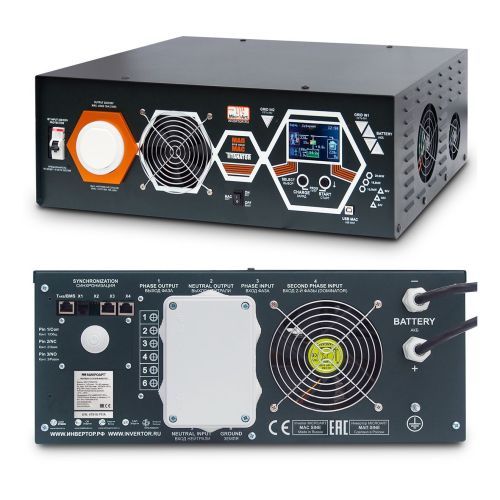

Инвертор МАП SIN Энергия TITANATOR 48В 10кВт с установкой на полку

МАП TITANATOR обладает всеми функциями инвертора МАП DOMINATOR, но помимо этого имеет ещё и заметно лучшие возможности и характеристики. TITANATOR умеет синхронизироваться и подкачивать в сеть дома, энергию от АКБ (и в свою очередь от солнечных батарей или ветрогенератора или от дизель/бензо/газогенератора/микро-гидро-станции). Наиболее частое использование – умощнение сети при недостатке выделенной мощности в пиковые часы, подкачка в сеть энергии от солнечных панелей/ветряков, можно и не задействуя АКБ или задействуя их на небольшой процент ёмкости (без сокращения их срока службы).

Функции аппарата

• Отображение напряжений, токов, режимов работы и др. на ЖК экране.
• Регулируемая четырёхступенчатая система заряда любых аккумуляторов, с термокомпенсацией
• Возможность автоматического увеличения мощности электросетей в пиковое время или при пиковых нагрузках
• Наличие байпаса (автоматическая трансляция 220 В).
• Корректная работа с мини-электростанцией – перехват нагрузки в случае превышения мощности; автоматическое временное уменьшение зарядного тока, в случае общего потребления в рамках максимальной мощности миниэлектростанции; выравнивание зарядного тока).
• Точная подстройка значения выходного напряжения, с возможностью установки его величины по желанию пользователя (в режиме генерации напряжения от МАП).
• Возможность, по желанию пользователя, менять пороги напряжений начала/конца заряда.
• Расчёт падения напряжения на проводах к АКБ в зависимости от тока и соответствующая корректировка напряжения
• Возможность закачивания энергии от солнечных панелей и ветрогенераторов в промышленную сеть 220 В
• Возможность запараллеливания инверторов между собой для увеличения мощности и надёжности
• Возможность подключения в трёхфазную сеть
• Наличие “сухих контактов” для управления генератором с АВР или др.
• Возможность связи с другими устройствами по шине I2C для их корректной совместной работы (солнечные контроллеры КЭС, BMS для литий-железофосфатных АКБ и др)
• Дистанционный мониторинг и управление (благодаря встроенному микрокомпьютеру)

Новейшая отечественная разработка, инвертор МАП TITANATOR не только обладает всеми функциями лучших европейских брендовых инверторов, но и превосходит их по некоторым возможностям.

Это рекордная в мировом масштабе максимальная мощность (20 кВт), что говорит о качественной схеме, т.к. именно коммутационные наводки затрудняют реализовать подобную мощность в одиночном инверторе с безопасным напряжением 48 В.

А так же, впервые в мире, мы встроили в инвертор микрокомпьютер, который позволяет следить за электропитанием и управлять им, в том числе дистанционно.

При этом, цена инвертора МАП TITANATOR в 3 – 5 раз ниже чем на аналогичные по мощности и функционалу брендовые инверторы лучших европейских производителей.

Любой инвертор МАП TITANATOR так же является полноценным источником бесперебойного питания UPS (ИБП) для компьютеров и серверов, с рекордным временем переключения с сети 220 В на МАП – 2 – 4 мс, и с МАП на сеть 220 В – 0 мс. Для примера, ниже приведены две реальные осциллограммы от случайного образца МАП.

Преимущества по сравнению с обычными источниками бесперебойного питания (UPS):

1. МАП TITANATOR может обеспечить большие токи заряда, что позволяет использовать внешние аккумуляторы даже с очень большой ёмкостью, и, соответственно, время автономной работы может составлять до нескольких суток.

2. Наличие собственного встроенного микрокомпьютера, подключение которого к LAN осуществляется с помощью 10/100 Ethernet порта. Он работает и собирает данные на флешку не зависимо от того, пользуетесь ли вы монитором или нет (функция чёрного ящика). Мониторит, отображает и сохраняет практически все доступные параметры инвертора МАП, солнечного контроллера MPPT КЭС (если он есть), внешней сети 220 В и подключённой нагрузки. Позволяет не только получать уведомления по заданным событиям, но и управлять работой МАП, а также запрашивать отчеты о состоянии.
Измеряет текущую ёмкость АКБ и позволяет отключать генерацию 220 В от инвертора МАП по заданной степени разряда АКБ (функция монитора АКБ). Умеет строить синхронные графики по параметрам устройств и воспроизводить их с заданного времени/даты. Строить графики по истории (накопленным данным). Очень точные – посекундные.
Умеет отображать в таблице все текущие настройки МАП для сервиса и справки.

3. Безопасные напряжения аккумуляторной сборки (12 В, 24 В или 48 В) и лёгкий доступ к аккумуляторам, позволяет проводить их легкое обслуживание или замену собственными силами.

4. МАП TITANATOR можно как параллелить между собой, так и объединять в 3 фазы.

5. Два независимых входа питания 220В, позволяющих резервировать питание от внешних источников, будь то разные сетевые вводы, либо ввод и от бензо-дизельгенератора.

6. Программируемые встроенные два реле типа “сухой контакт” позволяют задействовать независимую систему оповещения и/или запускать генератор, оснащенный системой АВР.

7. Используемая низкочастотная технология обеспечивает минимальный уровень электромагнитных излучений и более высокую надёжность.

8. К встроенной микрокомпьютерной плате, позволяющей управлять МАП TITANATOR, собирать статистику и осуществляющей функции батарейного монитора, был разработан ПО Агент ИБП МАП. Это ПО подходит для Windows (Win7, 8, 8.1, 10), Windows Server 2008, 2012, 2016. Также реализована поддержка ОС семейства *nix. ПО позволяет осуществлять корректное автоматическое завершение работы компьютера или выполнение заданной пользователем команды при достижении настраиваемого порога состояния АКБ. Также ПО осуществляет мониторинг состояния электросети и ИБП.

Отличия модели МАП TITANATOR от МАП HYBRID

2. МАП TITANATOR умеет синхронизироваться и в трёхфазную систему. Т.е. на каждую из трёх фаз можно подключить от 1 до 10 МАП TITANATOR. Таким образом, рекордная максимальная мощность одной трёхфазной системы построенной на МАП TITANATOR 48 В 20 кВт (10 шт х 3 Фазы, всего 30 шт.), может составить до 600 кВт.

3. МАП TITANATOR имеет встроенный микрокомпьютер (который, вместе с написанным для него ПО, образует комплекс ПАК Малина), представляющий собой автономный Web-сервер, построенный на базе микроПК с операционной системой Linux. МикроПК собирает необходимые данные с МАП и солнечного MPPT контроллера КЭС (достаточно наличия хотя бы МАП или солнечного контроллера) и выводит их в формате, поддерживаемом любым Web-браузером на любой платформе. При включении в локальную сеть пользователь может производить мониторинг/управление с любого устройства, подключенного к данной сети, будь это ПК, телефон или планшет с любой операционной системой. При соответствующем подключении устройства к Internet мониторинг/управление можно осуществлять с любого устройства, подключенного к Internet.
МикроПК с ПО (ПАК Малина) обладает функционалом Монитора АКБ по измерению реальной текущей ёмкости АКБ, а так же дополнительной возможностью отключения генерации 220 В инвертором МАП при падении ёмкости АКБ до заданного уровня, т.е. при определенном % глубины разряда.
Подключение к сети микроПК осуществляется с помощью 10/100 Ethernet порта.
МикроПК имеет также возможность подключения к нему USB модема и умеет осуществлять контроль и управление МАП с помощью СМС сообщений.

Видеоинструкция по возможностям и использованию ПАК «Малина»

4. МАП TITANATOR оснащён 3-мя дополнительными реле для управления генераторами с входом для сухих контактов или управления иными устройствами. В том числе дистанционно, с помощью встроенного микрокопьютера по сети, или с помощью сотового USB-модема.
Так же МАП TITANATOR, помимо RS232, имеет вход USB и промышленный интерфейс RS485.

5. МАП TITANATOR рассчитывает падение напряжения на проводах к АКБ в зависимости от тока и производит соответствующую корректировку напряжения.

Отличия модели МАП TITANATOR от МАП DOMINATOR

1. В МАП TINANATOR используется мощный процессор с 12 разрядными АЦП и расширенной периферией – быстрее в 10 раз по сравнению со предыдущими моделями инверторов МАП. Более точные датчики тока и напряжения по входу и выходу, увеличено их количество. Это позволяет:

• точнее подстраиваться под сеть, чтобы осуществлять качественную подкачку, плавное переключение на сеть;
• в ЭКО режимах подкачка более точная, до 2% (до 5Вт на малых мощностях);
• значительно улучшить работу с тяжелыми пульсирующими нагрузками: импульсные блоки питания, симисторная нагрузка, мембранными насосами, и др.

2. Реализован повышенный ток заряда и коррекция коэффициента мощности при заряде. Возможна смена АКБ «на горячую».

3. Цветной TFT дисплей (3 варианта отображения информации).

4. Применены специальные мощные высокоэффективные EMI фильтры с улучшенным функционалом не только по входу, но и по выходу. Это обеспечивает большую помехозащищенность, в соответствии с нормами ЕС. Нивелируются помехи из внешней сети, из нагрузки и внутренние помехи, образующиеся при работе.

5. Выведено еще одно реле (всего 3 реле). Имеется внешний интерфейс для работы с шиной RS485 (реализованная опция), реализован протокол работы MODBUS.

6. Возможность исполнения в вертикальном настенном корпусе (модели 3 – 9 кВт).

7. Европейский Сертификат качества (ЕС).

*на мощности выше пиковой в автономном режиме МАП будет работать не более 5 сек.
**на мощности выше номинальной в автономном режиме МАП будет работать не более 20 мин.
***ёмкость АКБ может быть и очень большой, но тогда время заряда будет очень большим.
****ёмкость указана с учётом напряжения инверторов.
***** ВНИМАНИЕ! Замена АКБ «на горячую возможна» при строгом соблюдении технического условия: отсутствие замыкания клемм АКБ + и -.

Запрещено замыкать между собой клеммы проводов от инвертора в сторону АКБ при «горячей замене» АКБ.
****** При внеплановом отключении АКБ инвертор МАП переходит в режим «байпас», то есть транслирует сеть на выход.

******* Исполнение инвертора возможно:
— в вертикальном корпусе (настенный вариант).
— также в корпусе 19“ дюймов (исполнение в стойку 19“ дюймов или на полку), но этот вариант дороже (уточняйте у менеджеров).
