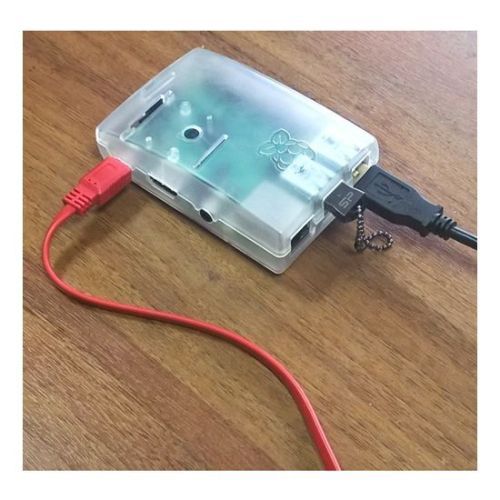

Программно-аппаратный комплекс "Малина 2"

Программно-аппаратный комплекс "Малина 2"
Характеристики
Страна изготовления:
Россия
Бренд:
МАП Энергия (МикроАрт)
Смотреть все
Категории
Cклад: В наличии
Код: A3466
22 500
Количество:
Избранное
Сравнение
Заказать через:
Заказ по телефону:+7 (495) 133-16-70
Заказ по почте:zakaz@eco50.ru
Программно-аппаратный комплекс
Описание

Программно-аппаратный комплекс "Малина 2"

Обладает возможностями Монитора АКБ, с функцией отключения генерации по заданной ёмкости АКБ.

ПАК «Малина-2» НЕ работает с МАП у которых прошивка версии 16.х (старые МАП SIN кварц 20 МГц, выпускались примерно до 2013 г.

Для перехода с версии «Малина» на «Малина-2», если у вас ПАК «Малина»:

1. Необходимо обратится в службу сервиса и получить ссылку на скачивание нового образа системы.
2. Перезаписать SD-карту новым образом системы с помощью программы Win32DiskImager.
3. USB-флешка теперь для работы не нужна, но может быть использована для резервирования данных, см. ниже. Для этого необходимо с помощью специального ПО, например, MiniToolPartitionWizardFree удалить ненужные разделы на ней оставив только один.

Для перехода с версии «Малина» на «Малина-2», если у вас МАП DOMINATOR и «Малина» встроена внутрь прибора, необходимо запросить разрешение на вскрытие МАП без потери гарантии, сообщив модель и серийный номер по телефону или в конференции на сайте компании. Однако надо обладать определённой квалификацией. Дополнительных консультаций по вопросу подобной модернизации, мы дать не можем.

Состав комплекта ПАК «Малина-2»:

ADAPTER USB2100 ROBITON (Зарядное устройство)
Clear Case for Raspberry Pi (корпус)
RaspberryPi 3 ModelB (одноплатный микрокомпьютер)
Кабель USB2.0 AM/microB 5P 1.0 метр (питание)
Карта памяти MicroSDHCClass 10 8…16Gb (с предустановленным ПО)
Кабель интерфейсный USB 2.0 AM/BM (МАП)
Упаковка и краткое руководство

Комплект представляет собой автономный Web-сервер, построенный на базе микроПК с операционной системой Linux (релиз DebianJessie (8). МикроПК собирает необходимые данные с МАП и MPPT контроллера КЭС (достаточно наличия хотя бы МАП или солнечного контроллера) и выводит их в формате, поддерживаемом любым Web-браузером на любой платформе. При включении в локальную сеть пользователь может производить мониторинг/управление с любого устройства, подключенного к данной сети, будь это ПК, телефон или планшет с любой операционной системой. При соответствующем подключении устройства к Internet мониторинг/управление можно осуществлять с любого устройства, подключенного к Internet.

В отличии от Малины первой версии ПАК «Малина-2» (далее просто Малина) включает в себя новую функцию Менеджер событий. Теперь вы можете сами строить цепочки условий по данным подключенных устройств или батарейного монитора, с ответной реакцией либо ПАК «Малина-2», либо другого подключенного устройства. Например, по превышению определенной мощности на МАП, включить реле №3 контроллера №2. Либо прекратить генерацию по выбранным ампер-часам или проценту оставшегося в АКБ заряда.

ПАК Малина-2 обладает функционалом Батарейного Монитора (далее БМ) по измерению реальной текущей ёмкости АКБ улучшенной версии, с функцией автоматического определения необходимыхдля работы БМ данных(данные берутся с МАП).

Функция, мастер-узел, позволяющая мониторить через одну Малину множество подобных узлов со сведением данных на один экран, теперь не требует детальной настройки узлов для мониторинга. Достаточно указать IP адрес, порт и желаемое имя для каждого узла. Все остальное будет сделано автоматически при запуске просмотра. Реализована так любимая многими анимация тока энергии через АКБ и устройства.

Реализована поддержка Wi-Fi в двух режимах: точка доступа и клиент. Точка доступа работает с предопределенными параметрами. Предусмотрена для первичного подключения к ПАК «Малина-2», для осуществления настроек или для беспроводного мониторинга мониторинга вашей системы с помощью телефона или планшета. При работе в режиме клиента вы легко подключитесь к вашему беспроводному роутеру и можете осуществлять мониторинг без лишних проводов.

3G модемы и передача/прием СМС сообщений больше не поддерживаются!

Абсолютно все необходимые системные настройки: время, часовой пояс, сетевые интерфейсы и т.п. вынесены в веб-интерфейс.

С целью обеспечения общей надежности системы большие изменения коснулись базы данных. Теперь работает авторский движок кольцевой БД, взамен mysql.База данных теперь расположена в ОЗУ. Разделена на 2 сегмента:А) 24-часовая. Точная. Туда ведется посекундная запись всех данных с устройств.Б) Месячная. Аналоговые данные записываются как среднее арифметическое по интервалу 5 секунд.При перезагрузке Малины все данные теряются! Зато сохраняется работоспособность устройства. Однако, предусмотрены 2 дополнительных режима:

  • если поставить в Малину внешний USB накопитель, то при (ре)старте движка БД (в т.ч. при загрузке Малины), на первый раздел накопителя будет писаться параллельно 2 файла БД. И при перезагрузке Малины они будут вновь скопированы в ОЗУ Малины, т.о., БД будет восстановлена. Т.о. если внешняя флеш-память выходит из строя, это теперь никак не скажется на работоспособности Малины.
  • перед ручной перезагрузкой Малины можно вставить внешний USB накопитель и сделать ручное резервирование БД, затем, после перезагрузки, восстановить ее, также вручную.

В «Малине-2» теперь реализованы открытые интерфейсы:

  1. HTTP GET запросы с ответами в виде JSON массивов. Получение исчерпывающих данных о работе любого подключенного устройства или батарейного монитора
  2. Простой эхо-сервер на порту 30003. По определенным командам также предоставляет JSON массивы с данными устройства и батарейного монитора
  3. Чтение ячеек памяти МАП через HTTP GET запрос. Кому нужна боле тонкая интеграция
  4. Запись в ячейки памяти МАП через HTTP POST запрос
  5. Запрос подключенных устройств и состояния сервисов через HTTP GET запрос

Полная поддержка SNMP v2c на чтение. Community name: public

  1. Реализовансобственный MIB: MICROART-MIB.txt ветки “enterprises”:.1.3.6.1.4.1.50330 (uArt). По событиям предусмотрены SNMP trap на установленный IP адрес. С двумя состояниями: выход за пределы, восстановление параметра
  2. Реализован ряд переменных стандартной ветки для UPS: RFC 1628

Пример системы можно посмотреть по адресу: http://109.188.77.30

МикроПК подключается к МАП и контроллеру MPPT с помощью USB интерфейса. Теперь поддерживается подключение одного МАП и до трёх КЭС или КЭВ. В случае если необходимо мониторить модели МАП, не имеющие USB интерфейса, необходимо приобрести переходник USB-RS232.

Подключение к сети микроПК осуществляется с помощью 10/100 Ethernet порта или черезWiFi.При соответствующем подключении устройства к Internet мониторинг/управление можно осуществлять с любого устройства, подключенного к Internet.

Для ПАК «Малина-2» выпущена новая версия Агента ИБП (версии 1.1 и старше), которая осуществляет корректное автоматическое завершение работы компьютера или выполнения заданной пользователем команды при достижении настраиваемого порога состояния АКБ.Кроме того, ПО осуществляет мониторинг состояния электросети и ИБП.


Преимущества системы:

  1. Работает и собирает данные не зависимо от того, пользуетесь ли вы мониторингом или нет. Нет потери данных в каналах перед записью в БД.
  2. Мониторит, отображает и сохраняет практически все доступные параметры инвертора МАП и солнечного контроллера MPPT КЭС, а соответственно и вашей сети.
  3. Менеджер событий. Вы можете сами строить цепочки условий по данным подключенных устройств или батарейного монитора, с ответной реакцией либо ПАК «Малина-2», либо другого подключенного устройства.
  4. Подключение к сети с помощью Wi-Fi как в режиме точки доступа, так и в режиме клиента.
  5. Оповещение с помощью электронной почты.
  6. Измеряет текущую ёмкость АКБ и позволяет отключать генерацию 220В от инвертора МАП по заданной степени разряда АКБ.
  7. Консоль управления/мониторинга может быть запущена на любом устройстве с веб-браузером, в том числе и на телевизорах.
  8. Устойчива к различным сбоям в канале связи с МАП/МППТ.
  9. Умеет строить синхронные графики по параметрам устройств и воспроизводить их с заданного времени/даты.
  10. Строить графики по истории (накопленным данным). Очень точные - посекундные.
  11. Умеет отображать в таблице все текущие настройки МАП для сервиса и справки.
  12. Показывает ошибки устройств (МАП и МППТ).
  13. Очень низкие задержки. Посекундное обновление. Фактически вы видите на экране реальное состояние устройства.
  14. Мониторит BMS (LiFePO4 ячейки).
  15. Имеет возможность бэкапа/восстановления БД.

Производитель оставляет за собой право изменять форм-фактор и внешний вид производимой продукции без уведомления покупателя, если иное не оговорено перед заказом.
