MPPT в инверторах для СЭС: о технологии и выборе

Введение

Зачем нужен MPPT в современных инверторах

MPPT (Maximum Power Point Tracking) — система отслеживания точки максимальной мощности, которая предназначена для постоянного контроля выходного напряжения и тока солнечных панелей и подстройки нагрузки таким образом, чтобы максимально использовать их потенциал. Благодаря MPPT инверторы извлекают на 5-30 % больше энергии, особенно в прохладных или облачных условиях, когда напряжение модулей превышает напряжение батареи.

Такая технология позволяет:

• поддерживать оптимальную работу даже при изменении температуры и освещённости;
• использовать панели с более высоким напряжением (например, 60‑ячейные) без риска потери мощности;
• уменьшать потери в кабелях благодаря работе на высоком напряжении и низком токе.

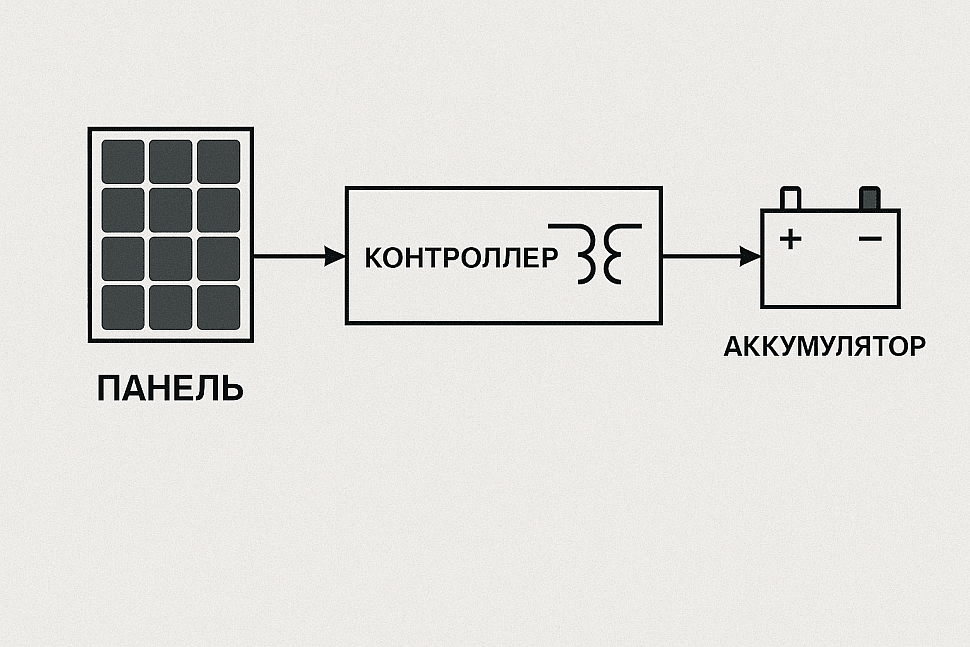

Отличие MPPT от PWM

Что такое MPPT

Принцип отслеживания точки максимальной мощности (ТММ)

MPPT (Maximum Power Point Tracking) — это технология, которая обеспечивает максимальный отбор энергии с солнечных панелей. У солнечной батареи существует особая рабочая точка - это точка максимальной мощности (MPP), в которой произведение тока и напряжения достигает максимума.

Точка МПП определяется с учётом условий освещённости и температуры и представляет собой "изгиб" на кривой I–V (ток-напряжение). MPPT-контроллер изменяет сопротивление нагрузки (через DC–DC преобразователь), поддерживая эту точку, и тем самым обеспечивает оптимальную работу батарей.

Электротехническая формулировка и I–V / P–V кривые

На кривой I–V наблюдается резкий спад тока при достижении открытого напряжения (Voc), а в зоне максимальной мощности ток и напряжение умеренные — это и есть MPP. Произведение этих величин изображается на P–V кривой максимальным пиком, расположенным при напряжении Vmp и токе Imp.

Для нахождения этой точки используется условие:
dPdV=0⟺dIdV=−IV\frac{dP}{dV} = -\frac{I}{V}dVdP=0⟺dVdI=−VI
где I и V — текущий электрический ток и напряжение.

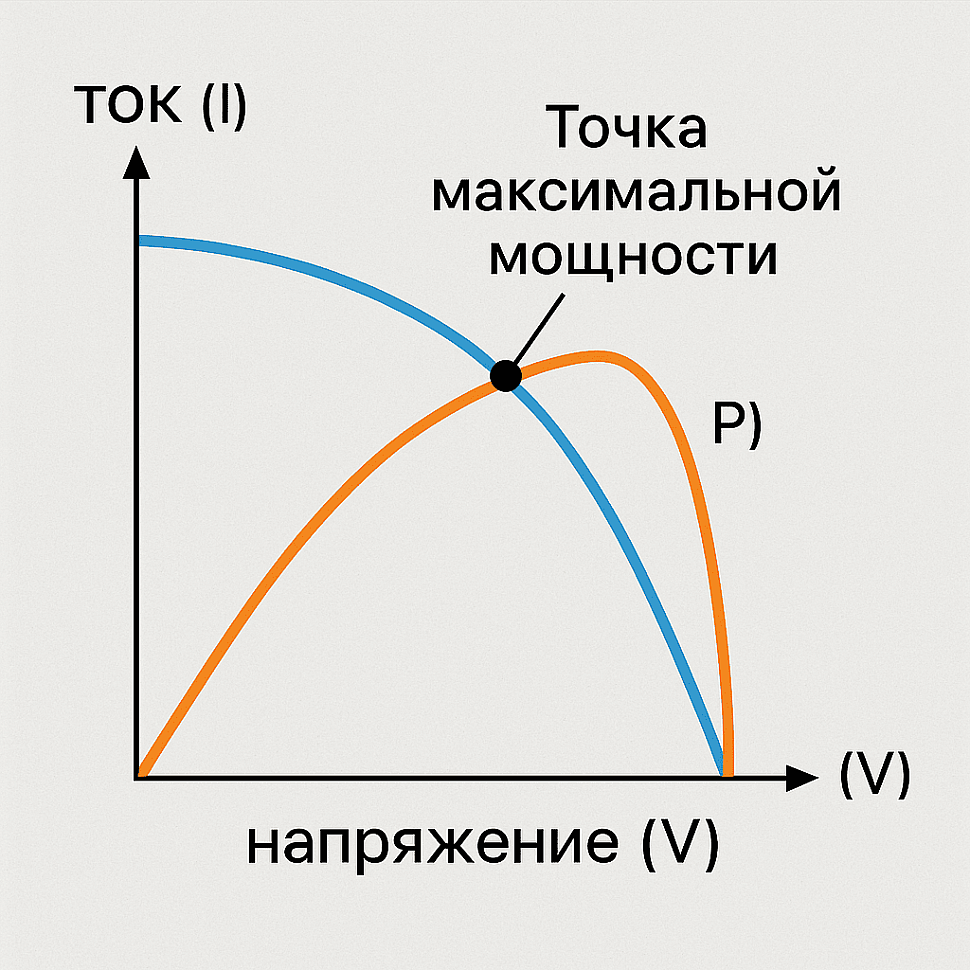

На графике зелёная P–V кривая показывает пик Pₘₚₚ в месте пересечения красной I–V кривой, означающего оптимальное сочетание напряжения и тока. С изменением условий (облачность, температура) этот максимум смещается, и MPPT контроллер оперативно реагирует на изменение, перестраивая рабочую точку.

Итого:

• I–V кривая показывает, как ток зависит от напряжения у солнечной панели;
• P–V кривая — это произведение I × V, графически демонстрирующее пик мощности;
• MPPT — это динамическое отслеживание этого пика с помощью изменения нагрузки DC–DC преобразователем, что обеспечивает максимальную производительность системы в любых условиях.

Как работает MPPT‑инвертор

Принцип DC/DC преобразования

MPPT-инвертор включает регулируемый DC‑DC-преобразователь (чаще всего по схеме boost, buck или buck–boost), который адаптирует напряжение и ток от солнечных панелей к условиям зарядки или нагрузки.
Ключевая идея: изменяя коэффициент заполнения импульсов (duty cycle), преобразователь симулирует изменяемое сопротивление нагрузки и тем самым удерживает панели в точке максимальной мощности (MPP) .
Математически это описывается соотношением, например, для boost‑конвертера:
E×Ton=(U0−E)×Toff,E \times T_{on} = (U_0 - E) \times T_{off},E×Ton=(U0−E)×Toff,
где EEE — напряжение панели, U0U_0U0 — выходное напряжение, а Ton/ToffT_{on}/T_{off}Ton/Toff — длительности импульса. Таким образом, преобразователь динамически "подстраивает" входную мощность под потребности системы.

Алгоритмы отслеживания МПП

Для удержания панели в точке максимальной мощности используются различные алгоритмы:

• Perturb & Observe (P&O)
  Пошагово изменяет напряжение и наблюдает за изменением мощности. Если мощность растёт — направление сохраняется, иначе меняется. Простой, но при стабильных условиях вызывает колебания вокруг MPP.
• Incremental Conductance (IncCond)
  Сравнивает производную мощности (dP/dV) с нулём. Если dI/dV = –I/V, инвертор на MPP. Позволяет быстрее и точнее реагировать на изменения.
• Constant Voltage / CVT
  Устанавливает точку MPP как фиксированную долю открытого напряжения панели (примерно 76% Voc). Простая схема, но чувствительна к изменениям условий.
• Model Predictive Control / Hybrid (e.g., ANC‑МРС, ANFIS/CVT)
  Использует сложные математические модели (нейронные сети, fuzzy-логика) или гибридные подходы для точного отслеживания MPP даже при частичном затенении.
• Инкрементированный Conductance со скользящим шагом
  Адаптивный алгоритм, уменьшает колебания вокруг MPP, оставаясь быстрым и точным.

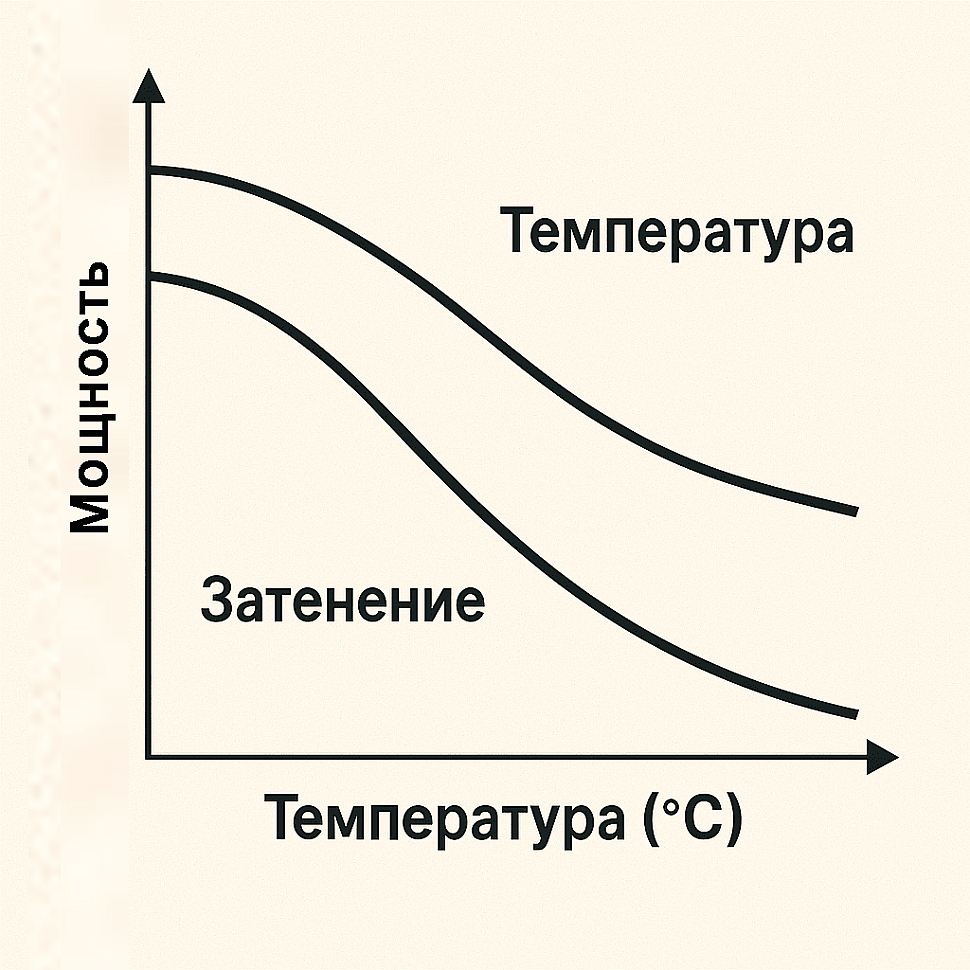

Влияние температуры, освещённости и затенения

1. Температура
   При понижении температуры напряжение панели растёт, и точка MPP смещается. MPPT-драйвер отслеживает эти изменения в реальном времени и корректирует duty cycle.
2. Освещённость
   С увеличением солнечного излучения возрастает мощность, а MPP меняется. Алгоритмы регулярно проверяют и перенастраивают преобразователь.
3. Затенение и неоднородность панелей
   При частичной тени на панели появляются множественные локальные максимумы на P–V кривой. Более продвинутые алгоритмы (например, APO‑MPC) предотвращают фиксацию в локальных MPP и находят глобальный максимум.

Подытожим

• DC‑DC конвертеры переводят входной ток и напряжение панели в оптимальное сочетание — выполняя роль изменяемого сопротивления.
• Алгоритмы управления (P&O, IncCond, CVT и др.) анализируют текущие параметры и контролируют преобразователь для удержания панели в точке максимальной мощности.
• Температура, освещенность и затенение значительно влияют на положение МПП; современные алгоритмы адаптируются к этим изменениям, обеспечивая максимальную энергоотдачу и устойчивость систем.

Типы MPPT-инверторов

1. Одинарный vs двойной MPPT (Dual MPPT)

• Одинарный MPPT — оснащён одним входным каналом для солнечной панели. Удобен в компактных или недорогих системах, где вся солнечная генерация подключена к одной ветке.
• Двойной MPPT (Dual MPPT) позволяет работать с двумя независимыми входными цепями панелей. Это особенно актуально при разной ориентации модулей (например, юг-запад) или при частичной затенённости, когда разные ветки дают разную выходную мощность. Алгоритм отслеживает точки MPP для каждой линии отдельно и таким образом максимально эффективно использует ресурсы системы.

2. Гибридные, сетевые и автономные инверторы

• Автономные (Off-grid) — инверторы работают независимо от сети: принимают энергию с панелей через MPPT-контроллер, заряжают батареи и обеспечивают питание нагрузки. Управление системой полностью локальное.
• Сетевые (Grid-tie) — инверторы предназначены для прямой передачи энергии в сеть без подключения аккумуляторов. MPPT в них ориентирован на максимизацию передачи энергии в момент генерации.
• Гибридные (Hybrid) — совмещают функции автономных и сетевых инверторов. Мощная архитектура позволяет работать с солнечной системой, аккумуляторами и сетью одновременно: заряжать батареи, отдавать энергию в сеть и питать нагрузку.

Вывод

• Одинарный MPPT подходит для простых систем, двойной — для сложных с разными ветками и ориентацией модулей.
• Гибридные модели предлагают универсальность и автоматизацию, выгодно объединяя функции автономного и сетевого инвертора.
• Примеры подтверждают: использование Dual MPPT, встроенного wi‑fi и быстрого отслеживания MPP становятся стандартом в современных системах.

Преимущества MPPT‑инверторов

1. Рост выработки до 30 % против PWM

MPPT-технология обеспечивает значительный прирост производительности по сравнению с простыми PWM-контроллерами:

• В среднем 15–30 % дополнительной энергии при морозе или переменной освещённости — за счёт оптимального использования МПП панели.
• В форумах DIY пользователи отмечают рост выхода в 25 % при переходе с PWM на MPPT при одинаковом оснащении.
• Производители подтверждают, что КПД MPPT достигает уровня 95–98 %, тогда как PWM — лишь 70–80 %, особенно в неблагоприятных климатических условиях.

2. Гибкость системы и высокий КПД

• MPPT-контроллеры способны использовать панели с более высоким напряжением (например, 36–48 В), заряжая при этом батарею 12–24 В, и тем самым значительно экономят кабели и повышают удобство монтажа.
• Отслеживание MPP позволяет поддерживать максимальный КПД при температурных перепадах и изменении интенсивности солнечного света, особенно при рассеянном или слабом освещении.

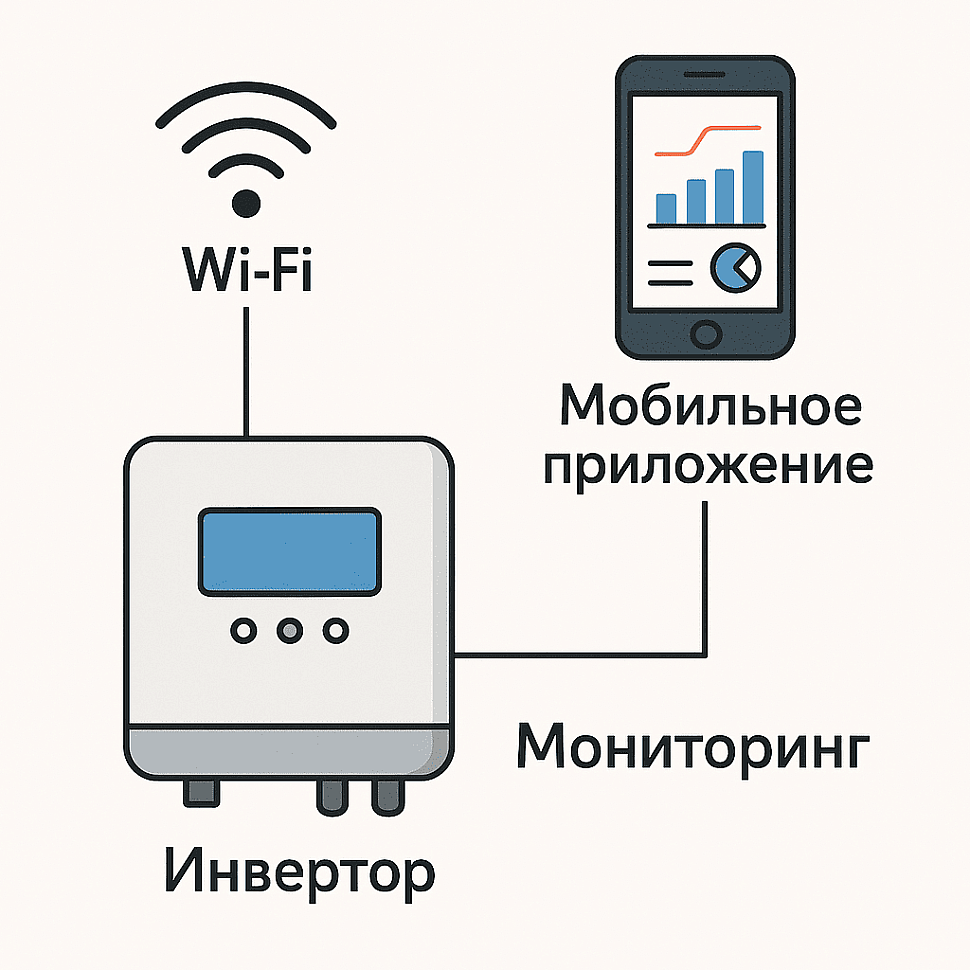

• Современные MPPT-инверторы оснащены цифровыми интерфейсами (Wi‑Fi, Bluetooth, сенсоры температуры), что позволяет тонко настраивать работу системы и держать ее под контролем.

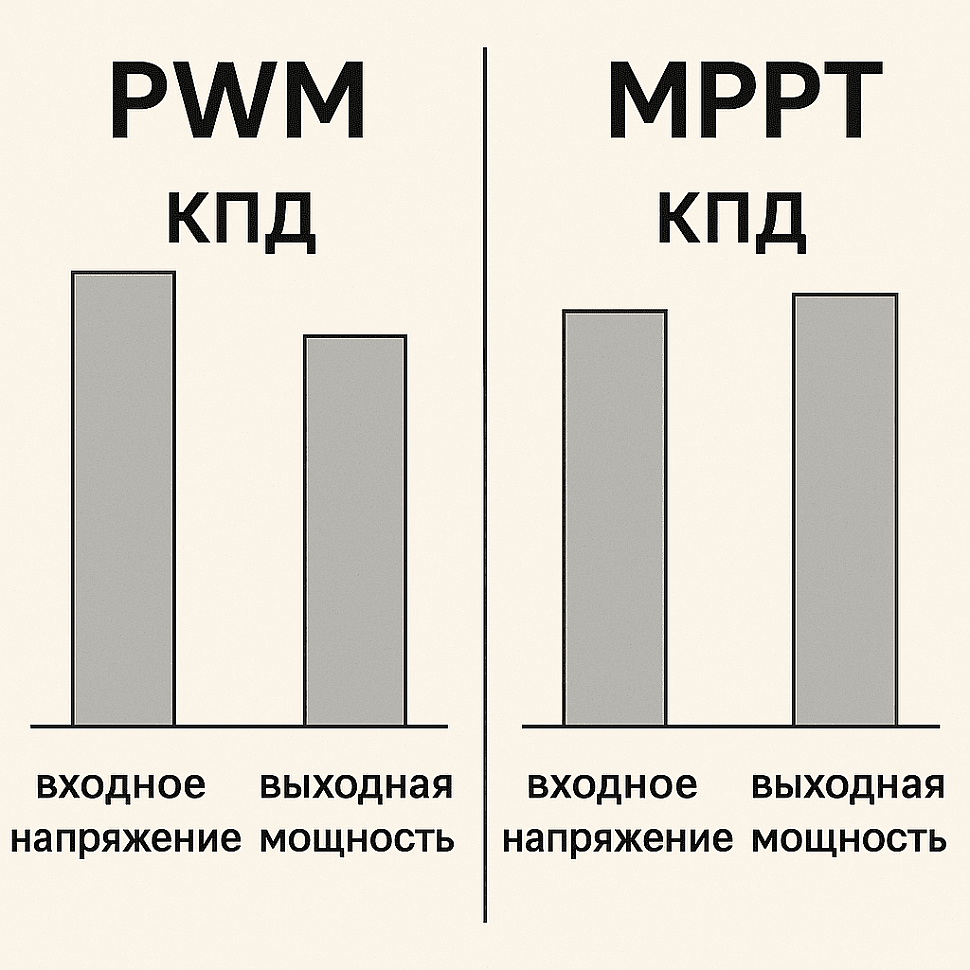

3. Сравнение эффективности: MPPT vs PWM

Когда нужен MPPT

Условия, при которых MPPT необходим

• Высокое напряжение панелей и длинный кабель
  Когда входное Vmp солнечной панели значительно выше номинального напряжения аккумуляторной системы (например, 48 В панель и 24 В батарея), MPPT преобразует высокое напряжение в оптимальную мощность, снижая потери в кабелях. Это особенно важно при длине кабельной трассы более 5–7 м, где PWM-контроллеры работают менее эффективно.
• Частичное или переменное затенение
  MPPT инверторы способны находить глобальную точку максимальной мощности даже при частичном затенении, тогда как PWM часто «залипает» на одной ветке и теряет энергию. Это особенно актуально при сложном расположении модулей или изменчивом освещении.
• Флуктуации температуры и освещенности
  При низких температурах напряжение Vmp панели увеличивается, и MPPT динамически реагирует на это, сохраняя максимальную выработку. Также MPPT более адекватно адаптируется к переменному освещению (облака, рассветы, закаты).

Рекомендации по производителям

При выборе MPPT-инвертора обратите внимание на следующие бренды:

DEYE

• КПД до 6 %, конкурентоспособен, например, с Growatt по показателям эффективности.
• Прост в установке и тих в эксплуатации благодаря пассивному охлаждению.

Fronius

• Надёжные устройства с «активным охлаждением» (встроенный вентилятор) и высоким сроком службы.
• Высококлассные алгоритмы MPPT и мониторинг через Solar.web позволяют достигать КПД свыше 98 %.

Growatt

• Эффективен и доступен, КПД более 98 % в новых моделях.
• Идеален для систем среднего бюджета; удобное дистанционное управление, Wi‑Fi-модуль — но могут быть сложности с софтом.

Hiden, Must, Solarworks, Stark

• Менее глобальные бренды с ограниченной доступностью в РФ/Казахстане, но среди продвинутых моделей есть интересные гибридные решения с Dual MPPT и мониторингом через Wi‑Fi/Ethernet.
• Рекомендуются для спецпроектов с комплексной системой — их характеристики нужно проверять индивидуально.

Когда стоит выбрать MPPT от этих брендов

Таблица сравнения типов инверторов

Ниже представлено кросс-сравнение трёх типов контроллеров: одинарный MPPT, двойной MPPT, и PWM-контроллер по ключевым метрикам.

Как выбрать MPPT‑инвертор

Ключевые параметры

1. Входное напряжение (макс. Voc)
   Контроллер должен выдерживать максимальное напряжение солнечной панели, включая помехи и холода. Выбирайте модели с запасом минимум +25 % к сумме Voc модулей это помогает избежать выхода из строя в зимний период.
2. Ток заряда (Impp)
   Этот параметр показывает максимальный ток, который контроллер может обеспечить. Расчёт: полный ток панели + запас 25–30 %.
3. КПД
   Высококачественные MPPT-инверторы обеспечивают КПД до 95–99 %, тогда как PWM-контроллеры — около 70–80 %.
4. Алгоритм MPPT
   Предпочтение отдать моделям с Incremental Conductance или гибридным алгоритмом (ANC-MPC), особенно при затенении и изменчивом освещении. Алгоритмы P&O проще, но менее точны.

Советы по выбору брендов

• DEYE и Growatt — оптимальный выбор по соотношению цена/качество, КПД до 98 % и встроенные функции wi‑fi/мониторинга.
• Fronius славится своей надёжностью и активным охлаждением, прекрасный выбор для долговременных и сложных систем.
• Hiden, Must, Solarworks, Stark — специализированные гибридные модели, подходит для комплексных решений, но требует детальной проработки на этапе проектирования.

Ошибки при выборе

1. Перегрузка инвертора
   Использование контроллера с током ниже, чем выходные параметры панели, приводит к перегреву и раннему выходу из строя. Необходимо +25 % запас (усредненное значение).
2. Неправильное напряжение
   Если Voc панелей выше заявленного входа контроллера, возможны отключения и повреждения оборудования.
3. Игнорирование климатических факторов
   Без учёта резких изменений температуры и осадков алгоритм MPPT может стабильно работать вне оптимального диапазона или вообще «зависнуть».
4. Жёсткая фиксация рабочего диапазона (узкий DC‑диапазон)
   Устройства с ограниченным входным диапазоном (например, 12–24 В) плохо подходят для гибридных или масштабируемых систем, что снижает эффективность.

Практическое применение

Примеры реальных решений

• Солнечные установки на крышах частных домов — часто используется Dual MPPT от DEYE или Growatt, что обеспечивает большую гибкость при разнонаправленном размещении панелей.
• Гибридные системы с сетью и аккумуляторами — популярны модели Fronius Primo или комбинации Growatt + отдельный MPPT-контроллер, позволяющие снижать счета за электричество и повышать автономность.

Рекомендации по монтажу и настройке

• Dual MPPT оптимален для двух веток панелей (юг/запад).
• Гибридные установки: включают как AC-выход, так и зарядку батарей, требуют детальной настройки зарядных профилей.
• Автономные системы: настройка «float/absorption» напряжений и контроль температуры крайне важны для продления срока службы батарей.
• Кабели и защита: выбирайте провода с минимальными потерями, используйте предохранители и контролируйте степень затенения.

Заключение

Резюме преимуществ MPPT

• Максимальная энергоотдача. MPPT позволяет извлекать на 15–30% больше энергии по сравнению с PWM—контроллерами, особенно в условиях переменного освещения и низких (колеблющихся) температур.
• Высокий КПД преобразования. Среди современных моделей КПД MPPT достигает 95–99%, что значительно выше показателей PWM – лишь 70–80%.
• Гибкость системы. MPPT позволяет использовать панели с высоким напряжением, оптимизировать работу при затенении и температурных изменениях, а также подключать несколько ветвей.

Рекомендации по внедрению

1. Определите ключевые параметры системы — напряжение панели и батареи, ожидаемое затенение, климатические условия.
2. Выберите MPPT‑инвертор с соответствующим диапазоном входного напряжения и током с запасом 25–30% от максимального тока панели.
3. Обратите внимание на алгоритмы — IncCond и гибридные решения лучше справляются с затенением и изменениями освещённости, чем Perturb & Observe.
4. Планируйте установку с учётом ориентации панелей и длины кабелей, выбирая модели с Dual MPPT при необходимости разделения на ветки.
5. Выбирайте проверенных производителей с надёжной поддержкой и мониторингом (например, DEYE, Fronius, Growatt) для длительной и эффективной работы системы.
6. Устанавливайте защиту и фильтрацию, а также обеспечьте возможность онлайн‑мониторинга (Wi‑Fi, Ethernet).
7. Регулярно проверяйте работу инвертора — отслеживайте параметры, предупреждения, проводите профилактику, чтобы сохранять КПД и предотвратить аварии.
