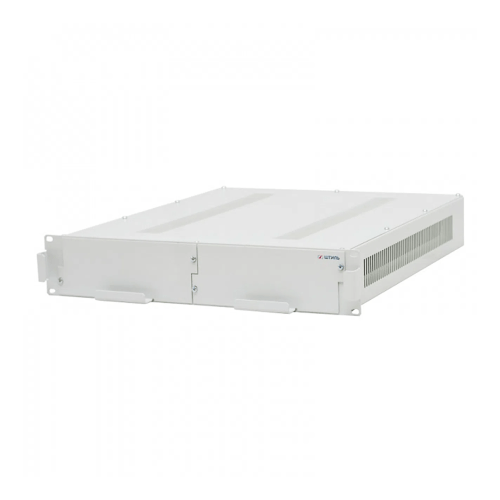

Батарейный модуль BMR-36-18 предназначен для совместного применения с однофазными ИБП «Штиль» стоечного исполнения мощностью 1 кВА – модель SR1101L и SR1101SL. Устройство представляет собой металлический контейнер с уже предустановленными аккумуляторными батареями, которые позволяют обеспечить требуемое время автономной работы ИБП. Габаритные размеры модуля соответствуют размерам источника бесперебойного питания совместимой модели, благодаря чему модуль может быть компактно установлен рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 36 В. В нем установлены две группы из трех аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 18 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).
Ниже представлена таблица времени автономной работы ИБП SR1101L и SR1101SL в зависимости от мощности нагрузки.
Мощность нагрузки, ВА | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
Время автономной работы ИБП SR1101L, мин | 270 | 120 | 65 | 45 | 35 | 30 | 25 | 20 | 17 | 15 |
Время автономной работы ИБП SR1101SL, мин | 440 | 210 | 120 | 70 | 55 | 45 | 40 | 35 | 30 | 27 |
Предусмотрен фронтальный доступ к выдвижным блокам аккумуляторных батарей, который позволяет заменить их без демонтажа батарейного модуля. Для соединения с ИБП в BMR-36-18 установлен разъем TD50A «Андерсон».
Внимание!
Точный расчет требуемой емкости аккумуляторных батарей, который определяется требованиями по времени автономной работы ИБП и мощностью нагрузки, лучше доверить профессионалам! Обращайтесь к нашим инженерам по телефонам +7 (499) 705-13-64, 8 800 511-10-87 или отправьте Ваш запрос на адрес sales@shtyl.ru. Они оперативно предоставят Вам подробную консультацию по подбору и размещению аккумуляторных батарей.
Комплектация
1 | Батарейный модуль BMR-36-18 | 1 шт. |
---|---|---|
2 | Аккумуляторные батареи 12 В, 9 Ач | 6 шт. |
3 | Батарейный кабель TD50A-TD50A-1-2x6 | 1 шт. |
4 | Руководство по эксплуатации | 1 шт. |
Страна изготовления | Россия |
Бренд | Штиль |
Встроенные АБ (аккумуляторные батареи) | |
Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
Количество встроенных АБ 12В, шт. | 6 |
Номинальное напряжение АБ, В | 36 |
Срок службы АБ, лет | 0 — 7 эксплуатации) |
Надежность и эксплуатационные характеристики | |
Относительная влажность, % | от 0 до 95 (без конденсата) |
Гарантия | 12 мес. |
Размеры и вес | |
Форм-фактор | в стойку |
Глубина | 400 мм |
Высота | 89 мм |
Вес | 26 кг |
Другое | |
Ширина | 483 |
Совместимость | однофазные ИБП SR1101L и SR1101SL |
Тип аксессуара | батарейные модули |
Число фаз ИБП | 1 в 1 |
Страна производитель | Россия |
Диапазон рабочей температуры, С | от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25 ) |
Диапазон температуры хранения, С | от -20 до +40 |
Высота установки в стойку, U | 2 |
Емкость одной 12-вольтовой АБ, Ач | 9 |
Суммарная емкость АБ в модуле, Ач | 18 |
Тип разъема для подключения к ИБП | разъем TD50A |
Цвет корпуса | серый |
