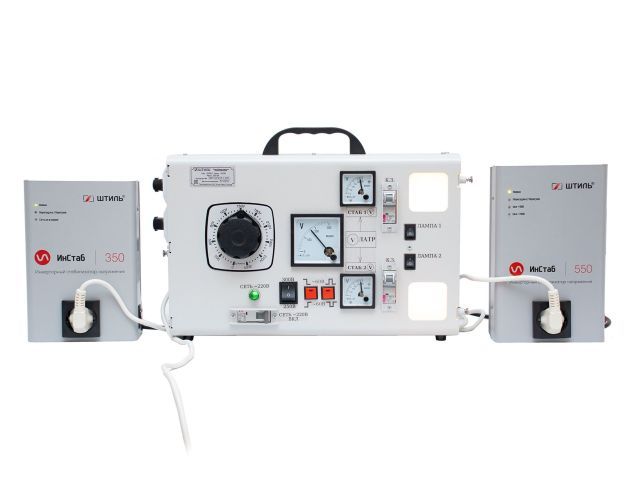

Демонстрационный стенд – это уникальная разработка завода ГК «Штиль», которая предназначена для проверки работоспособности стабилизаторов переменного напряжения различных производителей, анализа и одновременного сравнения их технических характеристик (диапазона входного напряжения, точности стабилизации, быстродействия, наличия защиты от короткого замыкания).
Конструктивно изделие выполнено в виде функционально законченного модуля в металлическом корпусе.

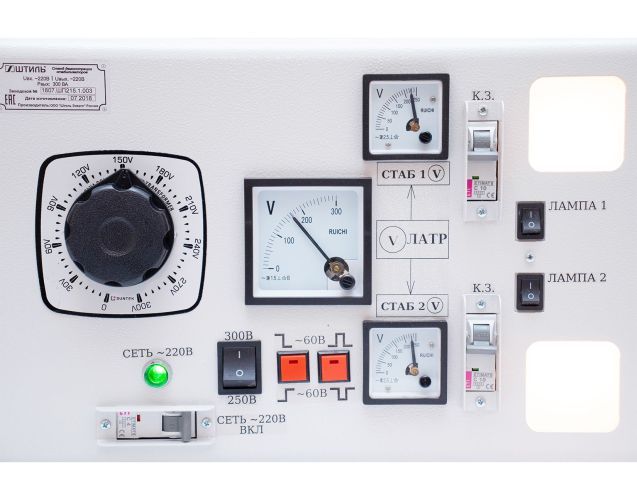

Стенд оснащён устройством регулировки однофазного переменного напряжения на основе автотрансформатора типа ЛАТР, вольтметрами стрелочного типа для контроля напряжений с выхода ЛАТР и с выходов подключенных стабилизаторов.
Функционально изделие состоит из двух гальванически не связанных частей:
- первая часть – источник переменного напряжения, с возможностью регулирования и формирования перепадов напряжения,
- вторая часть двухканальная, каждый канал содержит вольтметр, лампу накаливания и автоматический выключатель (для формирования короткого замыкания).

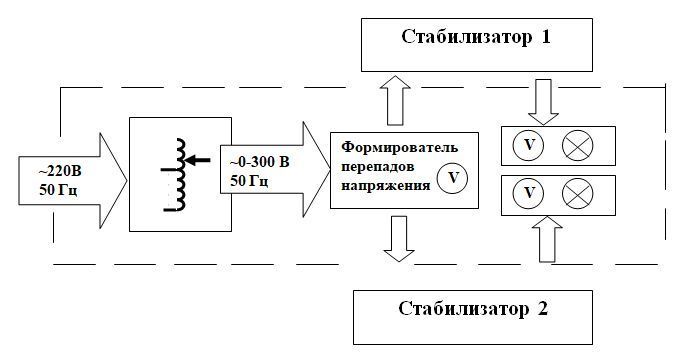

Структурная схема изделия представлена на рисунке ниже.

Внимание!
Запрещается подключать к стенду (в том числе, через подключенные к нему стабилизаторы) дополнительную нагрузку, за исключением штатных, встроенных в стенд, ламп накаливания. Это связано с ограничением тока ЛАТРа, установленного в стенде.
Демонстрационный стенд имеет следующие особенности:
- исполнение в виде компактного кейса размером 421х291х140,5мм (ВхШхГ) и весом 8 кг,
- полностью металлический корпус,
- ручку для более удобной транспортировки.
В силу своей компактности и простоты эксплуатации устройство удобно использовать как в коммерческих, так и бытовых целях.
Комплектация
1 | Демонстрационный стенд ДРС-001 | 1 шт. |
---|---|---|
2 | Руководство по эксплуатации | 1 шт. |
3 | Упаковка (картонный короб) | 1 шт. |
Страна изготовления | Россия |
Бренд | Штиль |
Надежность и эксплуатационные характеристики | |
Гарантия | 12 мес. |
Размеры и вес | |
Глубина | 140.5 мм |
Высота | 421 мм |
Вес | 8 кг |
Другое | |
Ширина | 291 |
Совместимость | стабилизаторы напряжения мощностью до 300 Вт |
Тип аксессуара | демонстрационные стенды |
Страна производитель | Россия |
Номинальное входное напряжение, В | 220 |
Тип входной сети | однофазная |
Фазы на выходе | однофазное |
Диапазон настройки выходного напряжения, В | 0-310 |
Номинальная выходная частота, Гц | 50 |
Мощность ламп, установленных в стенде, Вт | 15 |
Количество ламп, установленных в стенде, шт. | 2 |
Номинальная мощность, Вт | 300 Вт |
Цвет корпуса | серый |
Рабочий диапазон входного напряжения, В | 176-255 |
Номинальная входная частота, Гц | 50 |
Номинальное выходное напряжение, В | 220 |
