Электронный байпас STS7500

Обзор Отзывы (0)

0 Отзывов

Характеристики

Бренд:

Штиль

Глубина:

380 мм

Высота:

44 мм

Вес:

4 кг

Относительная влажность, %:

от 0 до 90 (без конденсата)

Страна изготовления:

Россия

Гарантия:

24 мес.

Смотреть все

Категории

Электронные байпасы

Избранное

Сравнение

Заказать через:

Заказ по телефону:+7 (495) 133-16-70

Заказ по почте:zakaz@eco50.ru

Описание

Электронный байпас STS7500 используется для совместной работы с инверторами «Штиль» PS 24/700С-P-1 и PS 24/700С-P-2, PS 220/700С-P-1 и PS 220/700С-P-2. Устройство предназначено для автоматического синхронного и синфазного переключения нагрузки с выхода инвертора на основную сеть переменного тока при перегрузке или выходе из строя инвертора и обратно при возврате в нормальный режим. Время переключения – менее 10 мс.

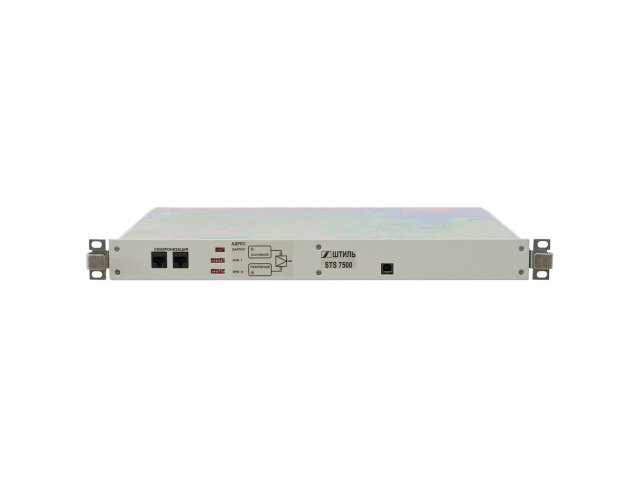

STS7500 выполнен в виде 19' модуля высотой 1U для установки в 19” шкаф или стойку. На передней панели расположено два разъема для подключения кабелей синхронизации. На задней панели расположены:

переключатель режимов работы,
клеммные колодки для подключения нагрузки и сети переменного тока,
вывод заземления корпуса байпаса и разъем RS-485.

Для подключения выходов инверторов STS7500 оснащен клеммными колодками.

STS7500 имеет два режима работы:

on-line – постоянная работа нагрузки от источника постоянного напряжения через инвертор, автоматическое переключение нагрузки на работу от сети переменного тока 220 В через байпас происходит при перегрузке или выходе из строя инвертора,
off-line – постоянная работа нагрузки от сети переменного тока 220 В через байпас, автоматическое переключение нагрузки на работу от инвертора происходит при пропадании напряжения в сети.

Режим работы настраивается на производстве и оговаривается при заказе.

Характеристики

Бренд	Штиль
Размеры и вес
Глубина	380 мм
Высота	44 мм
Вес	4 кг
Надежность и эксплуатационные характеристики
Относительная влажность, %	от 0 до 90 (без конденсата)
Страна изготовления	Россия
Гарантия	24 мес.
Другое
Ширина	483
Совместимость	инверторы PS 24/700С-P-1 и PS 24/700С-P-2, PS 220/700С-P-1 и PS 220/700С-P-2
Тип аксессуара	электронные байпасы
Страна производитель	Россия
Диапазон рабочей температуры, С	от +5 до +40
Габаритные размеры ВхШхГ (в упаковке), мм	65х565х530
RS-485	да
Номинальное входное переменное напряжение, В	220
Рабочий диапазон входного переменного напряжения, В	180-250
Диапазон температуры хранения, С	от -50 до +50
Высота установки в стойку, U	1
Допустимый диапазон входной частоты, Гц	48-52
Нижний порог отключения байпаса, В	180 ± 2
Нижний порог включения байпаса, В	195 ± 2
Верхний порог отключения байпаса, В	250 ± 2
Верхний порог включения байпаса, В	235 ± 2
Коммутируемая мощность, ВА/Вт	9000/7500
Время переключения с инвертора на байпас/с байпаса на инвертор, мс	≤12
Цвет корпуса	серый
Номинальная входная частота, Гц	50
Максимальный входной ток, А	40
Форм-фактор	в стойку
