Электронный байпас STS7500К используется для совместной работы с инверторами «Штиль» PS 24/700С-P-1 и PS 24/700С-P-2, PS 220/700С-P-1 и PS 220/700С-P-2. Устройство предназначено для автоматического синхронного и синфазного переключения нагрузки с выхода инвертора на основную сеть переменного тока при перегрузке или выходе из строя инвертора и обратно при возврате в нормальный режим. Время переключения – менее 10 мс.
Модель STS7500К дополнительно оснащена встроенным контроллером «Штиль» PSC-200.03.02 для организации дистанционного мониторинга состояния и параметров как каждого инвертора, так и инверторной системы в целом.

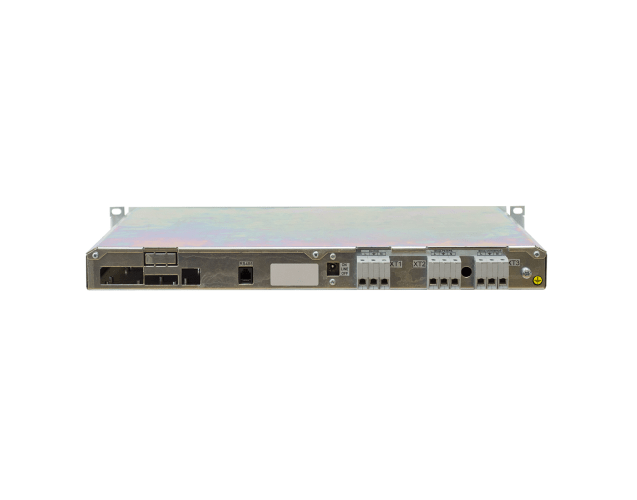

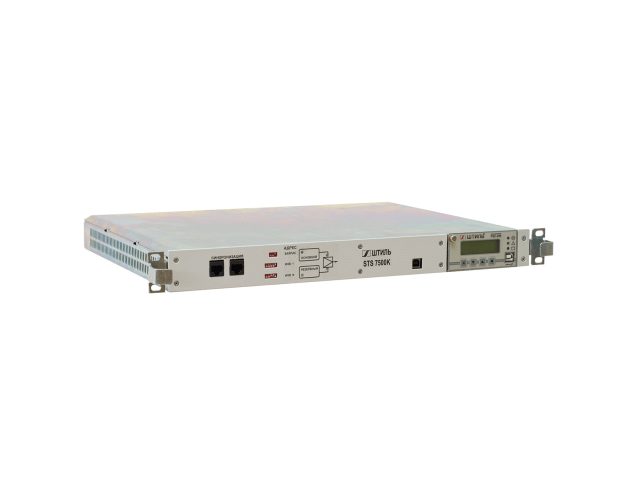

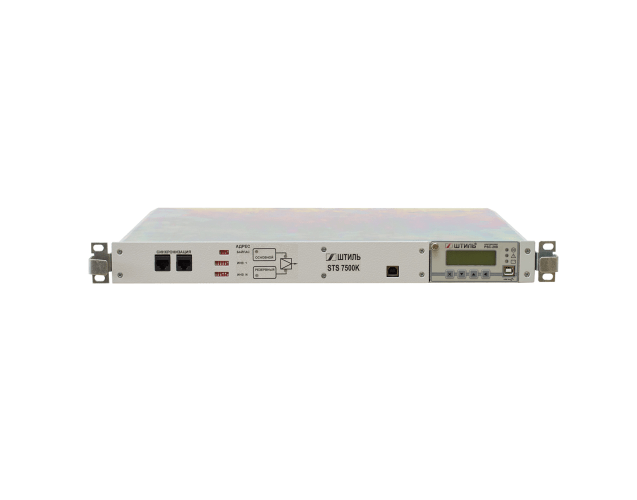

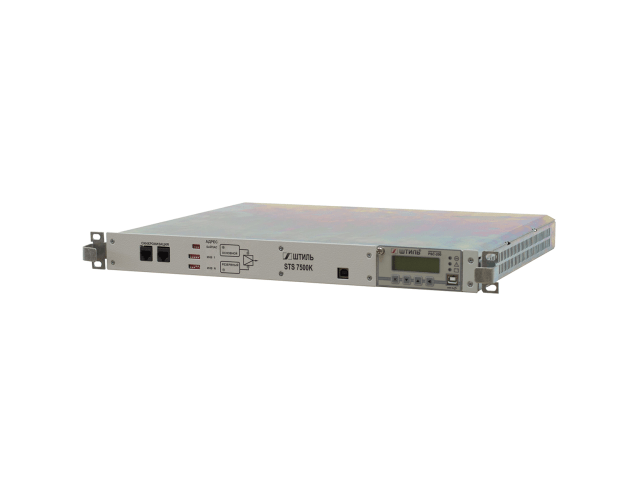

STS7500К выполнен в виде 19' модуля высотой 1U для установки в 19” шкаф или стойку. На передней панели расположено два разъема для подключения кабелей синхронизации, а также система индикации и управления контроллера и USB-разъем. На задней панели расположены:
- переключатель режимов работы,
- клеммные колодки для подключения нагрузки и сети переменного тока,
- вывод заземления корпуса байпаса и разъем RS-485.
- разъём TCP/IP,
- клеммная колодка «сухих контактов»,
- разъем для подключения кабеля питания контроллера (постоянное напряжение 18-72 В).
Для подключения выходов инверторов STS7500К оснащен клеммными колодками.
STS7500К имеет два режима работы:
- on-line – постоянная работа нагрузки от источника постоянного напряжения через инвертор, автоматическое переключение нагрузки на работу от сети переменного тока 220 В через байпас происходит при перегрузке или выходе из строя инвертора,
- off-line – постоянная работа нагрузки от сети переменного тока 220 В через байпас, автоматическое переключение нагрузки на работу от инвертора происходит при пропадании напряжения в сети.
Режим работы настраивается на производстве и оговаривается при заказе.
Бренд | Штиль |
Размеры и вес | |
Глубина | 380 мм |
Высота | 44 мм |
Вес | 4 кг |
Надежность и эксплуатационные характеристики | |
Относительная влажность, % | от 0 до 90 (без конденсата) |
Страна изготовления | Россия |
Гарантия | 24 мес. |
Другое | |
Ширина | 483 |
Совместимость | инверторы PS 24/700С-P-1 и PS 24/700С-P-2, PS 220/700С-P-1 и PS 220/700С-P-2 |
Тип аксессуара | электронные байпасы |
Страна производитель | Россия |
Диапазон рабочей температуры, С | от +5 до +40 |
Габаритные размеры ВхШхГ (в упаковке), мм | 65х565х530 |
Рабочий диапазон входного постоянного напряжения, В | 18-72 |
USB | да |
Ethernet | опция |
RS-485 | да |
«Сухие» контакты | да |
Номинальное входное переменное напряжение, В | 220 |
Рабочий диапазон входного переменного напряжения, В | 180-250 |
Диапазон температуры хранения, С | от -50 до +50 |
Высота установки в стойку, U | 1 |
Допустимый диапазон входной частоты, Гц | 48-52 |
Нижний порог отключения байпаса, В | 180 ± 2 |
Нижний порог включения байпаса, В | 195 ± 2 |
Верхний порог отключения байпаса, В | 250 ± 2 |
Верхний порог включения байпаса, В | 235 ± 2 |
Коммутируемая мощность, ВА/Вт | 9000/7500 |
Время переключения с инвертора на байпас/с байпаса на инвертор, мс | ≤12 |
Форм-фактор | в стойку |
Цвет корпуса | серый |
Максимальный входной ток, А | 40 |
Номинальная входная частота, Гц | 50 |
