ИБП постоянного тока PS2405E

Источник бесперебойного питания постоянного тока «Штиль» PS2405E предназначен для обеспечения гарантированного электроснабжения постоянным напряжением 24 В различных типов устройств, требовательных к качеству сети:

• охранных и пожарных систем сигнализации,
• оборудования для видеонаблюдения,
• аппаратуры для контроля доступа на закрытую территорию,
• домофонов и электрических кодовых замков,
• коммутаторов, маршрутизаторов и других составляющих систем передачи данных.

Потребляемый ток подключенного оборудования не должен превышать 4,5 А. Необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ. Если выходного тока ИБП PS2405E недостаточно, обратите внимание на более мощные модели.

Конструктивное исполнение

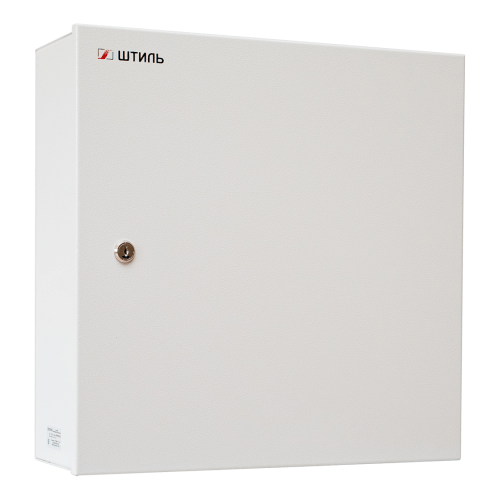

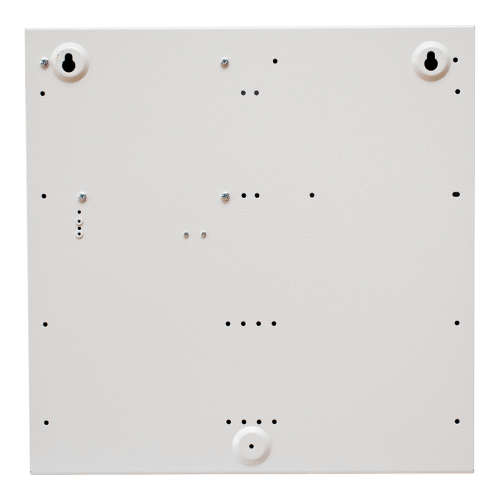

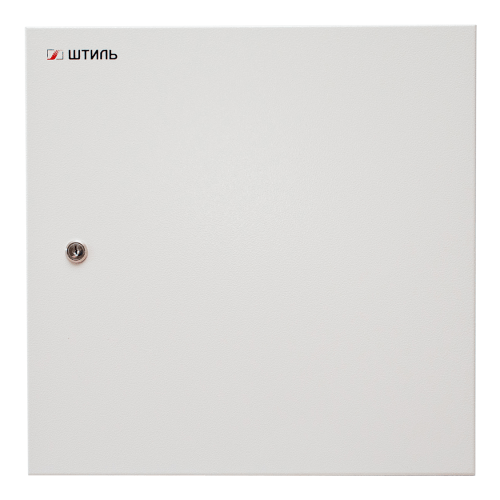

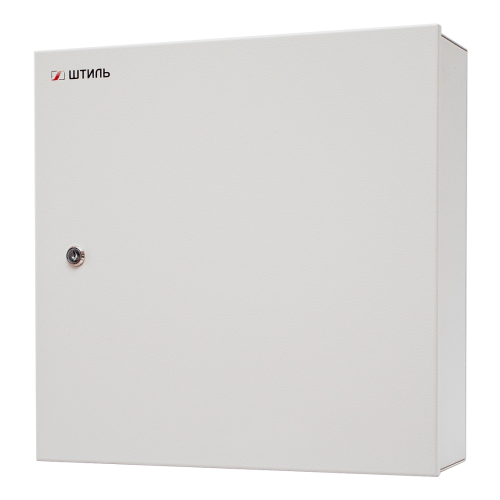

Источник питания выполнен в виде модуля настенного крепления с запираемой на ключ дверцей и отсеком для установки аккумуляторной батареи емкостью от 7 или 17 Ач. Светодиодные индикаторы наличия входного и выходного напряжения расположены внутри изделия и не выведены на дверцу. Внутри модуля размещены клеммные колодки для подключения к ИБП сети, нагрузки и вывода дистанционной сигнализации. Для лучшего охлаждения кожух ИБП имеет вентиляционные отверстия.

Дополнительно для модели PS2405E можно заказать опцию «холодного» пуска. В этом случае на панели внутри изделия будет расположена кнопка ПУСК, предназначенная для включения ИБП с заряженными и подключенными аккумуляторными батареями при отсутствии сетевого напряжения 220 В. Для включения изделия необходимо удерживать кнопку ПУСК в течение 5-15 с.

Принцип работы

ИБП постоянного тока «Штиль» PS2405E построен по схеме ШИМ преобразователя переменного тока напряжением 220 В в постоянный ток с напряжением 24 В. Такой принцип работы позволяет обеспечить требуемые нагрузочные характеристики при минимальных массогабаритные показателях. Для соответствия требованиям электромагнитной совместимости в изделии установлены помехоподавляющие входные и выходные фильтры.

Источник питания осуществляет автоматический переход на режим работы от АБ при пропадании сетевого напряжения. Реализованная в изделии схема ограничения тока заряда аккумуляторной батареи и защита от «глубокого» разряда позволяют оптимальным образом использовать ее ресурс. Автоматический переход в режим работы от сети происходит при восстановлении параметров входного напряжения.

Преимущества

Отличные технические характеристики

• широкий диапазон входного переменного напряжения – 88-264 В,
• диапазон выходного напряжения при работе от АБ – 21-27,4 В,
• точность стабилизации выходного постоянного напряжения – ±0,4%,
• помехоподавляющие входные и выходные фильтры,
• КПД – 82%,
• естественное охлаждение.

Функциональность и надежность

• защита от перегрузки и КЗ с автовосстановлением,
• ограничение тока заряда АБ,
• защита от «глубокого» разряда и неправильной полярности АБ,
• автоматический заряд/подзаряд АБ в буферном режиме,
• «сухие» контакты,
• срок службы – не менее 20 лет.
