ИБП SR1101SL (1000 ВА)

Характеристики
Страна изготовления:
Россия
Бренд:
Штиль
Топология:
On-line (двойное преобразование)
Фазы на входе:
1 в 1
Рабочий диапазон входного напряжения, В:
175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В:
90-295
Номинальная входная частота, Гц:
50
Смотреть все
Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит
Наличие уточняйте у менеджера
Код: 64410
43 520
43 520
Количество:
Избранное
Сравнение
Заказать через:
Заказ по телефону:+7 (495) 133-16-70
Заказ по почте:zakaz@eco50.ru
ИБП SR1101SL (1000 ВА)
Описание

ИБП SR1101SL топологии онлайн применяется для обеспечения бесперебойной работы и надежной защиты от перепадов сетевого напряжения однофазной нагрузки мощностью до 1000 ВА /900 Вт, например:

  • серверов и сетевого оборудования,
  • телекоммуникационной техники и систем связи,
  • систем безопасности и охраны,
  • приборов учета электроэнергии и другой контрольно-измерительной техники.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR1101SL отлично функционирует в связке с дизельгенераторными установками.

SR1101SL – это ИБП с двойным преобразованием энергии, благодаря чему устройство позволяет:

  • стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ,
  • моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения,
  • питать нагрузку идеальным синусоидальным напряжением с точным значением.

Устройство охлаждается с помощью малошумного вентилятора, скорость работы которого зависит от уровня нагрузки.

Установка и подключение

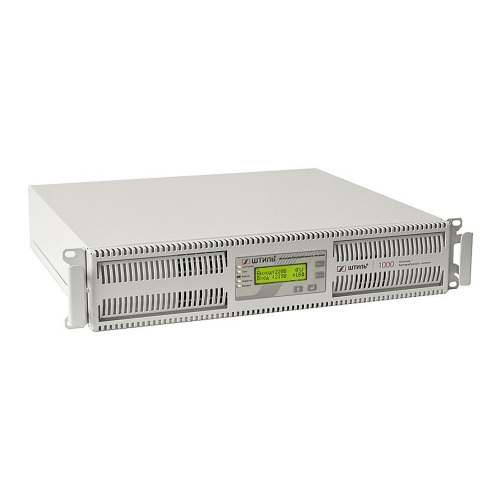

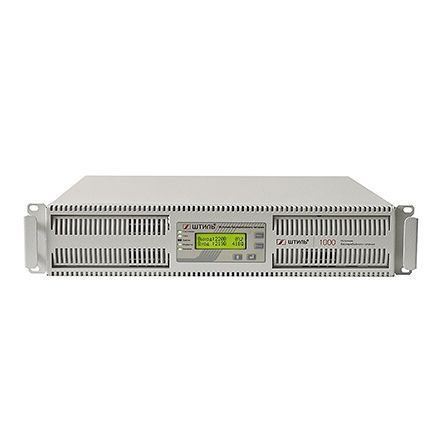

SR1101SL имеет стоечное исполнение и предназначен для установки в 19-дюймовые направляющие телекоммуникационных шкафов и стоек.

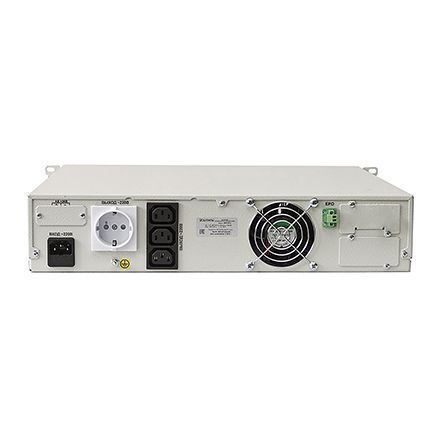

Для подключения нагрузки предусмотрены два типа разъемов: евророзетка (1 шт.), «компьютерные» розетки С13 (3 шт.). Для подключения входного переменного напряжения используется разъем С14.

Автономная работа

ИБП оснащен встроенными аккумуляторными батареями ёмкостью 9 Ач и зарядным устройством (ток 1 А). При 100% загрузке ИБП потребители будут обеспечены автономным питанием в течение 5 минут. К ИБП также можно подключить внешние батарейные модули BMR-96-09 и BMR-96-18 ёмкостью 9 и 18 Ач, за счет которых время автономной работы нагрузки может быть увеличено до 27 мин (при 100% загрузке). Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке Автономная работа.

В ИБП также применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы аккумуляторных батарей:

  • интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением)),
  • термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

  • отключать АБ при разряде на 80-85% (защита от «глубокого» разряда),
  • заранее уведомить пользователя об износе АБ,
  • точно прогнозировать время автономии при текущей нагрузке.

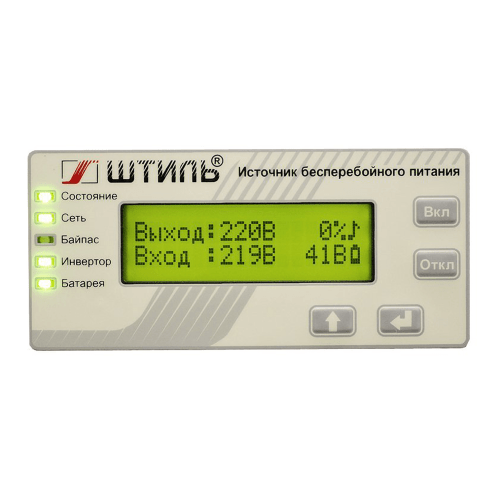

Панель управления

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

  • «Состояние» – оповещает о режиме работы устройства,
  • «Сеть» – оповещает о состоянии сети,
  • «Байпас» – оповещает о переходе на байпас/ЭКО-режим,
  • «Инвертор» – оповещает о работе инвертора,
  • «Батарея» – показывает состояние батарей.

Информация на ЖК-дисплее:

  • значение входного и выходного напряжения,
  • процент загрузки ИБП,
  • значение напряжения батарей и их состояние,
  • активная и полная мощность нагрузки,
  • аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд),
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени),
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

В ИБП SR1101SL используется современная электронная защита от:

  • перегрузки по выходу,
  • короткого замыкания,
  • внутреннего перегрева.

После устранения причины «ухода» в защиту ИБП автоматически перезапускается.

Кроме этого, устройство обладает защитой от импульсных перенапряжений и сетевых высокочастотных помех, а также аварийной защитой от любых неполадок (при её срабатывании устройство отключает нагрузку либо через байпас безразрывно переводит её питание на сеть).

Как купить?

Купить ИБП SR1101SL и аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

SR1101SL – это отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Средства мониторинга

На задней панели корпуса ИБП размещены два слота для установки плат, позволяющих организовать локальный/удаленный мониторинг работы устройства. В ассортименте представлено четыре модели плат с интерфейсами:

  • RS-232 (протокол Megatec),
  • RS-485 (протоколы Modbus RTU/Штиль),
  • USB и mini-USB,
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль),
  • «сухие» контакты.

Мониторинг и управление ИБП после установки платы можно выполнять двумя способами: через веб-браузер или ПО Shtyl Device Manager (SDM). Обращаем внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.

Преимущества


Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология),
  • идеальное синусоидальное выходное напряжение,
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,
  • высокая точность стабилизации напряжения – ±2%,
  • выходной коэффициент мощности – 0,9,
  • входной коэффициент мощности – 0,99,
  • малый коэффициент нелинейных искажений тока – до 2,5% при линейной нагрузке.

Функциональность

  • плавный пуск,
  • резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке),
  • увеличение времени резервного питания нагрузки до 27 мин (при 100% загрузке) за счёт подключения внешних батарейных модулей,
  • совместимость в работе с генераторами,
  • функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения) ,
  • встроенный автоматический байпас,
  • широкие возможности локального/удаленного мониторинга,
  • большой выбор дополнительных аксессуаров.

Высокая надежность

  • многоуровневая электронная система защиты,
  • автоматический перезапуск при восстановлении после аварий,
  • полный набор функций контроля и управления АБ,
  • самодиагностика при запуске и во время работы,
  • высокая перегрузочная способность (особенно важно при работе с двигателями),
  • срок службы не менее 10 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Комплектация

1

ИБП переменного тока SR1101SL 1 шт.

2

Встроенные аккумуляторные батареи (12 В, 9 Ач) 3 шт.

3

Сетевой шнур с вилкой типа «Schuko - C13», длина 1,5 м 1 шт.

4

Кабель нагрузки типа «C14 - C13», длина 1,5 м 1 шт.

5

Руководство по эксплуатации 1 шт.

6

Упаковка 1 шт.

7

Гарантийный талон 1 шт.

Характеристики
Страна изготовления
Россия
Бренд
Штиль
Топология
On-line (двойное преобразование)
Вход
Фазы на входе
1 в 1
Рабочий диапазон входного напряжения, В
175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В
90-295
Номинальная входная частота, Гц
50
Плавный пуск
да
Выход
Полная мощность, ВА
1000 Вт
Номинальная мощность, Вт
900 Вт
Форма выходного напряжения
чистая синусоида
Чистый синус
Да
Крест-фактор
3:1
Встроенные АБ (аккумуляторные батареи)
Наличие встроенных батарей
Да
Тип АБ
герметичные, необслуживаемые, свинцово-кислотные
Ёмкость АКБ (С20), Ач
9
Количество встроенных АБ 12В, шт.
3
Номинальное напряжение АБ, В
36
Холодный старт
да
Срок службы АБ, лет
0 — 7 эксплуатации)
Поддержка подключения внешних АБ
Да
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С
от +5 до +40
Диапазон температуры хранения, °С
от -60 до +50
Относительная влажность, %
от 0 до 80 (без конденсата)
Класс защиты
IP20
Тип охлаждения
принудительное (вентиляторное)
Наработка на отказ, ч
≥70000
Гарантия
24 мес.
Размеры и вес
Форм-фактор
в стойку
Тип ключей
IGBT-транзисторы
Длина
440 мм
Глубина
411 мм
Высота
88 мм
Вес
17 кг
Другое
Ширина
466
Страна производитель
Россия
Светодиодная индикация
состояние, сеть, байпас, инвертор, батарея
Функциональные клавиши
управление отображаемым на ЖК-дисплее меню, настройка ИБП
Диапазон рабочей температуры, С
от +5 до +40
Степень защиты от пыли и влаги
IP20
USB
опция (требуется установка карты мониторинга)
Ethernet
опция (требуется установка карты мониторинга)
RS-485
опция (требуется установка карты мониторинга)
«Сухие» контакты
опция (требуется установка карты мониторинга)
Номинальное входное напряжение, В
220
Функционал управления АБ
калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Диапазон температуры хранения, С
от -40 до +40
Высота установки в стойку, U
2
Допустимый диапазон входной частоты, Гц
45-65
Входной коэффициент мощности
0,99
Фазы на выходе
однофазное
Диапазон настройки выходного напряжения, В
220-240
Точность выходного напряжения, %
±2
Номинальная выходная частота, Гц
при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60
Точность стабилизации выходной частоты (при работе от АБ), %
±0,2
ЖК-дисплей
отображение рабочего состояния системы и основных входных и выходных параметров
Входная сеть
IEC-320-C14
Нагрузка (выходные разъёмы)
IEC-320-C13 (3 шт.), EURO F-type с заземлением (1 шт.)
Защита от импульсных перенапряжений
варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс)
Режимы работы
on-line, автономный, байпас, ECO
Тип входной сети
однофазная трехпроводная (L, N, PE)
Совместимость с генератором
да
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Выходной коэффициент мощности
0,9
Перегрузочная способность (при работе в режиме on-line или от батарей)
101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
КПД в режиме on-line, %
95
КПД при работе через байпас или в режиме ECO, %
99
КПД в автономном режиме, %
86
Время переключения в автономный режим из режима on-line, мс
0
Время переключения в автономный режим из режима ECO, мс
7
Ориентировочное время автономной работы (при 80% загрузке ИБП)
8 мин
Защита сети от высокочастотных помех
150 кГц - 30 МГц
Защита нагрузки от сетевых помех (между фазой и нейтралью)
до 2,5 кГц
Защита от «глубокого» разряда батарей
да
Защита от аварии в ИБП
электронная аварийная защита
Электронный автоматический байпас
да
Звуковой сигнал
автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
RS-232
опция (требуется установка карты мониторинга)
mini-USB
опция (требуется установка карты мониторинга)
Рабочая высота, м
до 3000 м над уровнем моря
Номинальный ток заряда встроенного ЗУ, А
1
Возможность «горячей» замены встроенных АБ
нет
Время заряда встроенных АБ, ч
не более 8 (до 90% емкости)
Время автономной работы от встроенных АБ при 100% (50%) нагрузке, мин
5 (15)
EPO
разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
Цвет корпуса
серый
Максимальный входной ток, А
7
Максимальный выходной ток, А
4,5
Перегрузка по выходу
электронная защита с автовосстановлением
Короткое замыкание
электронная защита с автовосстановлением
Перегрев
электронная защита с автовосстановлением
Установка
в помещении
Номинальное выходное напряжение, В
220
ИБП SR1101SL (1000 ВА) отзывы

Loading...
Документы
Наши работы
Fronius
МАП Dominator
МАП Titanator
Мы используем файлы cookie, чтобы сайт был лучше для вас.

Не торопитесь уходить!

Мы приготовили для Вас специальный подарок - купон на скидку!
Скидка 10%
Действует 24 ч.
