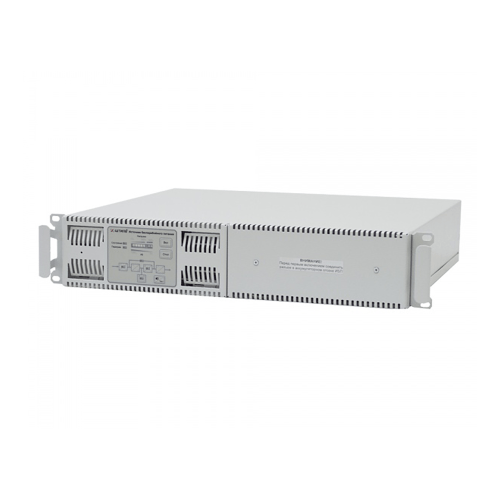

ИБП SR1101SL (АТ1)

ИБП SR1101SL (АТ1)
Характеристики
Страна изготовления:
Россия
Бренд:
Штиль
Топология:
On-line (двойное преобразование)
Фазы на входе:
1 в 1
Рабочий диапазон входного напряжения, В:
175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В:
90-295
Номинальная входная частота, Гц:
50
Смотреть все
Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит
Наличие уточняйте у менеджера
Код: 64486
Цена по запросу
0
Избранное
Сравнение
Заказать через:
Заказ по телефону:+7 (495) 133-16-70
Заказ по почте:zakaz@eco50.ru
ИБП SR1101SL (АТ1)
Описание

Однофазный ИБП SR1101SL (Shtyl) АТ1 разработан для применения на особо ответственных объектах (включая железнодорожную инфраструктуру и объекты метрополитена) с целью защиты от отключения электричества и нестабильного напряжения сети оборудования мощностью 1 кВА/900 Вт.

В данных моделях ИБП сделан ряд доработок для повышения отказоустойчивости (в связи с применением их на ответственных объектах). В отличие от стандартных устройств они имеют увеличенный гарантийный срок эксплуатации – 3 года (36 месяцев).

SR1101SL (Shtyl) АТ1 – это ИБП онлайн топологии с технологией двойного преобразования, благодаря которому устройство позволяет:

  • стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода на АКБ,
  • моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения,
  • питать нагрузку идеальным синусоидальным напряжением.

Установка и подключение

SR1101SL (Shtyl) АТ1 предназначен для установки в 19-дюймовую стойку или телекоммуникационный шкаф.

Для электропитания ответственной нагрузки предусмотрено: одна евророзетка и три компьютерных розетки С13. К входной сети устройство подключается через разъем С14.

Автономная работа

SR1101SL (Shtyl) АТ1 оснащен встроенными батареями (9 Ач) и зарядным устройством (ток 1 А), что обеспечивает автономную работу нагрузки в течение 5 минут при 100% загрузке. Через разъем TD50A к ИБП можно подключить дополнительные батарейные модули.

Защита

SR1101SL (Shtyl) АТ1 оснащен всеми необходимыми видами электронной защиты:

  • от короткого замыкания,
  • от длительной перегрузки по выходу,
  • от внутреннего перегрева.

ИБП способен автоматически восстанавливать свою работу после устранения причины срабатывания защиты.

Также устройство обладает входным и выходным сетевым фильтром, которые защищают нагрузку от высокочастотных помех. Встроенный варистор (2 кВ, 1/50 мкс) служит для защиты от импульсных перенапряжений. Кроме того, источник бесперебойного питания имеет аварийную защиту от любой неисправности. Во время её включения потребители отключаются или их питание через встроенный байпас безразрывно переводится на сеть.

Индикация

Для контроля работы ИБП оснащен интуитивно понятной панелью со светодиодной индикацией, которая не требует дополнительного изучения эксплуатационной документации для диагностики состояния устройства.

Устройство имеет следующие индикаторы:

  • «Состояние» – оповещает о режиме работы устройства,
  • «Перегрев» – оповещает о перегреве устройства,
  • «Сеть» – оповещает о состоянии сети,
  • «Байпас» – оповещает о переходе на байпас/ЭКО-режим,
  • «Батарея» – показывает состояние батарей,
  • индикатор уровня нагрузки и разряда АБ.

Средства мониторинга

Контроль состояния ИБП SR1101SL (Shtyl) АТ1 можно осуществлять как локально по интерфейсам USB/RS-232, так и удаленно после установки Ethertnet-адаптера. Указанные интерфейсы размещены на картах мониторинга, инсталляция которых осуществляется в специальный разъём на задней панели устройства.

Работа ИБП с установленной картой мониторинга удобно контролируется на ПК через веб-браузер или программу Shtyl Device Manager (SDM).

Обратите внимание, что карты не входят в базовую комплектацию и приобретаются отдельно.




Комплектация

1

ИБП SR1101SL АТ1 1 шт.

2

Разъем для подключения АБ (TD50A) 1 шт.

3

Встроенные аккумуляторные батареи (12 В, 9 Ач) 1 шт.

4

Сетевой шнур с вилкой типа «Schuko - C13», длина 1,5 м 1 шт.

5

Кабель нагрузки типа «C14 - C13», длина 1,5 м 1 шт.

6

Руководство по эксплуатации 1 шт.

Характеристики
Страна изготовления
Россия
Бренд
Штиль
Топология
On-line (двойное преобразование)
Вход
Фазы на входе
1 в 1
Рабочий диапазон входного напряжения, В
175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В
90-295
Номинальная входная частота, Гц
50
Плавный пуск
да
Выход
Полная мощность, ВА
1000 Вт
Номинальная мощность, Вт
900 Вт
Форма выходного напряжения
чистая синусоида
Крест-фактор
3:1
Встроенные АБ (аккумуляторные батареи)
Наличие встроенных батарей
Да
Тип АБ
герметичные, необслуживаемые, свинцово-кислотные
Ёмкость АКБ (С20), Ач
9
Количество встроенных АБ 12В, шт.
3
Номинальное напряжение АБ, В
36
Холодный старт
да
Срок службы АБ, лет
0 — 7 эксплуатации)
Поддержка подключения внешних АБ
Да
Надежность и эксплуатационные характеристики
Относительная влажность, %
от 0 до 80 (без конденсата)
Гарантия
36 мес.
Размеры и вес
Форм-фактор
в стойку
Вес
15 кг
Другое
Страна производитель
Россия
Диапазон рабочей температуры, С
от +5 до +40
Степень защиты от пыли и влаги
IP20
USB
опция (требуется установка карты мониторинга)
Ethernet
опция (требуется установка карты мониторинга)
«Сухие» контакты
опция (требуется установка карты мониторинга)
Номинальное входное напряжение, В
220
Функционал управления АБ
калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Диапазон температуры хранения, С
от -40 до +40
Высота установки в стойку, U
2
Допустимый диапазон входной частоты, Гц
45-55
Входной коэффициент мощности
0,99
Фазы на выходе
однофазное
Диапазон настройки выходного напряжения, В
220-240
Точность выходного напряжения, %
±2
Номинальная выходная частота, Гц
при работе от сети - соответствует частоте сети при работе от АБ (устанавливается пользователем) - 50/60
Точность стабилизации выходной частоты (при работе от АБ), %
±0,2
Входная сеть
IEC-320-C14
Нагрузка (выходные разъёмы)
IEC-320-C13 ( 3 шт.), EURO F-type с заземлением (1 шт.)
Тип входной сети
однофазная трехпроводная (L, N, PE)
Совместимость с генератором
да
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Выходной коэффициент мощности
0,9
Перегрузочная способность (при работе в режиме on-line или от батарей)
105-130% - в течение 60 с, 130-150% - в течение 1 с, более 150% - в течение 0,2 с с последующим переключением на байпас
КПД в режиме on-line, %
95
КПД в автономном режиме, %
86
Время переключения в автономный режим из режима on-line, мс
0
Время переключения в автономный режим из режима ECO, мс
7
Звуковой сигнал
автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
RS-232
опция (требуется установка карты мониторинга)
mini-USB
опция (требуется установка карты мониторинга)
Рабочая высота, м
до 3000 м над уровнем моря
Возможность «горячей» замены встроенных АБ
нет
Время заряда встроенных АБ, ч
не более 8 (до 90% емкости)
Время автономной работы от встроенных АБ при 100% (50%) нагрузке, мин
6 (18)
КПД в режиме работы от электросети, %
99
Светодиодный дисплей
отображение рабочего состояния системы, 3 кнопки управления и индикаторы: состояние, перегрузка, перегрев
EPO
разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
Номинальное выходное напряжение, В
220
Наработка на отказ, ч
не менее 70000
Установка
в помещении
Максимальный выходной ток, А
4,5
Максимальный входной ток, А
7
Цвет корпуса
серый
