ИБП SR3110L (10 кВА)

ИБП SR3110L топологии онлайн с трехфазным входом и однофазным выходом предназначен для обеспечения бесперебойного электропитания и защиты от перепадов напряжения в сети 380 В ответственных однофазных электроприборов суммарной мощностью до 10 кВА /8 кВт, например:

• серверных, компьютерных залов и дата-центров,
• IT-инфраструктуры компаний малого и среднего бизнеса,
• сетевого и телекоммуникационного оборудования,
• систем безопасности, охранной и аварийной сигнализации,
• оборудования АСУ ТП.

За счет конфигурации 3 в 1 ИБП позволяет подключать однофазную нагрузку к трехфазной сети с равномерной загрузкой всех питающих фаз (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы), что исключает возможность сетевого перекоса и избавляет от необходимости постоянной межфазной балансировки.

SR3110L – это ИБП с высокочастотным двойным преобразованием энергии, благодаря которому устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (фазное – 90-295 В) без перехода в автономный режим,
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения,
• питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR3110L отлично функционирует в связке с дизельгенераторными установками.

Установка и подключение

ИБП имеет стоечное исполнение (rack), что позволяет размещать устройство в 19-дюймовых направляющих телекоммуникационных шкафов и стоек.

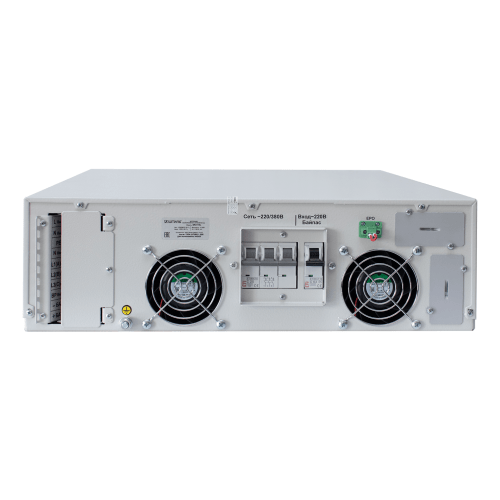

Клеммные колодки, расположенные на задней панели корпуса, обеспечивают удобное подключение нагрузки и входной сети.

Автономная работа

Для работы нагрузки в автономном режиме ИБП имеет встроенное зарядное устройство (ток от 1 до 4, шаг настройки 0,5 А) и разъем для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 360 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 50 мин или 5 ч соответственно (при 100% нагрузке) (Таблица времени автономной работы).

Установка АБ осуществляется в специальные батарейные модули или телекоммуникационные шкафы.

В SR3110L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

• отключать АБ при разряде на 80-85% (защита от «глубокого» разряда),
• заранее уведомить пользователя об износе АБ,
• точно прогнозировать время автономии при текущей нагрузке.

Панель управления

Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

• «Авария» – произошла авария в работе устройства,
• «Сеть» – входная сеть в норме, штатный режим работы ИБП (on-line),
• «Байпас» – выполнен переход на байпас,
• «Выход» – на нагрузку подано напряжение,
• «Батарея» – состояние батарей.

Информация на ЖК-дисплее:

• значение входного и выходного напряжения,
• процент загрузки ИБП,
• частота входной сети и выхода,
• значение напряжения батарей,
• активная и полная мощность нагрузки,
• состояние выхода,
• аварии с указанием причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд),
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени),
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

Модель SR3110L обладает электронной защитой от:

• короткого замыкания,
• перегрузки по выходу,
• внутреннего перегрева.

После устранения причины срабатывания защиты устройство автоматически перезапускается.

Кроме того, ИБП оснащен защитой от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийной защитой от неполадок в работе (при её активации нагрузка отключается или безразрывно через байпас переводится на сеть).

Использование отдельного ввода для автоматического электронного байпаса позволяет предотвратить перекос нагрузки на одну из питающих фаз при работе в режиме байпас.

Средства мониторинга

Модель SR3110L поддерживает локальный/удаленный мониторинг работы. На задней панели устройства располагаются два слота для установки плат расширения со следующими интерфейсами:

• RS-232 (протокол Megatec),
• RS-485 (протоколы Modbus RTU/Штиль),
• USB и mini-USB,
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль),
• «сухие» контакты.

Работу ИБП с установленной платой можно контролировать в веб-браузере или через специальное ПО Shtyl Device Manager.

Обратите внимание на то, что платы расширения не входят в стандартную комплектацию и приобретаются отдельно.

Как купить?

Купить ИБП SR3110L, внешние аккумуляторы и другие аксессуары можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Преимущества

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология),
• идеальное синусоидальное выходное напряжение,
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,
• высокая точность стабилизации напряжения – ±2%,
• выходной коэффициент мощности – 0,8,
• входной коэффициент мощности – 0,99,
• малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.

Функциональность

• трехфазный вход и однофазный выход,
• плавный пуск,
• резервное питание до 27 мин (за счёт подключения внешних батарейных модулей) или до 5 ч (при установке внешнего ЗУ и подключения фронттерминальных батарей) при 100% нагрузке,
• совместимость в работе с генераторами,
• функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения),
• встроенный автоматический байпас,
• широкие возможности локального/удаленного мониторинга и управления.

Высокая надежность

• многоуровневая электронная система защиты,
• автоматический перезапуск при восстановлении после аварий,
• полный набор функций контроля и управления АБ,
• самодиагностика при запуске и во время работы,
• высокая перегрузочная способность (особенно важно при работе с двигателями),
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
