Онлайн ИБП ST1101SL обеспечивает бесперебойную работу и защиту от нестабильного напряжения однофазной техники мощностью до 1000 ВА /900 Вт, применяемой в офисах, частных домах или квартирах, например:
- отопительного и нагревательного оборудования,
- компьютеров и серверов,
- сетевого оборудования,
- торговых терминалов и банкоматов,
- систем безопасности и видеонаблюдения,
- бытовых электроприборов.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1101SL отлично функционирует в связке с дизельгенераторными установками.
ST1101SL – ИБП онлайн топологии с технологией двойного преобразования напряжения, благодаря которому устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ,
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения,
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
Устройство охлаждается с помощью малошумного вентилятора с адаптивным режимом работы.
Установка и подключение

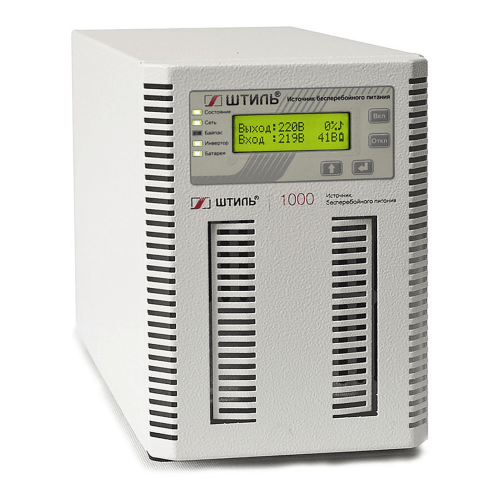

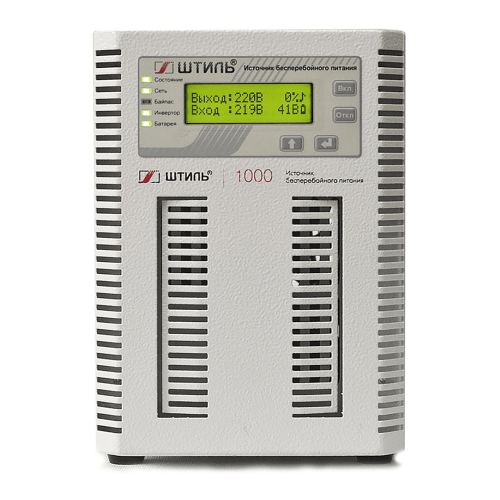

ИБП ST1101SL имеет напольное исполнение. Устройство устанавливается на любую ровную горизонтальную поверхность на резиновые ножки.

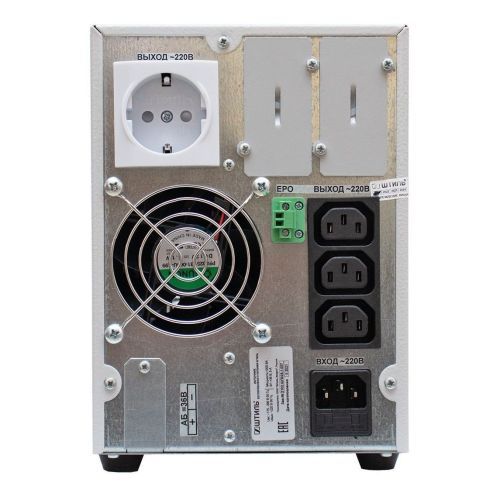

Для питания нагрузки на задней панели ИБП предусмотрена евророзетка и три «компьютерных» разъема. Для подключения входного переменного напряжения используется разъем С14.
Автономная работа
ИБП оснащен встроенными аккумуляторными батареями ёмкостью 9 Ач и зарядным устройством (ток 1 А). При 100% загрузке ИБП потребители будут обеспечены автономным питанием в течение 5 минут. К ИБП также можно подключить внешние батарейные модули BMT-36-09 и BMT-36-18 ёмкостью 9 и 18 Ач, за счет которых время автономной работы нагрузки может быть увеличено до 27 мин (при 100% загрузке). Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке Автономная работа.
В ST1101SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда),
- заранее уведомить пользователя об износе АБ,
- точно прогнозировать время автономии при текущей нагрузке.

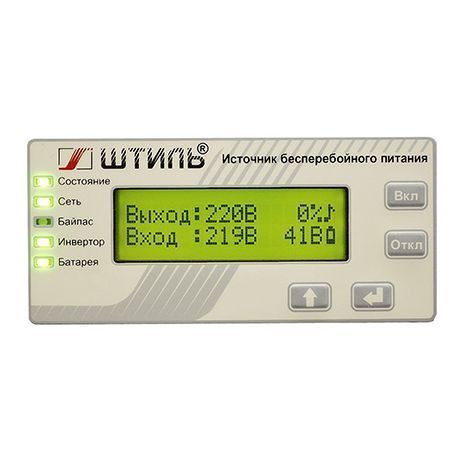

Панель управления
Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства,
- «Сеть» – оповещает о состоянии сети,
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим,
- «Инвертор» – оповещает о работе инвертора,
- «Батарея» – показывает состояние батарей.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения,
- процент загрузки ИБП,
- значение напряжения батарей и их состояние,
- активная и полная мощность нагрузки,
- аварии с указанием их причин.
С помощью панели управления также можно выполнить три вида теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд),
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени),
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Защита
ST1101SL имеет современную электронную защиту от:
- перегрузки,
- короткого замыкания,
- внутреннего перегрева.
После устранения причины срабатывания электронной защиты ИБП самостоятельно перезапускается.
Кроме того, модель ST1101SL оснащена защитой от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийной защитой от неполадок в работе (при их возникновении нагрузка либо обесточивается, либо через байпас безразрывно переключается на сеть).
Как купить?
Купить ИБП ST1101SL и дополнительные аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.
ST1101SL – это отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.
Средства мониторинга
ST1101SL поддерживает функционал локального/удаленного мониторинга работы. Для этого на задней панели устройства предусмотрены два слота для установки плат расширения, которые могут содержать следующие интерфейсы:
- RS-232 (протокол Megatec),
- RS-485 (протоколы Modbus RTU/Штиль),
- USB и mini-USB,
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль),
- «сухие» контакты.
Работа ИБП с установленной платой расширения интерфейсов удобно контролируется через веб-браузер или программу Shtyl Device Manager (SDM). Платы не входят в стандартную комплектацию и приобретаются отдельно.
Преимущества
Превосходные технические характеристики
- безразрывное мгновенное переключение на питание от АБ,
- идеальное синусоидальное выходное напряжение,
- работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,
- высокая точность стабилизации напряжения – ±2%,
- выходной коэффициент мощности – 0,9,
- входной коэффициент мощности – 0,99,
- малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.
Функциональность
- плавный пуск,
- резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке),
- увеличение времени резервного питания нагрузки до 27 мин (при 100% загрузке) за счёт подключения внешних батарейных модулей,
- совместимость в работе с генераторами,
- функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения),
- встроенный автоматический байпас,
- широкие возможности локального/удаленного мониторинга и управления.
Высокая надежность
- многоуровневая электронная система защиты,
- автоматический перезапуск при восстановлении после аварий,
- полный набор функций контроля и управления АБ,
- самодиагностика при запуске и во время работы,
- высокая перегрузочная способность (особенно важно при работе с двигателями),
- срок службы – не менее 10 лет.
Энергоэффективность
- поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
- КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
- охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

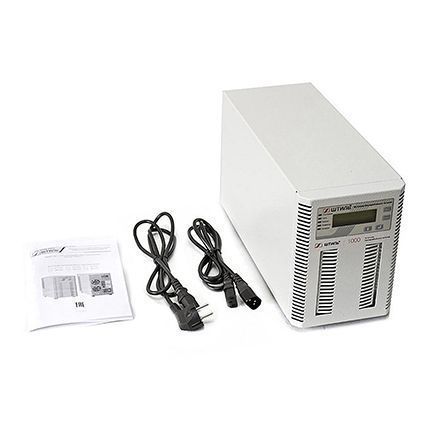

Комплектация
1 | ИБП переменного тока ST1101SL | 1 шт. |
---|---|---|
2 | Встроенные аккумуляторные батареи (12 В, 9 Ач) | 3 шт. |
3 | Сетевой шнур с вилкой типа «Schuko - C13», длина 1,5 м | 1 шт. |
4 | Кабель нагрузки типа «C14 - C13», длина 1,5 м | 1 шт. |
5 | Руководство по эксплуатации | 1 шт. |
6 | Упаковка | 1 шт. |
7 | Гарантийный талон | 1 шт. |
Страна изготовления | Россия |
Бренд | Штиль |
Топология | On-line (двойное преобразование) |
Вход | |
Фазы на входе | 1 в 1 |
Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
Предельный диапазон входного напряжения, В | 90-295 |
Номинальная входная частота, Гц | 50 |
Плавный пуск | да |
Выход | |
Полная мощность, ВА | 1000 Вт |
Номинальная мощность, Вт | 900 Вт |
Форма выходного напряжения | чистая синусоида |
Чистый синус | Да |
Крест-фактор | 3:1 |
Встроенные АБ (аккумуляторные батареи) | |
Наличие встроенных батарей | Да |
Тип АБ | герметизированные, выполненные по технологии AGM |
Ёмкость АКБ (С20), Ач | 9 |
Количество встроенных АБ 12В, шт. | 3 |
Номинальное напряжение АБ, В | 36 |
Холодный старт | да |
Срок службы АБ, лет | 0 — 8 |
Поддержка подключения внешних АБ | Да |
Надежность и эксплуатационные характеристики | |
Диапазон рабочей температуры, °С | от +5 до +40 |
Диапазон температуры хранения, °С | от -60 до +50 |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Класс защиты | IP20 |
Тип охлаждения | принудительное (вентиляторное) |
Уровень шума, дБ | <45 |
Наработка на отказ, ч | ≥70000 |
Гарантия | 24 мес. |
Размеры и вес | |
Форм-фактор | Напольный |
Тип ключей | IGBT-транзисторы |
Длина | 393 мм |
Глубина | 355 мм |
Высота | 220 мм |
Вес | 16 кг |
Другое | |
Ширина | 155 |
Страна производитель | Россия |
Светодиодная индикация | состояние, сеть, байпас, инвертор, батареи |
Функциональные клавиши | управление отображаемым на ЖК-дисплее меню, настройка ИБП |
Диапазон рабочей температуры, С | от +5 до +40 |
Степень защиты от пыли и влаги | IP20 |
Габаритные размеры ВхШхГ (в упаковке), мм | 455х210х270 |
USB | опция (требуется установка карты мониторинга) |
Ethernet | опция (требуется установка карты мониторинга) |
RS-485 | опция (требуется установка карты мониторинга) |
«Сухие» контакты | опция (требуется установка карты мониторинга) |
Номинальное входное напряжение, В | 220 |
Функционал управления АБ | калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
Диапазон температуры хранения, С | от -40 до +40 |
Допустимый диапазон входной частоты, Гц | 45-65 |
Входной коэффициент мощности | 0,99 |
Фазы на выходе | однофазное |
Диапазон настройки выходного напряжения, В | 220-240, шаг 10 |
Точность выходного напряжения, % | ±2 |
Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 (по умолчанию – 50) |
Точность стабилизации выходной частоты (при работе от АБ), % | ±0,2 |
ЖК-дисплей | отображение рабочего состояния системы и основных входных и выходных параметров |
Входная сеть | IEC-320-C14 |
Нагрузка (выходные разъёмы) | IEC-320-C13 (3 шт.), EURO F-type с заземлением (1 шт.) |
Защита от импульсных перенапряжений | варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) |
Режимы работы | on-line, автономный, байпас, ECO |
Тип входной сети | однофазная трехпроводная (L, N, PE) |
Совместимость с генератором | да |
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % | +5, +10, +15, +20, +25 (значение по умолчанию: +20) |
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % | -5, -10, -15, -20, -25 (значение по умолчанию: -20) |
Потребляемая мощность в режиме холостого хода, Вт | 25 |
Выходной коэффициент мощности | 0,9 |
Перегрузочная способность (при работе в режиме on-line или от батарей) | 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) |
Перегрузочная способность (при работе через байпас или в режиме ECO) | 200% – в течение 40 с |
КПД в режиме on-line, % | 95 |
КПД при работе через байпас или в режиме ECO, % | 99 |
КПД в автономном режиме, % | 86 |
Время переключения в автономный режим из режима on-line, мс | 0 |
Время переключения в автономный режим из режима ECO, мс | 7 |
Ориентировочное время автономной работы (при 80% загрузке ИБП) | 8 мин |
Защита сети от высокочастотных помех | 150 кГц - 30 МГц |
Защита нагрузки от сетевых помех (между фазой и нейтралью) | до 2,5 кГц |
Защита от «глубокого» разряда батарей | да |
Защита от аварии в ИБП | электронная аварийная защита |
Электронный автоматический байпас | да |
Звуковой сигнал | автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея отсоединена/ полностью разряжена/нуждается в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно) |
RS-232 | опция (требуется установка карты мониторинга) |
mini-USB | опция (требуется установка карты мониторинга) |
Рабочая высота, м | до 3000 м над уровнем моря |
Номинальный ток заряда встроенного ЗУ, А | 1 |
Возможность «горячей» замены встроенных АБ | нет |
Время заряда встроенных АБ, ч | не более 8 (до 90% емкости) |
Время автономной работы от встроенных АБ при 100% (50%) нагрузке, мин | 5 (15) |
EPO | двухконтактный зажим («клеммник») винтовой, сечение провода: 0,08-1,2 мм.кв. |
Цвет корпуса | серый |
Максимальный входной ток, А | 6 |
Максимальный выходной ток, А | 4,5 |
Перегрузка по выходу | электронная защита с автовосстановлением |
Короткое замыкание | электронная защита с автовосстановлением |
Перегрев | электронная защита с автовосстановлением |
Установка | в помещении |
Номинальное выходное напряжение, В | 220 |
