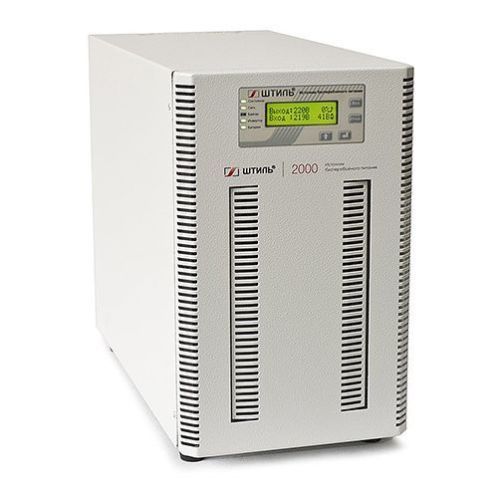

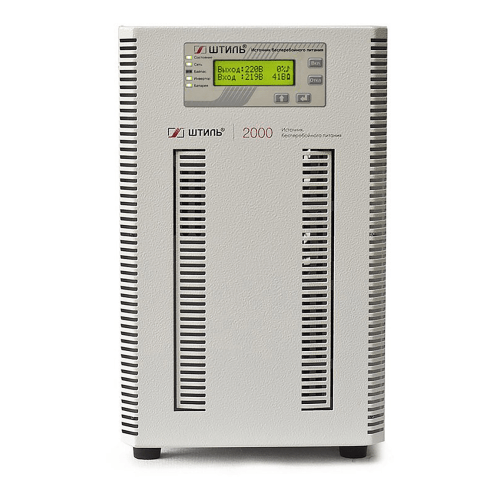

ИБП ST1102L (2000 ВА)

Онлайн ИБП ST1102L обеспечивает бесперебойную работу и защиту от перепадов сетевого напряжения однофазных электроприборов мощностью 2 кВА / 1,8 кВт, например:

• отопительной и нагревательной техники,
• персональных компьютеров и периферийного компьютерного оборудования,
• сетевого оборудования,
• бытовых электроприборов,
• банковского оборудования,
• торговых и кассовых терминалов,
• систем видеонаблюдения и сигнализации.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1102L отлично функционирует в связке с дизельгенераторными установками.

ST1102L является ИБП топологии онлайн, с двойным преобразованием электроэнергии, благодаря чему устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода в автономный режим
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения
• питать нагрузку идеальным синусоидальным напряжением с высокой точностью (±2%) стабилизации.

Устройство охлаждается с помощью двух малошумных вентиляторов.

Установка и подключение

ST1102L предназначен для напольной установки. ИБП может размещаться на любой ровной горизонтальной поверхности.

Для питания нагрузки на задней панели ИБП предусмотрены следующие разъемы: две евророзетки, три «компьютерных» разъёма (С13) и одна розетка С19. К сети ИБП подсоединяется с помощью разъема С20.

Автономная работа

ST1102L обладает встроенным зарядным устройством (ток 4 А) и специальным разъемом для подключения внешних аккумуляторных батарей. Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 200 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 2 ч или 5,5 ч соответственно (при 100% нагрузке) (Таблица времени автономной работы).

Установка внешних АБ может осуществляться в батарейных модулях или стеллажах.

В ИБП применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Внимание! Если вы приобретаете ИБП без решения по обеспечению автономного питания от ГК «Штиль» (батарейного модуля или стеллажа с аккумуляторными батареями и батарейным комплектом, см. вкладку Автономная работа), то для подключения своих внешних батарей вам потребуется дополнительно приобрести батарейный кабель TD50A (см. вкладку Аксессуары). В базовой комплектации ИБП он отсутствует!

Кроме того, модель обладает специальными алгоритмами, позволяющими:

• отключать АБ при разряде на 80-85% (защита от «глубокого» разряда),
• заранее уведомить пользователя об износе АБ,
• точно прогнозировать время автономии при текущей нагрузке.

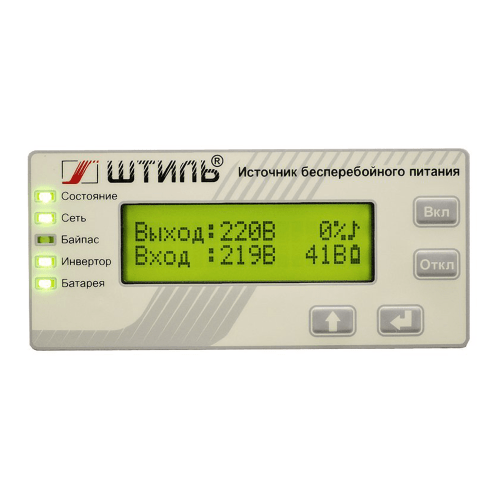

Панель управления

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

• «Состояние» – оповещает о режиме работы устройства,
• «Сеть» – оповещает о состоянии сети,
• «Байпас» – оповещает о переходе на байпас/ЭКО-режим,
• «Инвертор» – оповещает о работе инвертора,
• «Батарея» – показывает состояние батарей.

Информация, отображаемая на ЖК-дисплее:

• значение входного и выходного напряжения,
• процент загрузки ИБП,
• значение напряжения батарей и их состояние,
• активная и полная мощность нагрузки,
• аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд),
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени),
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

В ИБП ST1102L встроена современная система электронной защиты от:

• перегрузки по выходу,
• короткого замыкания,
• внутреннего перегрева.

После того, как причина срабатывания защиты будет устранена, устройство автоматически возобновит свою работу.

Кроме того, ИБП оснащен защитой от высокочастотных сетевых помех и импульсных перенапряжений, а также неполадок в работе (при их появлении устройство отключает нагрузку или через байпас переводит её работу на сеть, сохраняя бесперебойное питание подключенных приборов).

Средства мониторинга

Модель ST1102L поддерживает локальный/удаленный мониторинг работы. Для этого на задней панели прибора предусмотрено два слота для установки плат расширения со следующими интерфейсами:

• RS-232 (протокол Megatec),
• RS-485 (протоколы Modbus RTU/Штиль),
• USB и mini-USB,
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль),
• «сухие» контакты.

Контроль ИБП с установленной платой выполняется через веб-браузер или программу Shtyl Device Manager (SDM). Платы не входят в стандартную комплектацию и приобретаются отдельно.

Как купить?

Купить ИБП ST1102L, внешние аккумуляторы и дополнительные аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Преимущества

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология),
• идеальное синусоидальное выходное напряжение,
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,
• высокая точность стабилизации напряжения – ±2%,
• выходной коэффициент мощности – 0,9,
• входной коэффициент мощности – 0,99,
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.

Функциональность

• плавный пуск,
• резервное питание до 2 ч или до 5,5 ч (при установке внешнего ЗУ) при 100% нагрузке,
• совместимость в работе с генераторами,
• функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения),
• встроенный автоматический байпас,
• широкие возможности локального/удаленного мониторинга и управления,
• большой выбор дополнительных аксессуаров.

Высокая надежность

• многоуровневая электронная система защиты,
• автоматический перезапуск при восстановлении после аварий,
• полный набор функций контроля и управления АБ,
• самодиагностика при запуске и во время работы,
• высокая перегрузочная способность (особенно важно при работе с двигателями),
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
