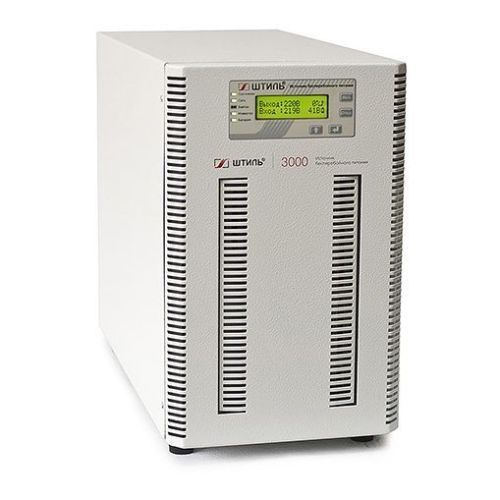

ИБП ST1103L (3000 ВА)

Онлайн ИБП ST1103L обеспечивает бесперебойную работу и стабилизированное электропитание однофазной нагрузки мощностью 3 кВА/ 2,7 кВт, например:

• систем отопления и нагревательной техники,
• компьютеров и периферийного оборудования,
• бытовых приборов, включая технику с электромоторами,
• торгового и банковского оборудования,
• систем освещения,
• систем видеонаблюдения и сигнализации.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1103L отлично функционирует в связке с дизельгенераторными установками.

ST1103L – ИБП онлайн топологии с двойным преобразованием энергии, благодаря которому устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ,
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения,
• питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Установка и подключение

ST1103L размещается напольно на любой ровной горизонтальной поверхности.

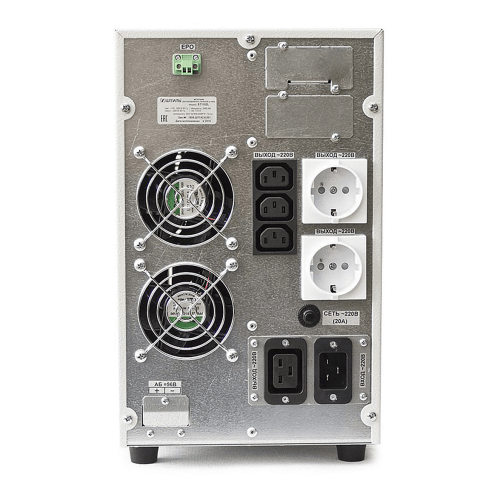

Для питания нагрузки на задней панели ИБП предусмотрены следующие разъемы: две евророзетки, три «компьютерных» розетки С13 и одна розетка С19. К сети электропитания устройство подключается через разъем С20.

Автономная работа

ST1103L укомплектован зарядным устройством (ток 2 А) и специальным разъемом для подключения внешних аккумуляторных батарей (до 40 Ач), за счет которых обеспечивается необходимое время автономной работы нагрузки (до 30 минут при 100% загрузке) (Таблица времени автономной работы).

Установка внешних АБ выполняется с помощью батарейных модулей или стеллажей.

В SW250SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

• отключать АБ при разряде на 80-85% (защита от «глубокого» разряда),
• заранее уведомить пользователя об износе АБ,
• точно прогнозировать время автономии при текущей нагрузке.

Внимание! Если вы приобретаете ИБП без решения по обеспечению автономного питания от ГК «Штиль» (батарейного модуля или стеллажа с аккумуляторными батареями и батарейным комплектом, см. вкладку Автономная работа), то для подключения своих внешних батарей вам потребуется дополнительно приобрести батарейный кабель TD50A (см. вкладку Аксессуары). В базовой комплектации ИБП он отсутствует!

Система охлаждения

Устройство охлаждается двумя малошумными вентиляторами с адаптивным режимом работы.

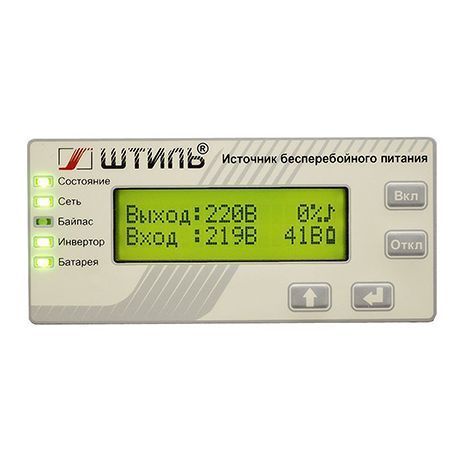

Панель управления

Контроль и настройка основных рабочих параметров ST1103L выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

• «Состояние» – оповещает о режиме работы устройства,
• «Сеть» – оповещает о состоянии сети,
• «Байпас» – оповещает о переходе на байпас/ЭКО-режим,
• «Инвертор» – оповещает о работе инвертора,
• «Батарея» – показывает состояние батарей.

На ЖК-дисплее отображается следующая информация:

• значение входного и выходного напряжения,
• процент загрузки ИБП,
• значение напряжения батарей и их состояние,
• активная и полная мощность нагрузки,
• аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд),
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени),
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

ST1103L оснащен электронной многоуровневой защитой от:

• короткого замыкания,
• длительной перегрузки по выходу,
• внутреннего перегрева.

Восстановление работоспособности бесперебойника происходит автоматически после устранения причины включения электронной защиты.

Кроме того, устройство способно защитить нагрузку от сетевых помех и импульсных перенапряжений (встроенный варистор – 2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс). Также у ИБП присутствует аварийная защита от неисправностей в работе, при срабатывании которой нагрузка либо выключается, либо через встроенный байпас безразрывно переводится на сеть.

Средства мониторинга

Модель ST1103L имеет специальные слоты для установки карт мониторинга со следующими интерфейсами:

• RS-232 (протокол Megatec),
• RS-485 (протоколы Modbus RTU/Штиль),
• USB и mini-USB,
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль),
• «сухие» контакты.

Контроль работы ИБП с установленной платой осуществляется в веб-браузере или в программе Shtyl Device Manager (SDM).

Платы не входят в стандартную комплектацию и приобретаются отдельно.

Где купить?

Купить ИБП ST1103L, внешние аккумуляторы и другие аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Преимущества

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ,
• идеальное синусоидальное выходное напряжение,
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,
• высокая точность стабилизации напряжения – ±2%,
• выходной коэффициент мощности – 0,9,
• входной коэффициент мощности – 0,99,
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.

Функциональность

• плавный пуск,
• резервное питание до 30 минут за счёт подключения внешних АБ (при 100% нагрузке),
• совместимость в работе с генераторами,
• функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения),
• встроенный автоматический байпас,
• широкие возможности локального/удаленного мониторинга,
• большой выбор дополнительных аксессуаров.

Высокая надежность

• многоуровневая электронная система защиты,
• автоматический перезапуск при восстановлении после аварий,
• полный набор функций контроля и управления АБ,
• самодиагностика при запуске и во время работы,
• высокая перегрузочная способность (особенно важно при работе с двигателями),
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

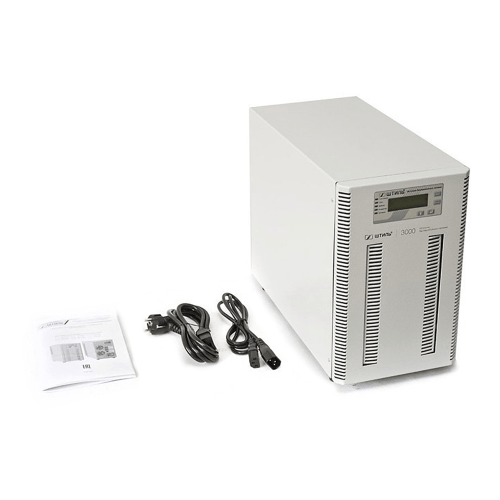

Комплектация

1	ИБП переменного тока ST1103L	1 шт.
2	Сетевой шнур с вилкой типа «Schuko - C19», длина 1,8 м	1 шт.
3	Кабель нагрузки типа «C14 - C13», длина 1,5 м	1 шт.
4	Руководство по эксплуатации	1 шт.
5	Упаковка	1 шт.
6	Гарантийный талон	1 шт.
