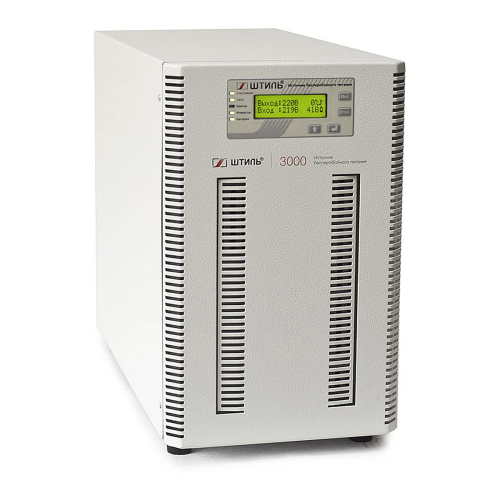

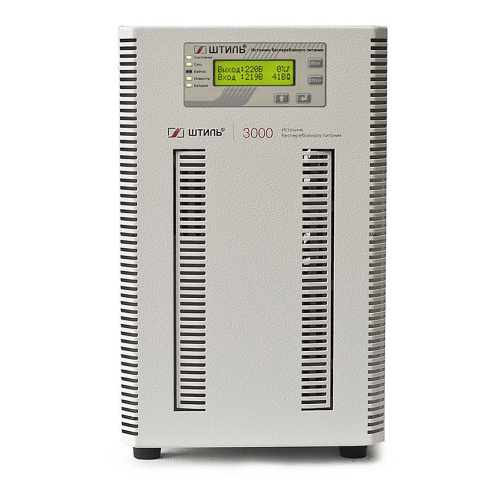

ИБП ST1103TL (3000 ВА)

Онлайн ИБП ST1103ТL незаменим в доме, квартире или офисе для организации бесперебойной работы отдельно стоящих электроприборов или группы устройств мощностью до 3 кВА/ 2,7 кВт в случае периодических отключений электричества. Кроме того, устройство надежно защищает подключенное оборудование от нестабильного сетевого напряжения. Примерами возможной нагрузки являются:

• отопительная и нагревательная техника,
• бытовые приборы, в том числе с электромоторами,
• торговые терминалы и банковское оборудование,
• системы сигнализации, видеонаблюдения и оповещения.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1103ТL отлично функционирует в связке с дизельгенераторными установками.

ST1103ТL – это ИБП онлайн топологии с двойным преобразованием напряжения, благодаря которому устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода в автономный режим,
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения,
• питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Устройство охлаждается с помощью двух малошумных вентиляторов с адаптивным режимом работы.

Установка и подключение

ST1103ТL имеет напольное исполнение – устройство устанавливается на любой ровной горизонтальной поверхности.

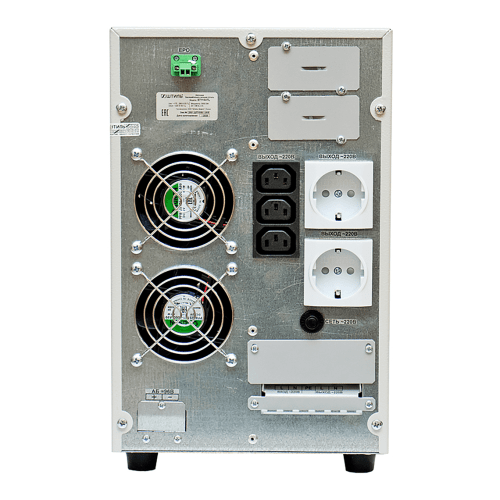

Для питания нагрузки на задней панели ИБП имеются: две евророзетки, три «компьютерных» розетки С13 и клеммные колодки. К сети ИБП подключается с помощью клеммных соединений.

Автономная работа

Для обеспечения автономной работы нагрузки ST1103ТL имеет зарядное устройство (ток 4 А) и специальный разъем для подключения внешних аккумуляторных батарей. Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 150 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 1,5 ч или 3 ч соответственно (при 100% нагрузке) (Таблица времени автономной работы).

Установка АБ осуществляется в специальные батарейные модули или стеллажи.

В ST1103ТL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

• отключать АБ при разряде на 80-85% (защита от «глубокого» разряда),
• заранее уведомить пользователя об износе АБ,
• точно прогнозировать время автономии при текущей нагрузке.

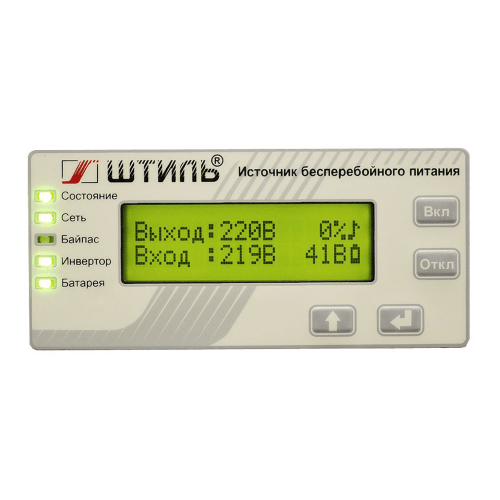

Панель управления

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

• «Состояние» – оповещает о режиме работы устройства,
• «Сеть» – оповещает о состоянии сети,
• «Байпас» – оповещает о переходе на байпас/ЭКО-режим,
• «Инвертор» – оповещает о работе инвертора,
• «Батарея» – показывает состояние батарей.

На ЖК-дисплее отображается следующая информация:

• значение входного и выходного напряжения,
• процент загрузки ИБП,
• значение напряжения батарей и их состояние,
• активная и полная мощность нагрузки,
• аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд),
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени),
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

ST1103ТL оснащён электронной защитой от:

• короткого замыкания,
• длительной перегрузки по выходу,
• внутреннего перегрева.

После устранения причины срабатывания защиты ИБП автоматически возобновляет свою работу.

Кроме того, у ST1103ТL присутствует встроенный варистор для защиты нагрузки от импульсных перенапряжений и сетевые фильтры, обеспечивающие защиту от высокочастотных помех. Также устройство имеет аварийную защиту от неполадок в работе. В случае их возникновения нагрузка обесточивается или через встроенный байпас безразрывно переводится на сеть.

Средства мониторинга

ST1103ТL поддерживает локальный/удаленный мониторинг работы с помощью установки плат расширения со следующими интерфейсами:

• RS-232 (протокол Megatec),
• RS-485 (протоколы Modbus RTU/Штиль),
• USB и mini-USB,
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль),
• «сухие» контакты.

Контроль работы ИБП с установленной платой выполняется в веб-браузере или программе Shtyl Device Manager (SDM). Обратите внимание на то, что платы расширения не входят в стандартную комплектацию и приобретаются отдельно.

Как купить?

Купить ИБП ST1103ТL, аккумуляторные батареи и другие дополнительные аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Преимущества

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ,
• идеальное синусоидальное выходное напряжение,
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,
• высокая точность стабилизации напряжения – ±2%,
• выходной коэффициент мощности – 0,9,
• входной коэффициент мощности – 0,99,
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.

Функциональность

• плавный пуск,
• резервное питание до 1,5 ч или до 3 ч (при установке внешнего ЗУ) при 100% нагрузке,
• совместимость в работе с генераторами,
• функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения),
• встроенный автоматический байпас,
• широкие возможности локального/удаленного мониторинга,
• большой выбор дополнительных аксессуаров.

Высокая надежность

• многоуровневая электронная система защиты,
• автоматический перезапуск при восстановлении после аварий,
• полный набор функций контроля и управления АБ,
• самодиагностика при запуске и во время работы,
• высокая перегрузочная способность (особенно важно при работе с двигателями),
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

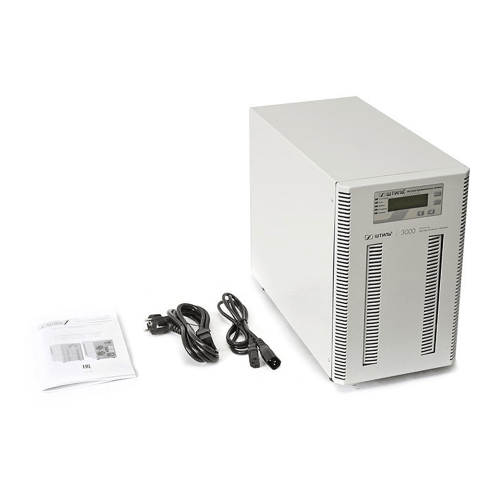

Комплектация
