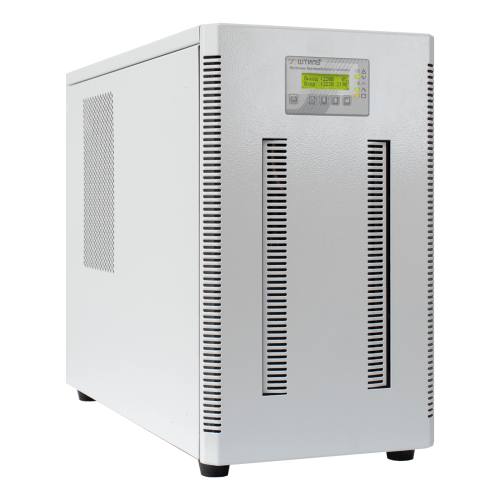

ИБП ST1106L (6000 ВА)

Онлайн ИБП ST1106L предназначен для организации бесперебойной работы и индивидуальной/групповой защиты от перепадов напряжения однофазной нагрузки бытового или коммерческого применения суммарной мощностью 6 кВА /5,4 кВт, например:

• газовых и водонагревательных котлов, циркуляционных насосов и другого отопительного оборудования,
• аудиооборудования и видеотехники,
• серверов, серверных стоек и небольших ЦОД,
• компьютерных залов и сетевого оборудования,
• охранной и аварийной сигнализации, систем пожаротушения и видеонаблюдения.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1106L отлично функционирует в связке с дизельгенераторными установками.

ST1106L – это источник бесперебойного питания топологии онлайн с высокочастотным двойным преобразованием энергии, благодаря которому устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-310 В) без перехода в автономный режим,
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения,
• питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Устройство охлаждается с помощью двух малошумных вентиляторов с адаптивным режимом работы.

Установка и подключение

ИБП имеет напольное исполнение (tower). Его можно установить на любой ровной горизонтальной поверхности.

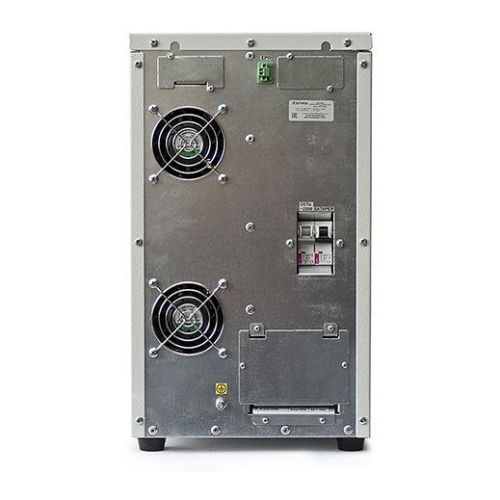

Для подключения нагрузки и обеспечения электропитания используются клеммные колодки, которые располагаются в закрытом отсеке на задней панели устройства.

Автономная работа

Для обеспечения автономной работы нагрузки ST1106L имеет встроенное зарядное устройство (ток от 1 до 4 А, шаг настройки – 0,5 А) и разъем для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 120 Ач (без установки внешнего ЗУ) и 150 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 2 ч или 3 ч соответственно (при 100% нагрузке) (Таблица времени автономной работы).

Установка АБ осуществляется в специальные батарейные модули или стеллажи.

В ИБП применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

• отключать АБ при разряде на 80-85% (защита от «глубокого» разряда),
• заранее уведомить пользователя об износе АБ,
• точно прогнозировать время автономии при текущей нагрузке.

Панель управления

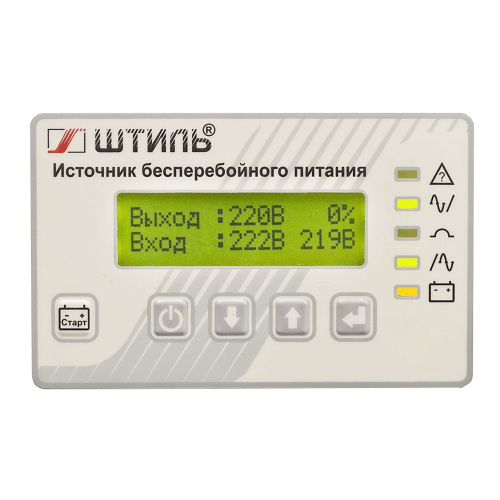

Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

• «Состояние» – оповещает о режиме работы устройства,
• «Сеть» – оповещает о состоянии сети,
• «Байпас» – оповещает о переходе на байпас/ЭКО-режим,
• «Инвертор» – оповещает о работе инвертора,
• «Батарея» – показывает состояние батарей.

Информация на ЖК-дисплее:

• значение входного и выходного напряжения,
• процент загрузки ИБП,
• значение напряжения батарей и их состояние,
• активная и полная мощность нагрузки,
• аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд),
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени),
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

ST1106L имеет встроенную электронную защиту от:

• перегрузки по выходу,
• короткого замыкания,
• внутреннего перегрева.

После устранения причины срабатывания защиты ИБП автоматически восстанавливает свою работу.

Кроме того, ST1106L обладает встроенной защитой от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийной защитой от любых неисправностей (при её включении нагрузка обесточивается или через встроенный байпас переключается на питание от сети).

Средства мониторинга

ST1106L имеет функционал, позволяющий выполнять локальный/удаленный мониторинг работы. На задней панели устройства предусмотрено два слота для установки плат мониторинга со следующими интерфейсами:

• RS-232 (протокол Megatec),
• RS-485 (протоколы Modbus RTU/Штиль),
• USB и mini-USB,
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль),
• «сухие» контакты.

Контроль и отслеживание работы источника питания с установленной платой можно выполнять через веб-браузер или специальное ПО Shtyl Device Manager (SDM). Платы расширения не входят в комплект поставки, они приобретаются отдельно.

Как купить?

Купить ИБП ST1106L, аккумуляторные батареи и другие аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Преимущества

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ,
• идеальное синусоидальное выходное напряжение,
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,
• высокая точность стабилизации напряжения – ±2%,
• выходной коэффициент мощности – 0,9,
• входной коэффициент мощности – 0,99,
• малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.

Функциональность

• плавный пуск,
• резервное питание до 2 ч или до 3 ч (при установке внешнего ЗУ) при 100% нагрузке,
• совместимость в работе с генераторами,
• функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения),
• встроенный автоматический байпас,
• широкие возможности локального/удаленного мониторинга,
• большой выбор дополнительных аксессуаров.

Высокая надежность

• многоуровневая электронная система защиты,
• автоматический перезапуск при восстановлении после аварий,
• полный набор функций контроля и управления АБ,
• самодиагностика при запуске и во время работы,
• высокая перегрузочная способность (особенно важно при работе с двигателями),
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Комплектация

1	ИБП переменного тока ST1106L	1 шт.
2	Руководство по эксплуатации	1 шт.
3	Упаковка	1 шт.
4	Гарантийный талон	1 шт.
