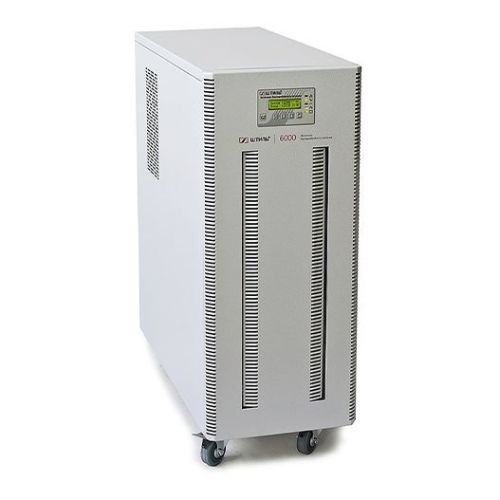

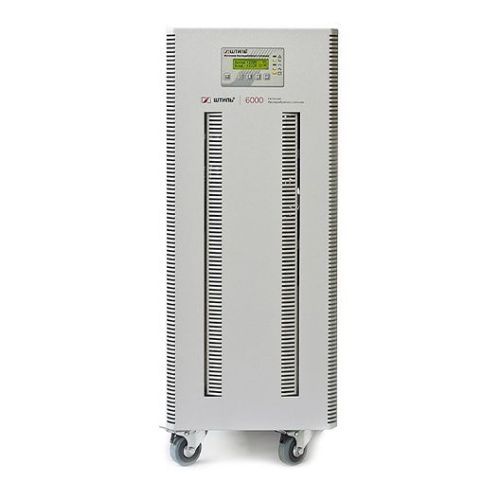

ИБП ST1106SL (6000 ВА)

Онлайн ИБП ST1106SL применяется для обеспечения бесперебойного электропитания и индивидуальной/групповой защиты от нестабильного напряжения электроприборов суммарной мощностью 6 кВА /5,4 кВт в загородном доме, офисе или на производстве. Примерами нагрузки являются:

• отопительное оборудование (газовые и водонагревательные котлы, циркуляционные насосы),
• аудиооборудование и видеотехника,
• группы серверов, серверные стойки, компьютерные залы, ЦОДы,
• системы безопасности и контроля доступа.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, ST1106SL отлично функционирует в связке с дизельгенераторными установками.

ST1106SL – это ИБП онлайн топологии с высокочастотным двойным преобразованием энергии, благодаря которому устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-310 В) без перехода в автономный режим,
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения,
• питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Устройство охлаждается с помощью двух малошумных вентиляторов с адаптивным режимом работы.

Установка и подключение

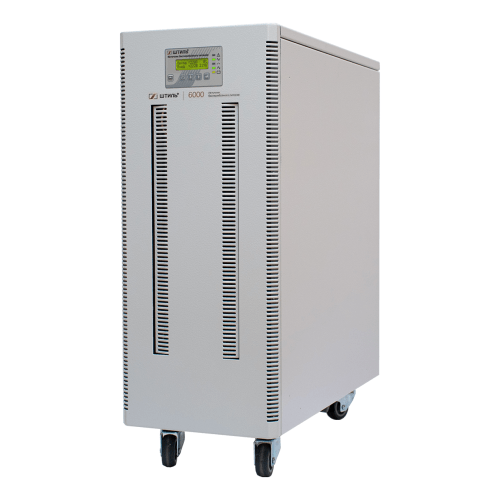

ИБП выполнен в компактном корпусе для напольного размещения (tower). Он устанавливается на любой ровной горизонтальной поверхности на поворотные колесики.

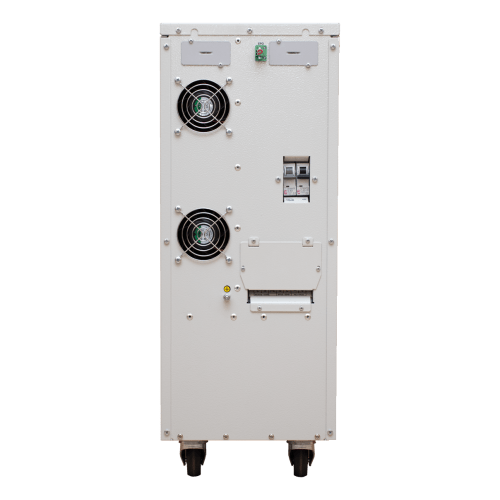

Для подключения нагрузки и электропитания предусмотрены клеммные колодки, которые располагаются в закрытом отсеке на задней панели устройства.

Автономная работа

Для обеспечения автономной работы нагрузки ST1106SL имеет встроенные аккумуляторные батареи емкостью 9 Ач и зарядное устройство (ток от 1 до 4, шаг настройки – 0,5 А). При 100% нагрузке АБ обеспечат резервное питание подключенной электротехники в течение 5 минут. Для увеличения времени автономной работы (до 75 мин) к ИБП также можно подключить внешние батарейные модули. Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке Автономная работа.

В ST1106SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

• отключать АБ при разряде на 80-85% (защита от «глубокого» разряда),
• заранее уведомить пользователя об износе АБ,
• точно прогнозировать время автономии при текущей нагрузке.

Панель управления

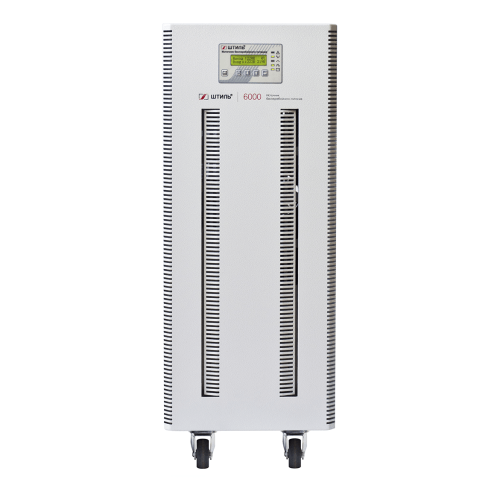

Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

• «Состояние» – оповещает о режиме работы устройства,
• «Сеть» – оповещает о состоянии сети,
• «Байпас» – оповещает о переходе на байпас/ЭКО-режим,
• «Инвертор» – оповещает о работе инвертора,
• «Батарея» – показывает состояние батарей.

Информация на ЖК-дисплее:

• значение входного и выходного напряжения,
• процент загрузки ИБП,
• значение напряжения батарей и их состояние,
• активная и полная мощность нагрузки,
• аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд),
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени),
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

ST1106SL имеет электронную защиту от:

• короткого замыкания,
• длительной перегрузки по выходу,
• внутреннего перегрева.

После устранения причины срабатывания защиты устройство автоматически возобновляет свою работу.

Также ИБП обладает:

• защитой от импульсных перенапряжений (варистор – 2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс),
• защитой сети от высокочастотных помех – 150 кГц - 30 МГц,
• защитой нагрузки от сетевых помех (между фазой и нейтралью) – до 2,5 кГц,
• аварийной защитой от неполадок в работе (при срабатывании нагрузка отключается или через встроенный байпас безразрывно переключается на сеть).

Как купить?

Купить ИБП ST1106SL и дополнительные аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

ST1106SL – это отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Средства мониторинга

На задней панели ST1106SL предусмотрено два слота для установки карт мониторинга со следующими интерфейсами:

• RS-232 (протокол Megatec),
• RS-485 (протоколы Modbus RTU/Штиль),
• USB и mini-USB,
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль),
• «сухие» контакты.

Контроль и отслеживание работы ИБП с установленной платой осуществляется в веб-браузере или через специальное ПО Shtyl Device Manager (SDM). Платы не входят в комплект поставки и приобретаются отдельно.

Преимущества

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ,
• идеальное синусоидальное выходное напряжение,
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,
• высокая точность стабилизации напряжения – ±2%,
• выходной коэффициент мощности – 0,9,
• входной коэффициент мощности – 0,99,
• малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.

Функциональность

• плавный пуск,
• резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке),
• увеличение времени резервного питания нагрузки до 75 мин (при 100% загрузке) за счёт подключения внешних батарейных модулей,
• подключение внешних батарейных модулей,
• совместимость в работе с генераторами,
• функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения),
• встроенный автоматический байпас,
• широкие возможности локального/удаленного мониторинга .

Высокая надежность

• многоуровневая электронная система защиты,
• автоматический перезапуск при восстановлении после аварий,
• полный набор функций контроля и управления АБ,
• самодиагностика при запуске и во время работы,
• высокая перегрузочная способность (особенно важно при работе с двигателями),
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
