ИБП ST3110SL (10 кВА)

Онлайн ИБП ST3110SL с трехфазным входом и однофазным выходом применяется для организации бесперебойного электропитания и защиты от нестабильного напряжения в сети 380 В ответственных однофазных электроприборов суммарной мощностью до 10 кВА /8 кВт, например:

• котельного и отопительного оборудования,
• домашней дорогостоящей бытовой техники,
• серверов, компьютерных залов и дата-центров,
• систем связи и телекоммуникационного оборудования,
• систем безопасности, контроля доступа и видеонаблюдения.

ИБП ST3110SL позволяет подключить однофазную нагрузку к трехфазной сети (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех питающих фаз, что исключит возможность сетевого перекоса и избавит от необходимости постоянной межфазной балансировки.

ST3110SL – это ИБП онлайн топологии с высокочастотным двойным преобразованием энергии, благодаря которому устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (фазное – 90-295 В) без перехода в автономный режим,
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения,
• питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST3110SL отлично функционирует в связке с дизельгенераторными установками.

Установка и подключение

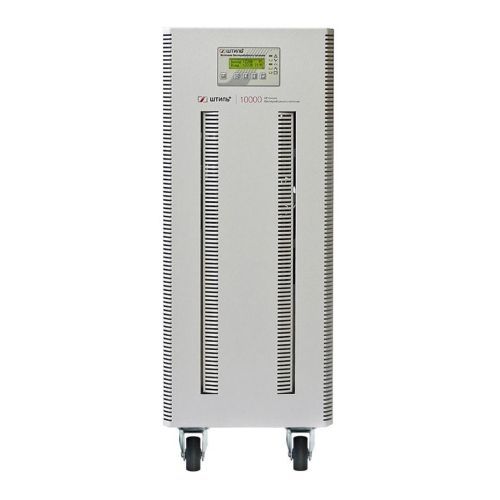

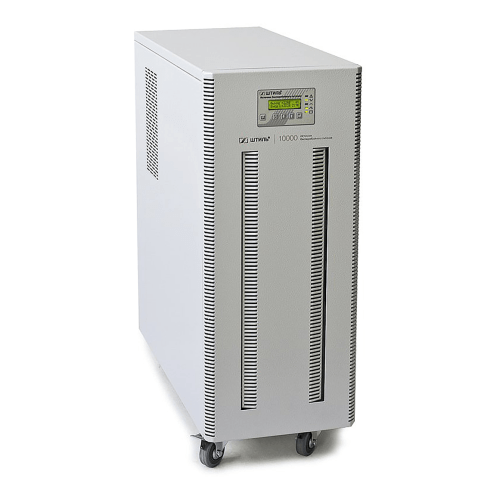

ИБП имеет напольное исполнение (tower), предполагающее установку на любой ровной горизонтальной поверхности на поворотные колесики.

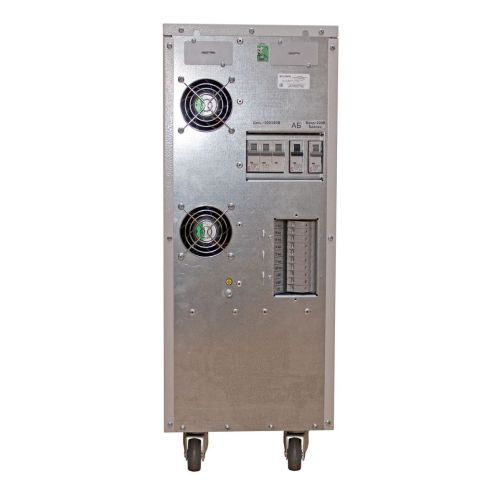

Электропитание нагрузки и подключение к сети выполняется через клеммные соединения.

Автономная работа

Для обеспечения автономной работы нагрузки ИБП имеет встроенные аккумуляторные батареи емкостью 9 Ач и зарядное устройство (ток от 1 до 4, шаг настройки 0,5 А). При 60% нагрузке АБ обеспечат резервное питание подключенной электротехники в течение 5 минут. Для увеличения времени автономной работы (до 38 мин при 100% загрузке) к ИБП также можно подключить внешние батарейные модули. Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке Автономная работа.

В ИБП применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

• отключать АБ при разряде на 80-85% (защита от «глубокого» разряда),
• заранее уведомить пользователя об износе АБ,
• точно прогнозировать время автономии при текущей нагрузке.

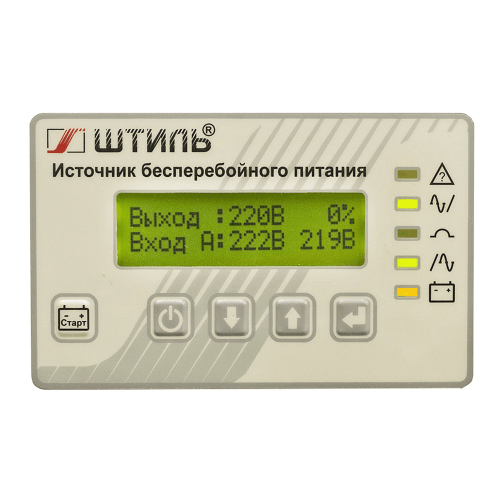

Панель управления

Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, функциональные клавиши и пять светодиодных индикаторов:

• «Авария» – произошла авария в работе устройства,
• «Сеть» – входная сеть в норме, штатный режим работы ИБП (on-line),
• «Байпас» – выполнен переход на байпас,
• «Выход» – на нагрузку подано напряжение,
• «Батарея» – состояние батарей.

Информация на ЖК-дисплее:

• значение напряжения на входе и выходе, а также процент загрузки ИБП,
• частота входной сети и выхода,
• значение напряжения батарей,
• активная и полная мощность нагрузки,
• состояние выхода и аварии с указанием причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд),
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени),
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

ST3110SL обладает современной системой защиты от:

• короткого замыкания,
• перегрузки по выходу,
• внутреннего перегрева.

ИБП способен автоматически перезапускаться после устранения причины срабатывания защиты.

Кроме того, изделие оснащено защитой от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийной защитой от любых неполадок (при их возникновении потребители отключаются или через байпас безразрывно переводятся на питание от сети).

Использование отдельного ввода для автоматического электронного байпаса позволяет предотвратить перекос нагрузки на одну из питающих фаз при работе в режиме байпас.

Как купить?

Купить ИБП ST3110SL и дополнительные аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

ST3110SL – это отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Средства мониторинга

Для модели ST3110SL возможна организация локального/удаленного мониторинга работы с помощью плат расширения, которые устанавливаются в специальные слоты, расположенные на задней панели устройства. Платы могут содержать следующие интерфейсы:

• RS-232 (протокол Megatec),
• RS-485 (протоколы Modbus RTU/Штиль),
• USB и mini-USB,
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль),
• «сухие» контакты.

Работа ИБП с установленной платой легко контролируется в веб-браузере или через специальное ПО Shtyl Device Manager (SDM).

Обратите внимание на то, что платы расширения не входят в стандартную комплектацию и приобретаются отдельно.

Преимущества

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология),
• идеальное синусоидальное выходное напряжение,
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,
• высокая точность стабилизации напряжения – ±2%,
• выходной коэффициент мощности – 0,8,
• входной коэффициент мощности – 0,99,
• малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.

Функциональность

• трехфазный вход и однофазный выход,
• плавный пуск,
• резервное питание за счёт встроенных АБ в течение 5 минут (при 60% нагрузке),
• увеличение времени резервного питания нагрузки до 38 мин (при 100% загрузке) за счёт подключения внешних батарейных модулей,
• совместимость в работе с генераторами,
• функция «холодного» старта,
• встроенный автоматический байпас,
• широкие возможности локального/удаленного мониторинга.

Высокая надежность

• многоуровневая электронная система защиты,
• автоматический перезапуск при восстановлении после аварий,
• полный набор функций контроля и управления АБ,
• самодиагностика при запуске и во время работы,
• высокая перегрузочная способность (особенно важно при работе с двигателями),
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
