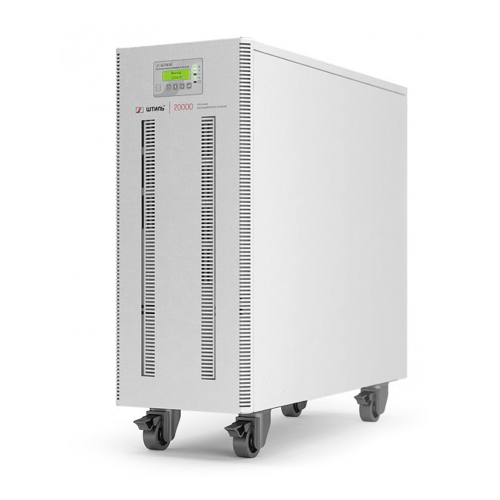

ИБП ST3120L (20 кВА)

Характеристики
Страна изготовления:
Россия
Бренд:
Штиль
Топология:
On-line (двойное преобразование)
Фазы на входе:
3 в 1
Номинальная входная частота, Гц:
50/60
Плавный пуск:
да
Полная мощность, ВА:
20000 Вт
Смотреть все
Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит
Наличие уточняйте у менеджера
Код: 64303
348 480
348 480
Количество:
Избранное
Сравнение
Заказать через:
Заказ по телефону:+7 (495) 133-16-70
Заказ по почте:zakaz@eco50.ru
ИБП ST3120L (20 кВА)
Описание

Онлайн ИБП ST3120L с трехфазным входом и однофазным выходом используется для организации бесперебойного электроснабжения и защиты от нестабильного напряжения в сети 380 В ответственных однофазных электроприборов суммарной мощностью до 20 кВА /16 кВт, например:

  • серверных, компьютерных залов и дата-центров,
  • телекоммуникационной техники и систем связи,
  • станочного и конвейерного оборудования,
  • систем видеонаблюдения и безопасности.

Уникальная конфигурация 3 в 1 обеспечивает подключение однофазной нагрузки к трехфазной сети (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех питающих фаз, что исключает возможность сетевого перекоса и избавляет от необходимости постоянной межфазной балансировки.

ST3120L – это источник питания онлайн топологии с высокочастотным двойным преобразованием напряжения, благодаря которому устройство позволяет:

  • стабилизировать входное напряжение в широком диапазоне (фазное – 90-295 В) без перехода в автономный режим,
  • моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения,
  • питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST3120L отлично функционирует в связке с дизельгенераторными установками.

Установка и подключение

ИБП предназначен для размещения на любой ровной горизонтальной поверхности на поворотные колесики.

Подключение нагрузки и входной сети осуществляется через клеммные соединения.

Автономная работа

Для обеспечения автономной работы нагрузки в ИБП предусмотрено встроенное зарядное устройство (ток 2 А) и разъем для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 150 Ач, что обеспечит автономную работу в течение 40 мин при 100% нагрузке (Таблица времени автономной работы).

Установка внешних батарей осуществляется в специальные батарейные модули или стеллажи.

В ИБП применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

  • отключать АБ при разряде на 80-85% (защита от «глубокого» разряда),
  • заранее уведомить пользователя об износе АБ,
  • точно прогнозировать время автономии при текущей нагрузке.

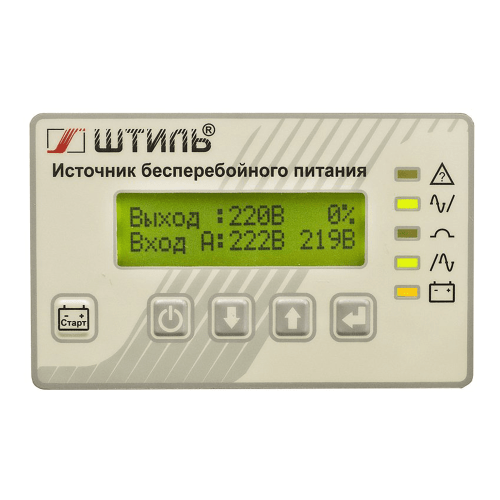

Панель управления

Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, функциональные клавиши и пять светодиодных индикаторов:

  • «Авария» – произошла авария в работе устройства,
  • «Сеть» – входная сеть в норме, штатный режим работы ИБП (on-line),
  • «Байпас» – выполнен переход на байпас,
  • «Выход» – на нагрузку подано напряжение,
  • «Батарея» – состояние батарей.

Информация на ЖК-дисплее:

  • значение входного и выходного напряжения,
  • процент загрузки ИБП,
  • частота входной сети и выхода,
  • значение напряжения батарей,
  • активная и полная мощность нагрузки,
  • состояние выхода,
  • аварии с указанием причин.

С помощью панели управления можно выполнить три теста АБ:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд),
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени),
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

ST3120L имеет современную электронную защиту от:

  • перегрузки,
  • короткого замыкания,
  • внутреннего перегрева.

После устранения причины включения защиты поддерживается автоматический перезапуск ИБП.

Также ИБП оснащен:

  • защитой от высокочастотных сетевых помех и импульсных перенапряжений,
  • аварийной защитой от неполадок в работе (при её включении нагрузка отключается или безразрывно через байпас переводится на сеть).

Средства мониторинга

Для проведения локальной настройки и мониторинга в модели ST3120L есть разъём RS232. Для организации дополнительного удаленного мониторинга на задней панели корпуса предусмотрен слот, позволяющий установить плату расширения со следующими интерфейсами:

  • Ethernet,
  • «сухие» контакты.

Обратите внимание на то, что плата расширения не входит в стандартную комплектацию и приобретается отдельно.

Как купить?

Купить ИБП ST3120L, аккумуляторные батареи и другие аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.



Преимущества


Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология),
  • идеальное синусоидальное выходное напряжение,
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,
  • высокая точность стабилизации напряжения – ±2%,
  • выходной коэффициент мощности – 0,8,
  • входной коэффициент мощности – 0,99,
  • малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.

Функциональность

  • трехфазный вход и однофазный выход,
  • плавный пуск,
  • резервное питание до 40 мин при 100% нагрузке,
  • совместимость в работе с генераторами,
  • функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения),
  • встроенный автоматический байпас,
  • широкие возможности локального/удаленного мониторинга и управления.

Высокая надежность

  • многоуровневая электронная система защиты,
  • автоматический перезапуск при восстановлении после аварий,
  • полный набор функций контроля и управления АБ,
  • самодиагностика при запуске и во время работы,
  • высокая перегрузочная способность (особенно важно при работе с двигателями),
  • срок службы не менее – 10 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Комплектация

1

ИБП переменного тока ST3120L 1 шт.

2

Руководство по эксплуатации 1 шт.

3

Упаковка 1 шт.

4

Гарантийный талон 1 шт.

Характеристики
Страна изготовления
Россия
Бренд
Штиль
Топология
On-line (двойное преобразование)
Вход
Фазы на входе
3 в 1
Номинальная входная частота, Гц
50/60
Плавный пуск
да
Выход
Полная мощность, ВА
20000 Вт
Номинальная мощность, Вт
16000 Вт
Форма выходного напряжения
чистая синусоида
Крест-фактор
3:1
Встроенные АБ (аккумуляторные батареи)
Наличие встроенных батарей
Нет
Тип АБ
герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В
192
Холодный старт
да
Срок службы АБ, лет
0 — 7 эксплуатации)
Поддержка подключения внешних АБ
Да
Надежность и эксплуатационные характеристики
Относительная влажность, %
от 0 до 95 (без конденсата)
Тип охлаждения
принудительное (вентиляторное)
Гарантия
24 мес.
Размеры и вес
Форм-фактор
Напольный
Вес
43 кг
Другое
Функциональные клавиши
управление отображаемым на ЖК-дисплее меню, настройка ИБП
Диапазон рабочей температуры, С
от +5 до +40
Степень защиты от пыли и влаги
IP20
Ethernet
опция (требуется установка карты мониторинга)
«Сухие» контакты
опция (требуется установка карты мониторинга)
Функционал управления АБ
калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Диапазон температуры хранения, С
от -40 до +40
Допустимый диапазон входной частоты, Гц
43-57
Входной коэффициент мощности
0,99
Фазы на выходе
однофазное
Диапазон настройки выходного напряжения, В
220-240
Точность выходного напряжения, %
±2
Номинальная выходная частота, Гц
50/60
Точность стабилизации выходной частоты (при работе от АБ), %
±0,1
ЖК-дисплей
отображение рабочего состояния системы и основных входных и выходных параметров
Входная сеть
клеммное подключение (L1, L2, L3, N, PE)
Нагрузка (выходные разъёмы)
клеммное подключение (L, N)
Режимы работы
on-line, автономный, байпас, ECO
Тип входной сети
трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
Совместимость с генератором
да
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %
+20%, шаг настройки – 1 В, по умолчанию: +10%
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %
-20%, шаг настройки – 1 В, по умолчанию: -10%
Выходной коэффициент мощности
0,8
Перегрузочная способность (при работе в режиме on-line или от батарей)
105-130% – в течение 600 с, 130-150% – в течение 60 с, более 150% – в течение 1 с (с последующим переключением на байпас)
КПД в режиме on-line, %
95
КПД при работе через байпас или в режиме ECO, %
99
КПД в автономном режиме, %
94
Время переключения в автономный режим из режима on-line, мс
0
Время переключения в автономный режим из режима ECO, мс
5
Ориентировочное время автономной работы (при 80% загрузке ИБП)
Зависит от ёмкости выбранных АБ
Защита от «глубокого» разряда батарей
да
Защита от аварии в ИБП
электронная аварийная защита
Электронный автоматический байпас
да
RS-232
в базовой комплектации
Рабочая высота, м
до 1000 м над уровнем моря
Номинальный ток заряда встроенного ЗУ, А
2
Предельный диапазон фазного/линейного входного напряжения, В
90-295/155-510
Максимальный входной ток одной фазы, А
40
Номинальное фазное/линейное входное напряжение, В
220/380
Рабочий диапазон фазного/линейного входного напряжения, В
160-275/275-475 при нагрузке 100%, 135-160/235-275 при нагрузке 75%, 90-135/155-235 при нагрузке 50%
Отдельный ввод электронного байпаса
да
Вход байпаса
клеммное подключение (L)
Номинальное выходное напряжение, В
220
Установка
в помещении
Перегрев
электронная защита с автовосстановлением
Короткое замыкание
электронная защита с автовосстановлением
Перегрузка по выходу
электронная защита с автовосстановлением
Максимальный выходной ток, А
90
Цвет корпуса
серый
