ИБП STR1101LD (1000 ВА)

Онлайн ИБП STR1101LD универсального исполнения предназначен для обеспечения бесперебойного и качественного электропитания широкого класса приборов суммарной мощностью до 1000 ВА /900 Вт, например:

• серверных, компьютерных залов и дата-центров,
• сетевого оборудования и телекоммуникационной техники,
• систем безопасности, аварийной сигнализации и видеонаблюдения,
• контрольно-измерительных приборов и устройств АСУ ТП.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель STR1101LD отлично функционирует в связке с дизельгенераторными установками.

STR1101LD – это ИБП с технологией двойного преобразования, благодаря чему устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода на АБ,
• моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения,
• питать нагрузку идеальным синусоидальным напряжением.

Установка и подключение

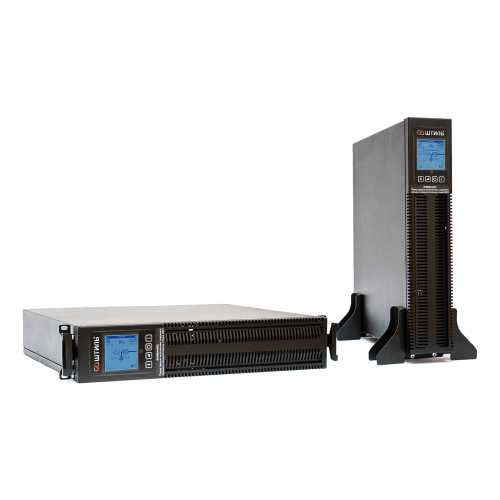

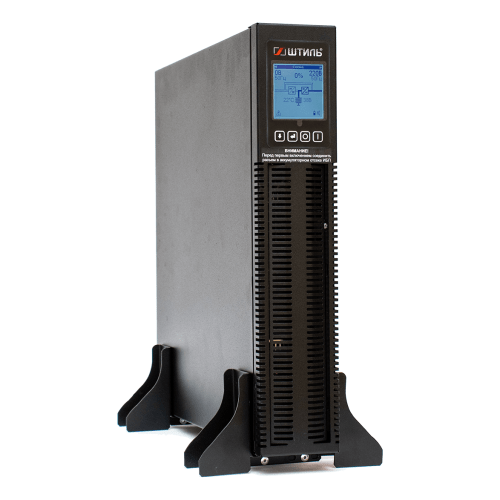

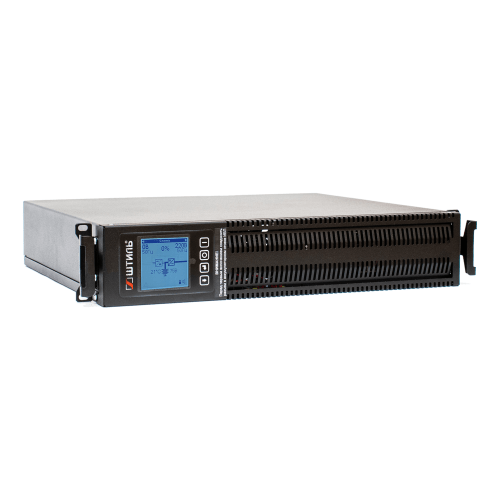

STR1101LD может устанавливаться двумя способами: вертикально на любой ровной горизонтальной поверхности (на упоры для вертикальной установки), горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов или стоек. Детали для крепления обоими способами входят в комплект поставки устройства.

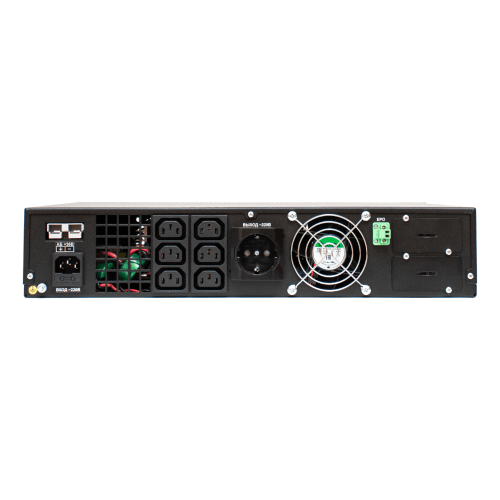

Для подключения электрооборудования ИБП имеет следующие разъемы: шесть «компьютерных» розеток С13 и одну евророзетку. Подключение к входной сети выполняется через разъем C14.

Внимание! Разъемы для подключения нагрузки сегментированы на основные и неприоритетные. При работе ИБП от АБ снижение уровня заряда АБ до 20% (это значение можно изменить в настройках меню) приведет к обесточиванию неприоритетных разъёмов. Электропитание основных выходных разъёмов осуществляется вплоть до «глубокого» разряда АБ.

Автономная работа

ИБП обладает встроенным зарядным устройством (ток 10 А) и возможностью подключения внешних свинцово-кислотных АБ, за счет которых обеспечивается необходимое время автономной работы нагрузки (Таблица времени автономной работы).

Установка внешних батарей, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях, так и в батарейных стеллажах.

В ИБП применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:

• интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением)),
• термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).

Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.

Панель управления

STR1101LD имеет современный цифровой ЖК-дисплей со встроенным гироскопом, за счет которого ИБП автоматически меняет ориентацию экрана в зависимости от положения устройства.

Информация на ЖК-дисплее:

• значение входного напряжения и входной частоты,
• значение выходного напряжения и выходной частоты,
• процент загрузки ИБП относительно номинальной выходной мощности,
• активная и полная мощность,
• мнемосхема, отображающая состояние ИБП,
• температура, напряжение и ток АБ,
• внутренняя температура устройства,
• уровень заряда АБ и прогнозируемое время автономной работы,
• оповещение об авариях с указанием их причины,
• режимы работы: онлайн, байпас или питание от АБ,
• состояние звуковой сигнализации.

Настройка основных параметров работы ИБП:

• режима работы (on-line или ЭКО),
• режима байпаса (авто, включен или выключен),
• способа запуска (авто или по кнопке),
• выходного напряжения (220, 230 или 240 В),
• номинальной выходной частоты (50/60 Гц),
• уровня заряда АБ, при котором происходит отключение неприоритетной нагрузки (от 10 до 90% с шагом 5%),
• уровня «глубокого» разряда батарей.

Запуск трех видов теста аккумуляторных батарей:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд),
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени),
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей».

Система охлаждения

Устройство оснащено малошумным вентилятором с автоматической скоростью вращения.

Защита

В ИБП STR1101LD применена электронная защита от:

• перегрузки,
• короткого замыкания,
• внутреннего перегрева.

После устранения причины включения данной защиты устройство перезапускается.

Кроме того, у ИБП присутствует защита от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийная защита от неполадок в работе (при её активации нагрузка отключается или через байпас бесперебойно переводится на сеть).

Средства мониторинга

STR1101LD имеет широкие возможности для организации локального/удаленного мониторинга и управления работы. Для этого к ИБП подключаются платы расширения со следующими интерфейсами:

• RS-232 (протокол Megatec),
• RS-485 (протоколы Modbus RTU/Штиль),
• USB и mini-USB,
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль),
• «сухие» контакты.

Функционирование ИБП с установленной платой можно отслеживать прямо в веб-браузере или программе Shtyl Device Manager (SDM). Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.

Как купить?

Купить ИБП STR1101LD, внешние аккумуляторы и дополнительные аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Преимущества

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология),
• идеальное синусоидальное выходное напряжение,
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,
• высокая точность стабилизации напряжения – ±2%,
• выходной коэффициент мощности – 0,9,
• входной коэффициент мощности – 0,99,
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке,
• выходное напряжение настраивается в диапазоне 220-240 В.

Функциональность

• универсальное исполнение – напольное/стоечное,
• функция «горячей» замены АБ без отключения оборудования,
• ЖК-дисплей со встроенным гироскопом,
• плавный пуск,
• резервное питание за счёт внешних АБ,
• сегментация нагрузки на основную и неприоритетную,
• совместимость в работе с генераторами,
• функция «холодного» старта,
• встроенный автоматический байпас,
• широкие возможности локального/удаленного мониторинга.

Высокая надежность

• многоуровневая электронная система защиты,
• автоматический перезапуск при восстановлении после аварий,
• полный набор функций контроля и управления АБ,
• самодиагностика при запуске и во время работы,
• высокая перегрузочная способность (особенно важно при работе с двигателями),
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
