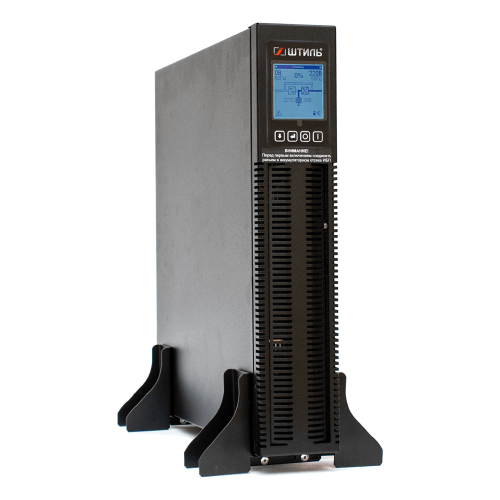

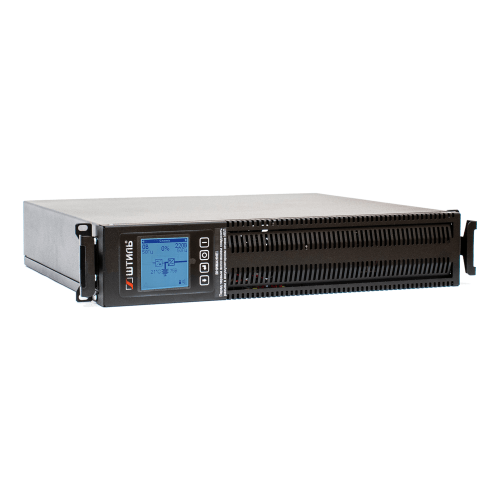

ИБП STR1101SL (1000 ВА)

Характеристики
Страна изготовления:
Россия
Бренд:
Штиль
Топология:
On-line (двойное преобразование)
Фазы на входе:
1 в 1
Рабочий диапазон входного напряжения, В:
175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В:
90-295
Номинальная входная частота, Гц:
50
Смотреть все
Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит
Наличие уточняйте у менеджера
Код: 64454
45 810
45 810
Количество:
Избранное
Сравнение
Заказать через:
Заказ по телефону:+7 (495) 133-16-70
Заказ по почте:zakaz@eco50.ru
ИБП STR1101SL (1000 ВА)
Описание

Онлайн ИБП STR1101SL универсального исполнения предназначен для обеспечения бесперебойного и качественного электропитания широкого класса приборов суммарной мощностью до 1000 ВА /900 Вт, например:

  • серверных, компьютерных залов и дата-центров,
  • сетевого оборудования и телекоммуникационной техники,
  • систем безопасности, аварийной сигнализации и видеонаблюдения,
  • контрольно-измерительных приборов и устройств АСУ ТП.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель STR1101SL отлично функционирует в связке с дизельгенераторными установками.

STR1101SL – это ИБП с технологией двойного преобразования, благодаря чему устройство позволяет:

  • стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода на АБ,
  • моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения,
  • питать нагрузку идеальным синусоидальным напряжением.

Установка и подключение

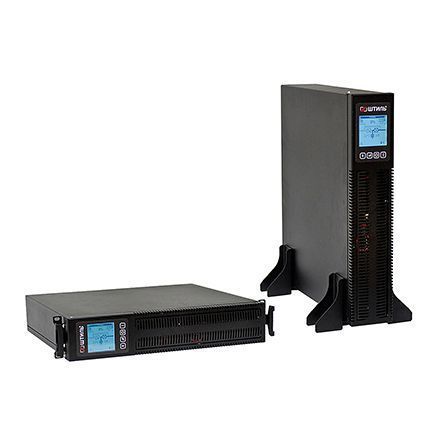

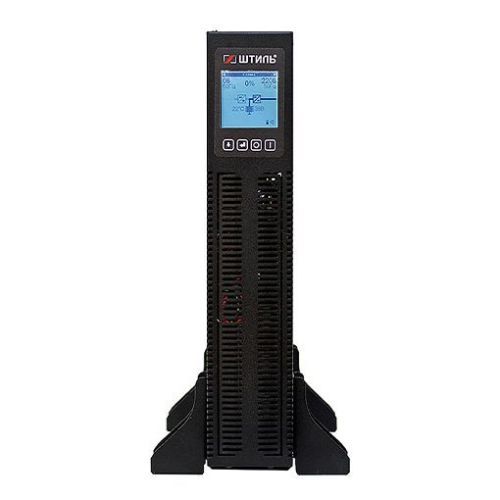

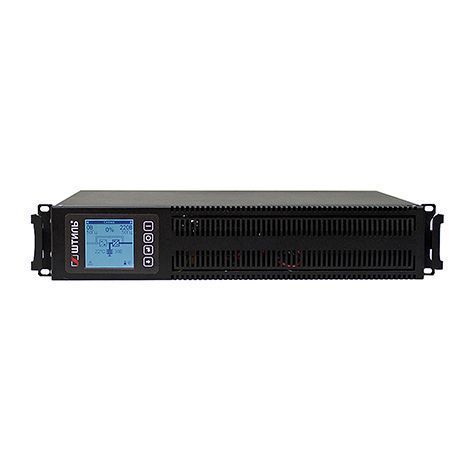

STR1101SL может устанавливаться двумя способами: вертикально на любой ровной горизонтальной поверхности (на упоры для вертикальной установки), горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов или стоек. Детали для крепления обоими способами входят в комплект поставки устройства.

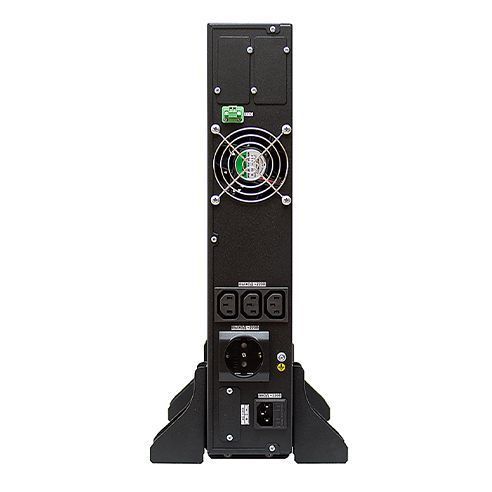

Для подключения электрооборудования ИБП имеет следующие разъемы: шесть «компьютерных» розеток С13 и одну евророзетку. Подключение к входной сети выполняется через разъем С14.

Внимание! Разъемы для подключения нагрузки сегментированы на основные и неприоритетные. При работе ИБП от АБ снижение уровня заряда АБ до 20% (это значение можно изменить в настройках меню) приведет к обесточиванию неприоритетных разъёмов. Электропитание основных выходных разъёмов осуществляется вплоть до «глубокого» разряда АБ.

Автономная работа

ИБП оснащен встроенными аккумуляторными батареями ёмкостью 9 Ач и зарядным устройством (ток 1 А). При 100% загрузке ИБП потребители будут обеспечены автономным питанием в течение 5 минут. К ИБП также можно подключить внешний батарейный модуль BMRT-36-18 ёмкостью 18 Ач, за счет которого время автономной работы нагрузки может быть увеличено до 27 мин (при 100% загрузке). Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке Автономная работа.

В случае выхода из строя встроенных АБ предусмотрена их «горячая» замена. При этом замена батарей не влияет на гарантию.

Внимание! Изначально внутренние АБ не подсоединены к ИБП. Это сделано для того, чтобы не произошел их саморазряд. Поэтому перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.

В STR1101SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.

Панель управления

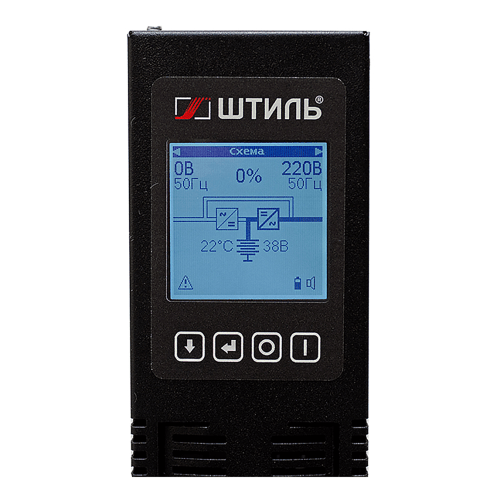

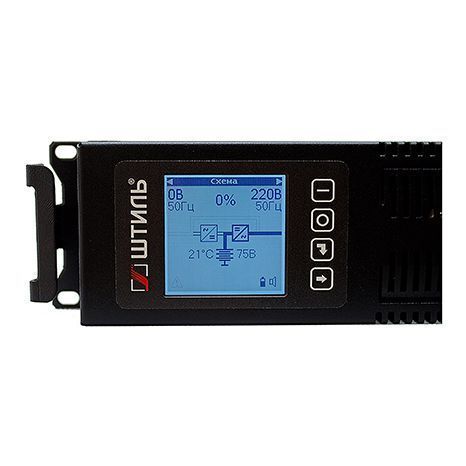

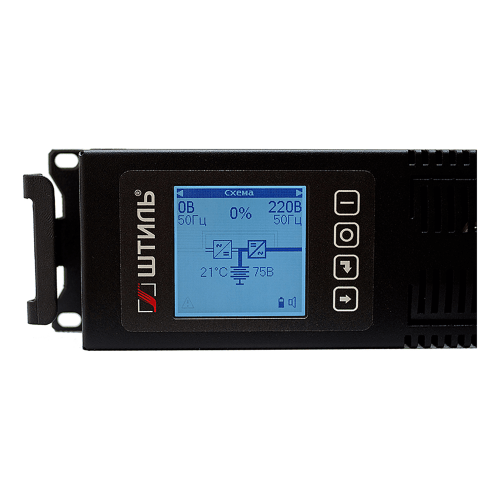

STR1101SL имеет современный цифровой ЖК-дисплей со встроенным гироскопом, за счет которого ИБП автоматически меняет ориентацию экрана в зависимости от положения устройства.

Информация на ЖК-дисплее:

  • значение входного напряжения и входной частоты,
  • значение выходного напряжения и выходной частоты,
  • процент загрузки ИБП относительно номинальной выходной мощности,
  • активная и полная мощность,
  • мнемосхема, отображающая состояние ИБП,
  • температура, напряжение и ток АБ,
  • внутренняя температура устройства,
  • уровень заряда АБ и прогнозируемое время автономной работы,
  • оповещение об авариях с указанием их причины,
  • режимы работы: онлайн, байпас или питание от АБ,
  • состояние звуковой сигнализации.

Настройка основных параметров работы ИБП:

  • режима работы (on-line или ЭКО),
  • режима байпаса (авто, включен или выключен),
  • способа запуска (авто или по кнопке),
  • выходного напряжения (220, 230 или 240 В),
  • номинальной выходной частоты (50/60 Гц),
  • уровня заряда АБ, при котором происходит отключение неприоритетной нагрузки (от 10 до 90% с шагом 5%),
  • уровня «глубокого» разряда батарей.

Запуск трех видов теста аккумуляторных батарей:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд),
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени),
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей».

Система охлаждения

Устройство оснащено малошумным вентилятором с автоматической скоростью вращения.

Защита

В ИБП STR1101SL применяется современная электронная защита от:

  • перегрузки,
  • короткого замыкания,
  • внутреннего перегрева.

Поддерживается автоматический перезапуск ИБП после устранения причины «ухода» в защиту.

Кроме этого, устройство имеет:

  • защиту сети от высокочастотных помех – 150 кГц - 30 МГц,
  • защиту нагрузки от сетевых помех (между фазой и нейтралью) – до 2,5 кГц,
  • аварийную защиту от неполадок в работе (при срабатывании устройство обесточивает нагрузку или через байпас безразрывно переводит её питание на сеть).

Как купить?

Купить ИБП STR1101SL и аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

STR1101SL – это отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Средства мониторинга

STR1101SL имеет широкие возможности для организации локального/удаленного мониторинга и управления работы. Для этого к ИБП подключаются платы расширения со следующими интерфейсами:

  • RS-232 (протокол Megatec),
  • RS-485 (протоколы Modbus RTU/Штиль),
  • USB и mini-USB,
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль),
  • «сухие» контакты.

Функционирование ИБП с установленной платой можно отслеживать прямо в веб-браузере или программе Shtyl Device Manager (SDM).

Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.

Преимущества


Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология),
  • идеальное синусоидальное выходное напряжение,
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,
  • высокая точность стабилизации напряжения – ±2%,
  • выходной коэффициент мощности – 0,9,
  • входной коэффициент мощности – 0,99,
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке,
  • выходное напряжение настраивается в диапазоне 220-240 В.

Функциональность

  • универсальное исполнение – напольное/стоечное,
  • «горячая» замена батарейного блока (без отключения нагрузки),
  • плавный пуск,
  • резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке),
  • увеличение времени резервного питания нагрузки до 27 мин (при 100% загрузке) за счёт подключения внешнего батарейного модуля BMRT-36-18,
  • совместимость в работе с генераторами,
  • функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения),
  • встроенный автоматический байпас,
  • широкие возможности локального/удаленного мониторинга и управления.

Высокая надежность

  • многоуровневая электронная система защиты,
  • автоматический перезапуск при восстановлении после аварий,
  • полный набор функций контроля и управления АБ,
  • самодиагностика при запуске и во время работы,
  • высокая перегрузочная способность (особенно важно при работе с двигателями),
  • срок службы – не менее 10 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Комплектация

1

ИБП переменного тока STR1101SL 1 шт.

2

Сетевой шнур Schuko-C13-1,5-3х0,75, длина 1,5 м 1 шт.

3

Кабель нагрузки С14-С13-1,5-3x0,75, длина 1,5 м 1 шт.

4

Кронштейн для горизонтального крепления 2 шт.

5

Упор для вертикальной установки 2 шт.

6

Защитная заглушка для разъёма типа TD50A (разъем для подключения внешних АБ) 1 шт.

7

Руководство по эксплуатации 1 шт.

8

Упаковка 1 шт.

9

Гарантийный талон 1 шт.

Характеристики
Страна изготовления
Россия
Бренд
Штиль
Топология
On-line (двойное преобразование)
Вход
Фазы на входе
1 в 1
Рабочий диапазон входного напряжения, В
175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В
90-295
Номинальная входная частота, Гц
50
Плавный пуск
да
Выход
Полная мощность, ВА
1000 Вт
Номинальная мощность, Вт
900 Вт
Форма выходного напряжения
чистая синусоида
Чистый синус
Да
Крест-фактор
3:1
Встроенные АБ (аккумуляторные батареи)
Наличие встроенных батарей
Да
Тип АБ
герметичные, необслуживаемые, свинцово-кислотные
Ёмкость АКБ (С20), Ач
9
Количество встроенных АБ 12В, шт.
3
Номинальное напряжение АБ, В
36
Холодный старт
да
Срок службы АБ, лет
0 — 7 эксплуатации)
Поддержка подключения внешних АБ
Да
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С
от +5 до +40
Диапазон температуры хранения, °С
от -60 до +50
Относительная влажность, %
от 0 до 80 (без конденсата)
Класс защиты
IP20
Тип охлаждения
принудительное (вентиляторное)
Уровень шума, дБ
<45
Наработка на отказ, ч
≥70000
Гарантия
24 мес.
Размеры и вес
Форм-фактор
напольный / в стойку
Тип ключей
IGBT-транзисторы
Длина
400 мм
Глубина
401 м
Высота
88 м
Вес
15 кг
Другое
Ширина
482
Страна производитель
Россия
Функциональные клавиши
смена отображаемых на ЖК-дисплее экранов, настройка ИБП
Диапазон рабочей температуры, С
от +5 до +40
Степень защиты от пыли и влаги
IP20
Габаритные размеры ВхШхГ (в упаковке), мм
520х480х140
USB
опция (требуется установка карты мониторинга)
Ethernet
опция (требуется установка карты мониторинга)
RS-485
опция (требуется установка карты мониторинга)
«Сухие» контакты
опция (требуется установка карты мониторинга)
Номинальное входное напряжение, В
220
Функционал управления АБ
калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Диапазон температуры хранения, С
от -40 до +40
Высота установки в стойку, U
2
Допустимый диапазон входной частоты, Гц
45-65
Входной коэффициент мощности
0,99
Фазы на выходе
однофазное
Диапазон настройки выходного напряжения, В
220-240, шаг 10
Точность выходного напряжения, %
±2
Номинальная выходная частота, Гц
при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60
Точность стабилизации выходной частоты (при работе от АБ), %
±0,2
Входная сеть
IEC-320-C14
Нагрузка (выходные разъёмы)
IEC-320-C13 (6 шт.), евророзетка (1 шт.)
Защита от импульсных перенапряжений
варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс)
Режимы работы
on-line, автономный, байпас, ECO
Тип входной сети
однофазная трехпроводная (L, N, PE)
Совместимость с генератором
да
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Потребляемая мощность в режиме холостого хода, Вт
25
Выходной коэффициент мощности
0,9
Перегрузочная способность (при работе в режиме on-line или от батарей)
101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
Перегрузочная способность (при работе через байпас или в режиме ECO)
200% – в течение 40 с
КПД в режиме on-line, %
95
КПД при работе через байпас или в режиме ECO, %
99
КПД в автономном режиме, %
86
Время переключения в автономный режим из режима on-line, мс
0
Время переключения в автономный режим из режима ECO, мс
7
Ориентировочное время автономной работы (при 80% загрузке ИБП)
8 мин
Защита сети от высокочастотных помех
150 кГц - 30 МГц
Защита нагрузки от сетевых помех (между фазой и нейтралью)
до 2,5 кГц
Защита от «глубокого» разряда батарей
да
Защита от аварии в ИБП
электронная аварийная защита
Электронный автоматический байпас
да
Звуковой сигнал
автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)
RS-232
опция (требуется установка карты мониторинга)
mini-USB
опция (требуется установка карты мониторинга)
Рабочая высота, м
до 3000 м над уровнем моря
Номинальный ток заряда встроенного ЗУ, А
1
Возможность «горячей» замены встроенных АБ
да
Время заряда встроенных АБ, ч
не более 8 (до 90% емкости)
Первоочередное отключение неприоритетной нагрузки
да
EPO
разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
Поворотный ЖК-дисплей со встроенным гироскопом
отображение рабочего состояния системы и основных входных и выходных параметров
Уровень заряда, при котором происходит отключение неприоритетной нагрузки
устанавливается пользователем (по умолчанию – 20%)
Цвет корпуса
Черный
Максимальный входной ток, А
6
Максимальный выходной ток, А
4,5
Перегрузка по выходу
электронная защита c автовосстановлением
Короткое замыкание
электронная защита c автовосстановлением
Перегрев
электронная защита c автовосстановлением
Установка
в помещении
Номинальное выходное напряжение, В
220
ИБП STR1101SL (1000 ВА) отзывы

Loading...
Документы
Наши работы
Fronius
МАП Dominator
МАП Titanator
Покупатели, которые приобрели ИБП STR1101SL (1000 ВА), также купили
Мы используем файлы cookie, чтобы сайт был лучше для вас.

Не торопитесь уходить!

Мы приготовили для Вас специальный подарок - купон на скидку!
Скидка 10%
Действует 24 ч.
