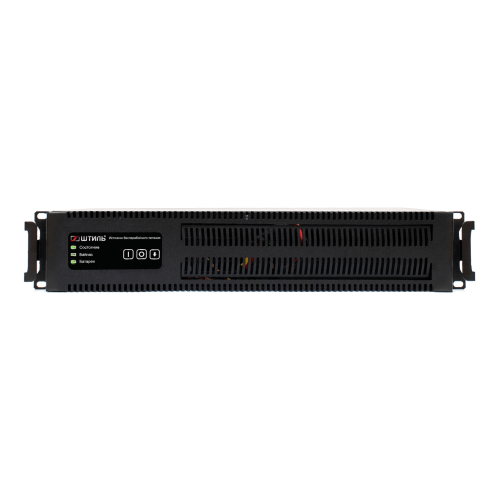

Онлайн ИБП STR300SL-27 напольного/стоечного исполнения применяется для обеспечения автономной работы и защиты от перепадов напряжения ответственного оборудования суммарной мощностью до 300 ВА/225 Вт, например:
- сетевого оборудования,
- систем видеонаблюдения,
- аварийной сигнализации,
- блоков управления системы «умный дом»,
- маломощной бытовой техники.
ИБП имеет усовершенствованный алгоритм работы корректора коэффициента мощности, за счет которого обеспечивается эффективное взаимодействие с генераторными установками.
В ИБП STR300L-27 применена технология двойного преобразования энергии, обеспечивающая:
- непрерывную стабилизацию напряжения в диапазоне 90-295 В с высокой точностью (±2%) без перехода на аккумуляторы,
- мгновенное и безразрывное переключение питания нагрузки на батареи при отключении электричества в сети или его выходе за пределы стабилизации,
- электропитание потребителей напряжением идеальной синусоидальной формы в любых режимах работы.
Устройство оснащено малошумным вентилятором с автоматической скоростью вращения.
Установка и подключение

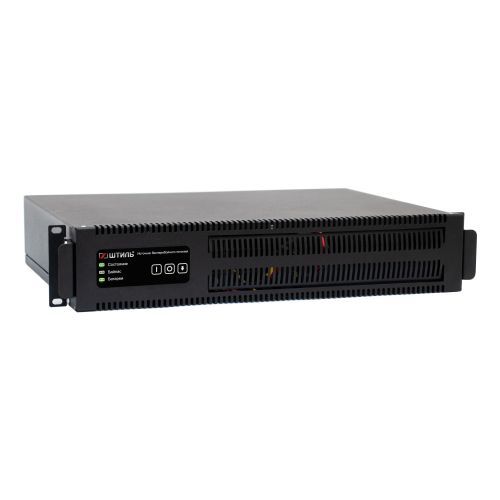

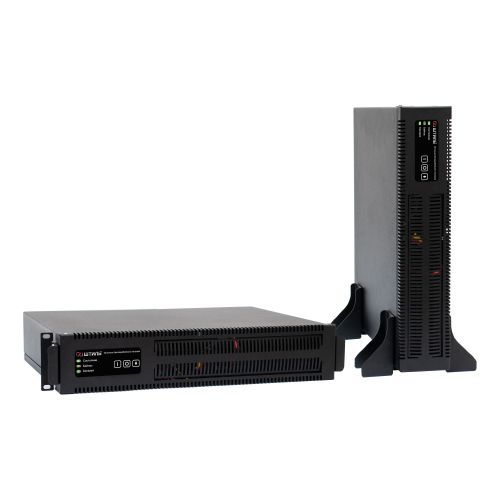

Универсальный корпус STR300L-27 позволяет устанавливать его двумя способами:

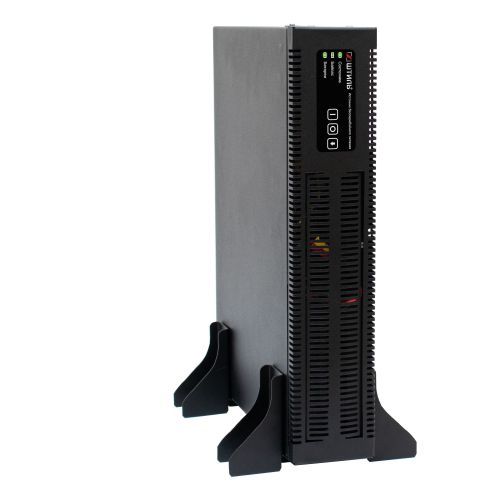

- напольно в вертикальном положении,
- горизонтально в стойке 19 дюймов (при размещении прибора не на полке рекомендуется дополнительно приобрести комплект для монтажа в стойку).
Подключение устройства выполняется через следующие разъемы:
- для нагрузки – три «компьютерные» розетки С13,
- для электросети – кабель с евровилкой длиной 1,5 м.
Панель управления
Панель управления STR300SL-27 имеет функциональные кнопки и три светодиодных индикатора:
- «Состояние» – режим работы устройства и возникновение аварий,
- «Байпас» – работа через байпас/ЭКО-режим,
- «Батарея» – состояние батарей.
Функциональные кнопки позволяют включать/выключать ИБП, выполнять «холодный» старт, менять режим работы (онлайн, байпас или ECO), а также тестировать аккумуляторы (10-секундное принудительное питание нагрузки от аккумулятора). Тест запускается при 3-секундном удержании кнопки «Смена режима».
Внимание! Тестирование батареи рекомендуется выполнять не реже одного раза в полгода.
Автономная работа
Автономную работу нагрузки обеспечивают встроенные зарядное устройство (ток 3 А) и батарейный блок с тремя аккумуляторами суммарной ёмкостью 27 Ач. При 100% нагрузке резервное питание подключенной электротехники продлится 32 минуты (Таблица времени автономной работы).
В случае выхода из строя батарейного блока возможна его «горячая» замена, которая не повлияет на гарантию. Купить сменный батарейный блок.
Внимание! Изначально внутренний батарейный блок не подсоединен к ИБП. Это сделано для того, чтобы не произошел саморазряд его аккумулятора. Перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.
Для увеличения времени автономной работы до 1 ч 20 мин при 100% загрузке предусмотрено подключение батарейного модуля BMRT-12-27 (Таблица времени автономной работы).
В ИБП используются современные технологии сокращения времени заряда и продления срока службы батарей (интеллектуальный заряд и термокомпенсация заряда), а также алгоритмы, позволяющие:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда),
- уведомлять пользователя об износе АБ,
- прогнозировать время автономии при текущей нагрузке (значение отображается в веб-интерфейсе устройства, для подключения необходима карта мониторинга).
Средства мониторинга и настройки
В STR300SL-27 предусмотрена установка одной карты мониторинга для контроля состояния ИБП и настройки его параметров. В интернет-магазине «Штиль» представлено несколько моделей карт мониторинга со следующими интерфейсами:
- RS-232 (протокол Megatec),
- RS-485 (протокол Штиль),
- USB и mini-USB,
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль),
- «сухие» контакты,
- датчик температуры.
Состояние ИБП STR300SL-27 можно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM). Редактирование параметров ИБП (режима запуска и работы, выходного напряжения, номинальной выходной частоты при работе от АБ, режима байпаса, вкл./выкл. звуковой сигнализации, параметров АБ, тестов АБ) выполняется только через меню «Настройки» программы Shtyl Device Manager при локальном подключении компьютера к ИБП через USB-интерфейс или интерфейс RS-232.
Для удаленного просмотра состояния ИБП в веб-браузере необходимо подключение прибора к сети интернет, выполняющееся через Ethernet-разъём. Для организации такого подключения необходима плата расширения интерфейсов IC-SNMP/Web или IC-SNMP/mini-USB.
Обратите внимание! Карта мониторинга не входит в комплект поставки и приобретается отдельно.
Защита
STR300SL-27 оснащен несколькими видами электронной защиты:
- от перегрузки,
- от короткого замыкания,
- от внутреннего перегрева.
После устранения причины срабатывания защиты устройство автоматически перезапускается.
Кроме того, ИБП имеет:
- защиту сети от высокочастотных помех – 150 кГц - 30 МГц,
- защиту нагрузки от сетевых помех (между фазой и нейтралью) – до 2,5 кГц,
- аварийную защиту от неполадок в работе (при их возникновении ИБП отключает нагрузку или безразрывно переводит её питание на сеть через байпас).
Как купить?
Купить ИБП STR300SL-27 и дополнительные аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с быстрой доставкой по Москве и другим регионам России.
Онлайн ИБП STR300SL-27 бренда «Штиль» – это отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.
Преимущества
Превосходные технические характеристики
- безразрывное мгновенное переключение на питание от АБ (онлайн топология),
- идеальное синусоидальное выходное напряжение,
- широкий диапазон входного напряжения (90-295 В) без перехода на АБ,
- высокая точность стабилизации напряжения – ±2%,
- входной коэффициент мощности – 0,99,
- малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке,
- высокая перегрузочная способность при работе через байпас или в режиме ECO – 200% в течение 40 с.
Функциональность
- универсальное исполнение – напольное/стоечное,
- «горячая» замена батарейного блока (без отключения нагрузки),
- плавный пуск,
- резервное питание за счёт встроенных АБ в течение 32 минут (при 100% нагрузке),
- увеличение времени резервного питания нагрузки до 80 мин (при 100% загрузке) за счёт подключения внешнего батарейного модуля BMRT-12-27,
- совместимость в работе с генераторами,
- функция «холодного» старта,
- встроенный автоматический байпас,
- широкие возможности локального/удаленного мониторинга и управления,
- настройка выходного напряжения в диапазоне 210-240 В (требуется карта мониторинга).
Высокая надежность
- многоуровневая электронная система защиты,
- автоматический перезапуск после устранения причины аварии,
- полный набор функций контроля и управления АБ,
- самодиагностика при запуске и во время работы,
- высокая перегрузочная способность (особенно важно при работе с двигателями),
- срок службы – не менее 10 лет.
Энергоэффективность
- поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
- КПД 91% в режиме on-line и 99% в режиме ECO и при работе через байпас,
- охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
Комплектация
1 | ИБП переменного тока STR300SL-27 | 1 шт. |
---|---|---|
2 | Сетевой кабель с вилкой типа «Schuko - C13» (евровилка), длина 1,5 м | 1 шт. |
3 | Кабель нагрузки С13-С14, длина 1,5 м | 1 шт. |
4 | Кронштейн для горизонтального крепления | 2 шт. |
5 | Упор для вертикальной установки | 2 шт. |
6 | Руководство по эксплуатации | 1 шт. |
7 | Упаковка (картонный короб) | 1 шт. |
8 | Гарантийный талон | 1 шт. |
Страна изготовления | Россия |
Бренд | Штиль |
Топология | On-line (двойное преобразование) |
Вход | |
Фазы на входе | 1 в 1 |
Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
Предельный диапазон входного напряжения, В | 90-295 |
Номинальная входная частота, Гц | 50 |
Плавный пуск | да |
Выход | |
Полная мощность, ВА | 300 Вт |
Номинальная мощность, Вт | 225 Вт |
Форма выходного напряжения | чистая синусоида |
Крест-фактор | 3:1 |
Встроенные АБ (аккумуляторные батареи) | |
Наличие встроенных батарей | Да |
Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
Ёмкость АКБ (С20), Ач | 27 |
Количество встроенных АБ 12В, шт. | 3 |
Номинальное напряжение АБ, В | 12 |
Холодный старт | да |
Срок службы АБ, лет | 0 — 7 эксплуатации) |
Поддержка подключения внешних АБ | Да |
Надежность и эксплуатационные характеристики | |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Тип охлаждения | принудительное (вентиляторное) |
Гарантия | 24 мес. |
Размеры и вес | |
Форм-фактор | напольный / в стойку |
Глубина | 350 м |
Высота | 89 мм |
Вес | 16 кг |
Другое | |
Ширина | 440 |
Страна производитель | Россия |
Светодиодная индикация | состояние, байпас, батарея |
Функциональные клавиши | «Вкл», «Откл», «Смена режима» |
Диапазон рабочей температуры, С | от +5 до +40 |
Степень защиты от пыли и влаги | IP20 |
Габаритные размеры ВхШхГ (в упаковке), мм | 520х430х140 |
USB | опция (требуется установка карты мониторинга) |
Ethernet | опция (требуется установка карты мониторинга) |
RS-485 | опция (требуется установка карты мониторинга, обмен данными только с оборудованием «Штиль») |
«Сухие» контакты | опция (требуется установка карты мониторинга) |
Номинальное входное напряжение, В | 230 |
Функционал управления АБ | 10-ти секундный тест, защита от глубокого разряда, термокомпенсация заряда |
Диапазон температуры хранения, С | от -40 до +40 |
Высота установки в стойку, U | 2 |
Допустимый диапазон входной частоты, Гц | 45-65 |
Входной коэффициент мощности | 0,99 |
Фазы на выходе | однофазное |
Диапазон настройки выходного напряжения, В | 210-240, шаг 5 |
Точность выходного напряжения, % | ±2 |
Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50 (по умолчанию)/ 60 (требуется карта мониторинга) |
Точность стабилизации выходной частоты (при работе от АБ), % | ±0,2 |
Входная сеть | IEC-320-C14 |
Нагрузка (выходные разъёмы) | IEC-320-C13 (3 шт.) |
Защита от импульсных перенапряжений | варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) |
Режимы работы | on-line, автономный, байпас, ECO |
Тип входной сети | однофазная трехпроводная (L, N, PE) |
Совместимость с генератором | да |
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % | +5, +10, +15, +20, +25 (значение по умолчанию: +20) |
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % | -5, -10, -15, -20, -25 (значение по умолчанию: -20) |
Потребляемая мощность в режиме холостого хода, Вт | 16 |
Выходной коэффициент мощности | 0,75 |
Перегрузочная способность (при работе в режиме on-line или от батарей) | 101-105% – в течение 3 мин, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) |
Перегрузочная способность (при работе через байпас или в режиме ECO) | 200% – в течение 40 с |
КПД в режиме on-line, % | 91 |
КПД при работе через байпас или в режиме ECO, % | 99 |
КПД в автономном режиме, % | 82 |
Время переключения в автономный режим из режима on-line, мс | 0 |
Время переключения в автономный режим из режима ECO, мс | 7 |
Ориентировочное время автономной работы (при 80% загрузке ИБП) | 45 мин |
Защита сети от высокочастотных помех | 150 кГц - 30 МГц |
Защита нагрузки от сетевых помех (между фазой и нейтралью) | до 2,5 кГц |
Защита от «глубокого» разряда батарей | да |
Защита от аварии в ИБП | электронная аварийная защита |
Электронный автоматический байпас | да |
Звуковой сигнал | автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно) |
RS-232 | опция (требуется установка карты мониторинга) |
mini-USB | опция (требуется установка карты мониторинга) |
Рабочая высота, м | до 3000 м над уровнем моря |
Номинальный ток заряда встроенного ЗУ, А | 3 |
Датчик температуры | опция (требуется установка карты мониторинга) |
Возможность «горячей» замены встроенных АБ | да |
Время заряда встроенных АБ, ч | не более 8 (до 90% емкости) |
Время автономной работы от встроенных АБ при 100% (50%) нагрузке, мин | 32 (80) |
Максимальный ток байпаса, А | 4,5 |
Первоочередное отключение неприоритетной нагрузки | нет |
Номинальное выходное напряжение, В | 230 |
Установка | в помещении |
Перегрев | электронная защита c автовосстановлением |
Короткое замыкание | электронная защита c автовосстановлением |
Перегрузка по выходу | электронная защита c автовосстановлением |
Максимальный выходной ток, А | 1,2 |
Максимальный входной ток, А | 1.9 |
Цвет корпуса | Черный |
