ИБП STR500SL-18 (500 ВА)

STR500SL-18 представляет собой высокопроизводительный однофазный источник бесперебойного питания топологии онлайн напольного/стоечного исполнения. Модель обеспечит резервное электроснабжение и защиту от передов напряжения ответственного оборудования суммарной мощностью до 500 ВА/400 Вт. Примерами нагрузки могут быть:

• компьютерная техника,
• сетевое оборудование,
• системы безопасности,
• аварийное освещение,
• бытовая техника небольшой мощности.

ИБП эффективно функционирует в связке с бытовыми генераторами за счет усовершенствованного алгоритма корректора коэффициента мощности.

ИБП STR500SL-18 выполнен на основе технологии двойного преобразования электроэнергии, благодаря которой обеспечивается:

• непрерывная стабилизация напряжения в диапазоне 90-295 В с высокой точностью (±2%) без перехода на аккумуляторы,
• моментальное и безразрывное переключение питания техники в автономный режим при отключении электроэнергии,
• электропитание нагрузки напряжением идеальной синусоидальной формы в любом режиме работы.

Установка и подключение

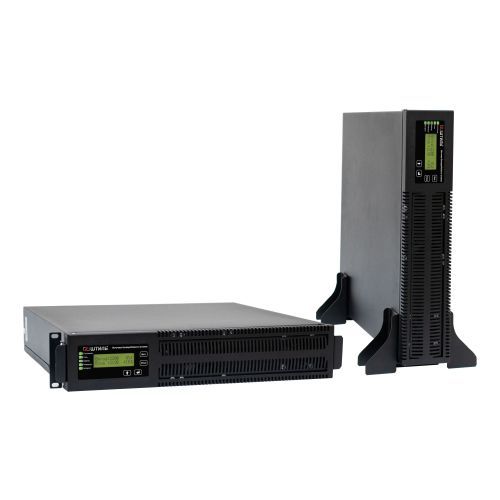

Универсальный корпус STR500SL-18 позволяет устанавливать его двумя способами:

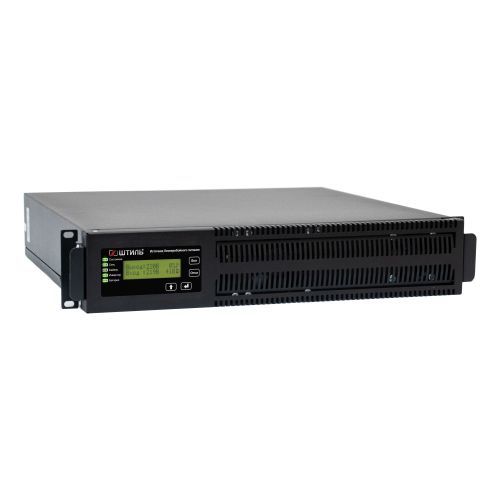

• в стойку 19 дюймов в горизонтальном положении (если прибор размещается не на полке, то рекомендуется дополнительно приобрести комплект для монтажа в стойку),

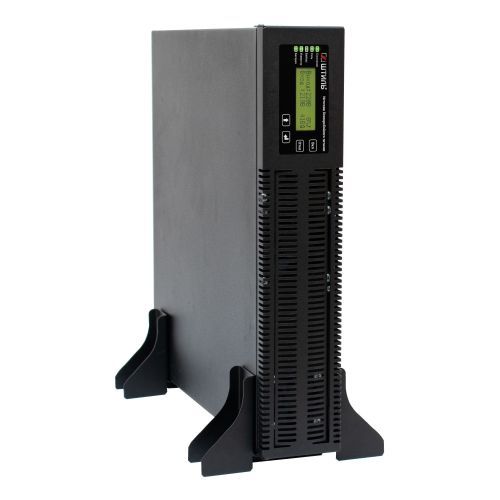

• на пол, стол или стеллаж в вертикальном положении.

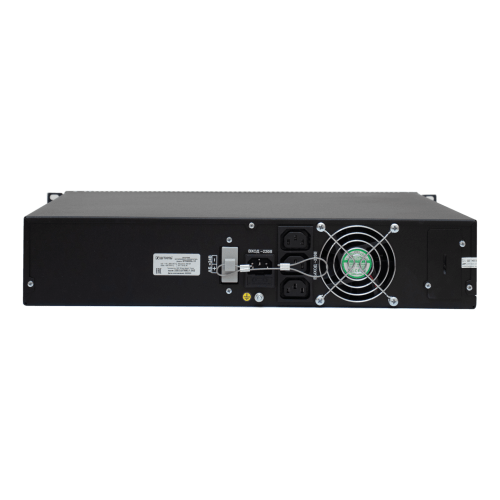

Для подключения нагрузки на корпусе ИБП размещен блок из трех «компьютерных» розеток С13. К электросети устройство подключается через сетевой кабель с евровилкой длиной 1,5 м.

Автономная работа

Автономную работу нагрузки обеспечивают встроенные зарядное устройство (ток 5 А) и батарейный блок с четырьмя аккумуляторами суммарной ёмкостью 18 Ач. При 100% нагрузке резервное питание подключенной электротехники продлится 22 минуты (Таблица времени автономной работы).

В случае выхода из строя батарейного блока возможна его «горячая» замена, которая не повлияет на гарантию на сам ИБП. Купить сменный батарейный блок.

Внимание! Изначально внутренний батарейный блок не подсоединен к ИБП. Это сделано для того, чтобы не произошел саморазряд его аккумулятора. Перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.

Для увеличения времени автономной работы до 2,5 ч при 100% загрузке предусмотрено подключение до 4-ёх внешних батарейных модулей BMRT-24-18 (Таблица времени автономной работы).

В STR500SL-18 используются современные технологии по сокращению времени заряда и продлению срока службы аккумуляторов (интеллектуальный заряд и термокомпенсация заряда).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

• отключать АБ при разряде на 80-85% (защита от «глубокого» разряда),
• заранее уведомить пользователя об износе АБ,
• точно прогнозировать время автономии при текущей нагрузке.

Панель управления

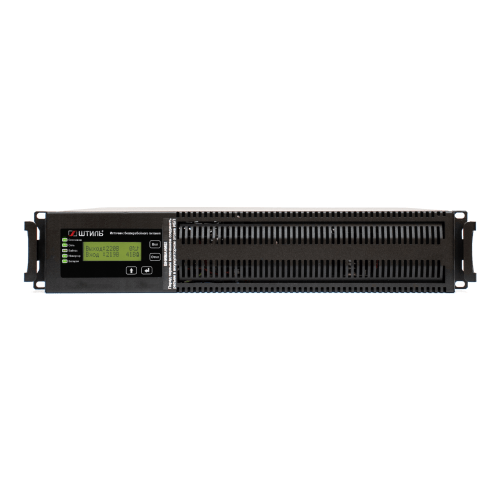

Для контроля и настройки рабочих параметров в ИБП STR500SL-18 предусмотрена панель управления с ЖК-дисплеем, функциональными клавишами и пятью светодиодными индикаторами:

• «Состояние» – оповещает о режиме работы устройства,
• «Сеть» – оповещает о состоянии сети,
• «Байпас» – оповещает о переходе на байпас/ЭКО-режим,
• «Инвертор» – оповещает о работе инвертора,
• «Батарея» – показывает состояние батарей.

Информация на ЖК-дисплее:

• значение входного и выходного напряжения,
• процент загрузки ИБП,
• значение напряжения батарей и их состояние,
• активная и полная мощность нагрузки,
• аварии с указанием их причин.

Настройки на ЖК-дисплее:

• режим запуска и работы,
• выходное напряжение,
• номинальная частота при работе от АБ,
• режим байпаса,
• вкл./выкл. звуковой сигнализации,
• параметры АБ (емкость, напряжение, термокомпенсация и др.),
• тест АБ (время и период).

Доступно три вида теста АБ:

• 10-ти секундный (питание нагрузки в течение 10 секунд),
• на заданное время (питание нагрузки в течение заданного времени),
• до полного разряда (питание нагрузки до момента полного разряда батарей с измерением их емкости и калибровкой).

Система охлаждения

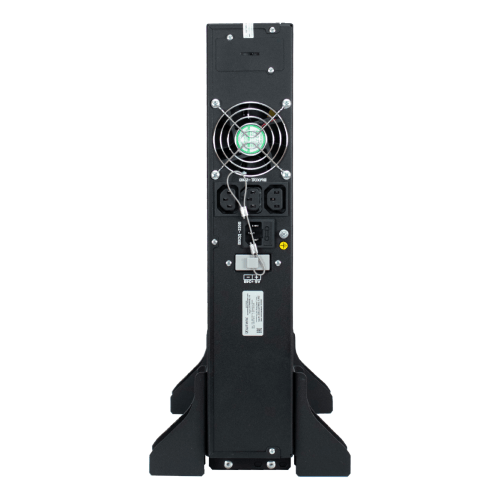

Устройство оснащено малошумным вентилятором с автоматической скоростью вращения, который располагается на задней панели.

Средства мониторинга

В STR500SL-18 можно установить карту мониторинга для контроля состояния и настройки его параметров. ИБП поддерживает несколько совместимых карт мониторинга со следующими интерфейсами:

• RS-232 (протокол Megatec),
• RS-485 (протоколы Modbus RTU/Штиль),
• USB и mini-USB,
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль),
• «сухие» контакты,
• датчик температуры.

С установленной картой состояние ИБП можно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM). Для удаленного просмотра состояния ИБП в веб-браузере необходимо подключение прибора к сети интернет, выполняющееся через Ethernet-разъём. Для организации такого подключения необходима плата расширения интерфейсов IC-SNMP/Web или IC-SNMP/mini-USB.

Редактирование параметров ИБП STR500SL-18 осуществляется через панель управления или меню «Настройки» программы Shtyl Device Manager при локальном подключении компьютера к ИБП через USB-интерфейс или интерфейс RS-232.

Обратите внимание! Карта мониторинга не входит в комплект поставки и приобретается отдельно.

Защита

STR500SL-18 обладает электронной защитой от:

• перегрузки,
• короткого замыкания,
• внутреннего перегрева.

После устранения причины аварии устройство автоматически перезапускается.

Встроенный варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) выполняет защиту от импульсных перенапряжений.

Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц - 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц).

Также ИБП оснащен защитой от неполадок в работе (при их возникновении нагрузка либо отключается, либо через байпас безразрывно переводится на сеть).

Как купить?

Купить ИБП STR500SL-18 и необходимые аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Онлайн ИБП STR500SL-18 – это отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Преимущества

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология),
• идеальное синусоидальное выходное напряжение,
• широкий диапазон входного напряжения (90-295 В) без перехода на АБ,
• высокая точность стабилизации напряжения – ±2%,
• входной коэффициент мощности – 0,99,
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке,
• высокая перегрузочная способность при работе через байпас или в режиме ECO – 200% в течение 40 с.

Функциональность

• универсальное исполнение – напольное/стоечное,
• «горячая» замена батарейного блока (без отключения нагрузки),
• плавный пуск,
• резервное питание за счёт встроенных АБ в течение 22 минут (при 100% нагрузке),
• увеличение времени резервного питания нагрузки до 150 мин (при 100% загрузке) за счёт подключения внешних батарейных модулей BMRT-24-18,
• совместимость в работе с генераторами,
• функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения),
• встроенный автоматический байпас,
• широкие возможности локального/удаленного мониторинга и управления,
• настройка выходного напряжения в диапазоне 220-240 В с шагом 10 В.

Высокая надежность

• многоуровневая электронная система защиты,
• автоматический перезапуск после устранения причины аварии,
• полный набор функций контроля и управления АБ,
• самодиагностика при запуске и во время работы,
• высокая перегрузочная способность (особенно важно при работе с двигателями),
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
• КПД 96% в режиме on-line и 99% в режиме ECO и при работе через байпас,
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
