ИБП STR500SL (500 ВА)

Характеристики
Страна изготовления:
Россия
Бренд:
Штиль
Топология:
On-line (двойное преобразование)
Фазы на входе:
1 в 1
Рабочий диапазон входного напряжения, В:
175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В:
90-295
Номинальная входная частота, Гц:
50
Смотреть все
Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит
Наличие уточняйте у менеджера
Код: 157719
34 570
34 570
Количество:
Избранное
Сравнение
Заказать через:
Заказ по телефону:+7 (495) 133-16-70
Заказ по почте:zakaz@eco50.ru

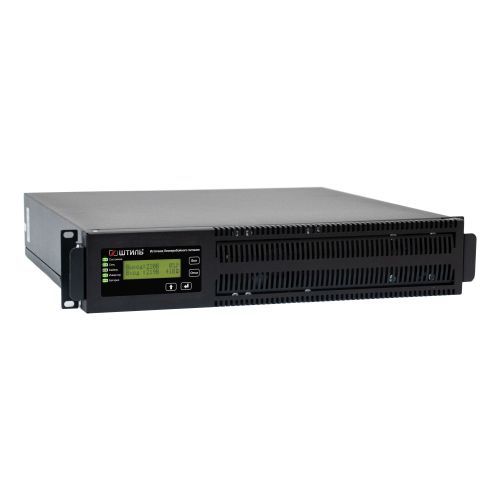

ИБП STR500SL (500 ВА)
Описание

STR500SL – это высоконадежный ИБП напольного/стоечного исполнения топологии онлайн. Модель способна обеспечить резервное электроснабжение и защиту от нестабильного напряжения нагрузки суммарной мощностью до 500 ВА/400 Вт, например:

  • серверов и компьютеров,
  • сетевого оборудования,
  • систем безопасности, аварийной сигнализации и видеонаблюдения,
  • музыкального оборудования и аудиовизуальной техники,
  • бытовой техники небольшой мощности.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности ИБП эффективно функционирует в связке с бытовыми генераторами.

За счет того, что в STR500SL применен принцип двойного преобразования энергии, устройство:

  • выполняет непрерывную стабилизацию напряжения в диапазоне 90-295 В с высокой точностью (±2%) без перехода на аккумуляторы,
  • обеспечивает моментальный и безразрывный перевод питания техники в автономный режим при отключении электроэнергии,
  • выполняет электропитание нагрузки напряжением с идеальным синусом в любом режиме работы.

Устройство оснащено малошумным вентилятором с автоматической скоростью вращения.

Установка и подключение

Универсальный корпус STR500SL позволяет устанавливать его двумя способами:

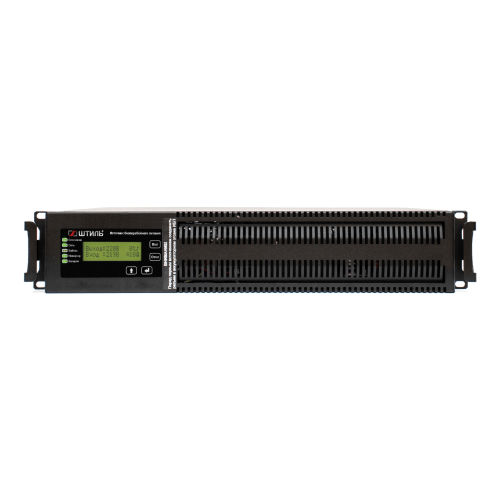

  • в стойку 19 дюймов в горизонтальном положении (если прибор размещается не на полке, то рекомендуется дополнительно приобрести комплект для монтажа в стойку),

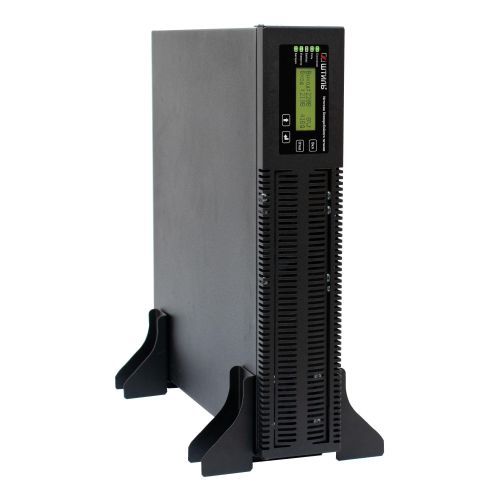

  • на пол, стол или стеллаж в вертикальном положении.

Для подключения нагрузки предусмотрены три «компьютерные» розетки С13. К электросети устройство подключается через сетевой кабель с вилкой типа «Schuko - C13» длиной 1,5 м.

Автономная работа

ИБП STR500SL имеет встроенное зарядное устройство (ток 1 А) и батарейный блок с двумя аккумуляторами емкостью 9 Ач, за счет которых устройство при 100% загрузке обеспечивает резервное питание техники в течение 10 минут (Таблица времени автономной работы).

В случае выхода из строя батарейного блока возможна его «горячая» замена, которая не повлияет на гарантию на сам ИБП. Купить сменный батарейный блок.

Внимание! Изначально внутренний батарейный блок не подсоединен к ИБП. Это сделано для того, чтобы не произошел саморазряд его аккумулятора. Перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.

В STR500SL применены современные технологии по сокращению времени заряда и продлению срока службы аккумуляторов (интеллектуальный заряд и термокомпенсация заряда), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об их износе и прогнозировать время автономии подключенных электроприборов.

Панель управления

Контроль и настройка основных рабочих параметров STR500SL выполняется на панели управления с ЖК-дисплеем, функциональными клавишами и светодиодными индикаторами:

  • «Состояние» – оповещает о режиме работы устройства,
  • «Сеть» – оповещает о состоянии сети,
  • «Байпас» – оповещает о переходе на байпас/ЭКО-режим,
  • «Инвертор» – оповещает о работе инвертора,
  • «Батарея» – показывает состояние батарей.

Информация на ЖК-дисплее:

  • значение входного и выходного напряжения,
  • процент загрузки ИБП,
  • значение напряжения батарей и их состояние,
  • активная и полная мощность нагрузки,
  • аварии с указанием их причин.

Настройки на ЖК-дисплее:

  • режим запуска и работы,
  • выходное напряжение,
  • номинальная частота при работе от АБ,
  • режим байпаса,
  • вкл./выкл. звуковой сигнализации,
  • параметры АБ (емкость, напряжение, термокомпенсация и др.),
  • тест АБ (время и период).

Доступно три вида теста АБ:

  • 10-ти секундный (питание нагрузки в течение 10 секунд),
  • на заданное время (питание нагрузки в течение заданного времени),
  • до полного разряда (питание нагрузки до момента полного разряда батарей с измерением их емкости и калибровкой).

Средства мониторинга

В STR500SL можно установить карту мониторинга для контроля состояния и настройки его параметров. ИБП поддерживает несколько совместимых карт мониторинга со следующими интерфейсами:

  • RS-232 (протокол Megatec),
  • RS-485 (протокол Штиль),
  • USB и mini-USB,
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль),
  • «сухие» контакты,
  • датчик температуры.

С установленной картой состояние ИБП можно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM). Для удаленного просмотра состояния ИБП в веб-браузере необходимо подключение прибора к сети интернет, выполняющееся через Ethernet-разъём. Для организации такого подключения необходима плата расширения интерфейсов IC-SNMP/Web или IC-SNMP/mini-USB.

Редактирование параметров ИБП STR500SL осуществляется через меню «Настройки» программы Shtyl Device Manager при локальном подключении компьютера к ИБП через USB-интерфейс или интерфейс RS-232.

Обратите внимание! Карта мониторинга не входит в комплект поставки и приобретается отдельно.

Защита

STR500SL имеет электронную защиту от:

  • перегрузки,
  • короткого замыкания,
  • внутреннего перегрева.

После устранения причины «ухода» в защиту ИБП автоматически перезапускается.

Кроме этого, устройство обладает защитой от импульсных перенапряжений и сетевых высокочастотных помех, а также аварийной защитой от любых неполадок (при её срабатывании устройство отключает нагрузку или безразрывно переводит её питание на сеть через байпас).

Как купить?

Купить ИБП STR500SL и необходимые аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Онлайн ИБП STR500SL – это отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Преимущества


Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология),
  • идеальное синусоидальное выходное напряжение,
  • широкий диапазон входного напряжения (90-295 В) без перехода на АБ,
  • высокая точность стабилизации напряжения – ±2%,
  • входной коэффициент мощности – 0,99,
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке,
  • высокая перегрузочная способность при работе через байпас или в режиме ECO – 200% в течение 40 с.

Функциональность

  • универсальное исполнение – напольное/стоечное,
  • «горячая» замена батарейного блока (без отключения нагрузки),
  • плавный пуск,
  • резервное питание за счёт встроенных АБ в течение 10 минут (при 100% нагрузке),
  • совместимость в работе с генераторами,
  • функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения),
  • встроенный автоматический байпас,
  • широкие возможности локального/удаленного мониторинга и управления,
  • настройка выходного напряжения в диапазоне 220-240 В с шагом 10 В.

Высокая надежность

  • многоуровневая электронная система защиты,
  • автоматический перезапуск после устранения причины аварии,
  • полный набор функций контроля и управления АБ,
  • самодиагностика при запуске и во время работы,
  • высокая перегрузочная способность (особенно важно при работе с двигателями),
  • срок службы – не менее 10 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
  • КПД 96% в режиме on-line и 99% в режиме ECO и при работе через байпас,
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Комплектация

1

ИБП переменного тока STR500SL 1 шт.

2

Сетевой кабель с вилкой типа «Schuko - C13» (евровилка), длина 1,5 м 1 шт.

3

Кабель нагрузки С13-С14, длина 1,5 м 1 шт.

4

Кронштейн для горизонтального крепления 2 шт.

5

Упор для вертикальной установки 2 шт.

6

Руководство по эксплуатации 1 шт.

7

Упаковка (картонный короб) 1 шт.

8

Гарантийный талон 1 шт.

Характеристики
Страна изготовления
Россия
Бренд
Штиль
Топология
On-line (двойное преобразование)
Вход
Фазы на входе
1 в 1
Рабочий диапазон входного напряжения, В
175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В
90-295
Номинальная входная частота, Гц
50
Плавный пуск
да
Выход
Полная мощность, ВА
500 Вт
Номинальная мощность, Вт
400 Вт
Форма выходного напряжения
чистая синусоида
Крест-фактор
3:1
Встроенные АБ (аккумуляторные батареи)
Наличие встроенных батарей
Да
Тип АБ
герметичные, необслуживаемые, свинцово-кислотные
Ёмкость АКБ (С20), Ач
9
Количество встроенных АБ 12В, шт.
2
Номинальное напряжение АБ, В
24
Холодный старт
да
Срок службы АБ, лет
0 — 7
Поддержка подключения внешних АБ
Нет
Надежность и эксплуатационные характеристики
Относительная влажность, %
от 0 до 80 (без конденсата)
Тип охлаждения
принудительное (вентиляторное)
Гарантия
24 мес.
Размеры и вес
Форм-фактор
напольный / в стойку
Глубина
465 м
Высота
89 мм
Вес
15 кг
Другое
Ширина
440
Страна производитель
Россия
Светодиодная индикация
состояние, сеть, байпас, инвертор, батареи
Функциональные клавиши
«Вкл», «Откл», «Вверх», «Ввод»
Диапазон рабочей температуры, С
от +5 до +40
Степень защиты от пыли и влаги
IP20
Габаритные размеры ВхШхГ (в упаковке), мм
530х520х140
USB
опция (требуется установка карты мониторинга)
Ethernet
опция (требуется установка карты мониторинга)
RS-485
опция (требуется установка карты мониторинга, обмен данными только с оборудованием «Штиль»)
«Сухие» контакты
опция (требуется установка карты мониторинга)
Номинальное входное напряжение, В
220
Функционал управления АБ
калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Диапазон температуры хранения, С
от -40 до +40
Высота установки в стойку, U
2
Допустимый диапазон входной частоты, Гц
45-65
Входной коэффициент мощности
0,99
Фазы на выходе
однофазное
Диапазон настройки выходного напряжения, В
220-240, шаг 10
Точность выходного напряжения, %
±2
Номинальная выходная частота, Гц
при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50 (по умолчанию)/ 60
Точность стабилизации выходной частоты (при работе от АБ), %
±0,2
ЖК-дисплей
отображение рабочего состояния системы и основных входных и выходных параметров
Входная сеть
IEC-320-C14
Нагрузка (выходные разъёмы)
IEC-320-C13 (3 шт.)
Защита от импульсных перенапряжений
варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс)
Режимы работы
on-line, автономный, байпас, ECO
Тип входной сети
однофазная трехпроводная (L, N, PE)
Совместимость с генератором
да
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Потребляемая мощность в режиме холостого хода, Вт
20
Выходной коэффициент мощности
0,8
Перегрузочная способность (при работе в режиме on-line или от батарей)
101-105% – в течение 3 мин, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
Перегрузочная способность (при работе через байпас или в режиме ECO)
200% – в течение 40 с
КПД в режиме on-line, %
96
КПД при работе через байпас или в режиме ECO, %
99
КПД в автономном режиме, %
81
Время переключения в автономный режим из режима on-line, мс
0
Время переключения в автономный режим из режима ECO, мс
7
Ориентировочное время автономной работы (при 80% загрузке ИБП)
12 мин
Защита сети от высокочастотных помех
150 кГц - 30 МГц
Защита нагрузки от сетевых помех (между фазой и нейтралью)
до 2,5 кГц
Защита от «глубокого» разряда батарей
да
Защита от аварии в ИБП
электронная аварийная защита
Электронный автоматический байпас
да
Звуковой сигнал
автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нуждается в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)
RS-232
опция (требуется установка карты мониторинга)
mini-USB
опция (требуется установка карты мониторинга)
Рабочая высота, м
до 3000 м над уровнем моря
Номинальный ток заряда встроенного ЗУ, А
1
Датчик температуры
опция (требуется установка карты мониторинга IC-SNMP/mini-USB)
Возможность «горячей» замены встроенных АБ
да
Время заряда встроенных АБ, ч
не более 8 (до 90% емкости)
Время автономной работы от встроенных АБ при 100% (50%) нагрузке, мин
10 (22)
Максимальный ток байпаса, А
5
Первоочередное отключение неприоритетной нагрузки
нет
Номинальное выходное напряжение, В
220
Установка
в помещении
Перегрев
электронная защита c автовосстановлением
Короткое замыкание
электронная защита c автовосстановлением
Перегрузка по выходу
электронная защита c автовосстановлением
Максимальный выходной ток, А
2,3
Максимальный входной ток, А
2.7
Цвет корпуса
Черный
ИБП STR500SL (500 ВА) отзывы

Loading...
Документы
Наши работы
Fronius
МАП Dominator
МАП Titanator
Мы используем файлы cookie, чтобы сайт был лучше для вас.

Не торопитесь уходить!

Мы приготовили для Вас специальный подарок - купон на скидку!
Скидка 10%
Действует 24 ч.
