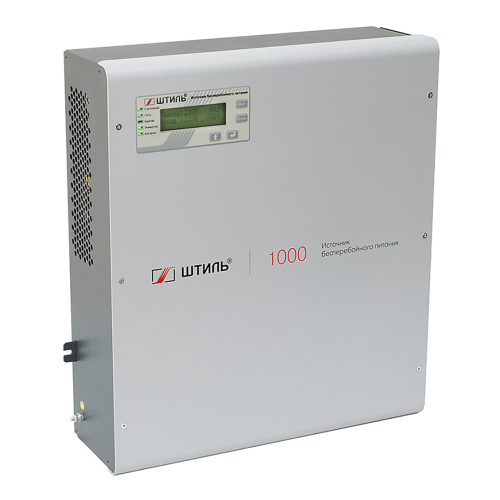

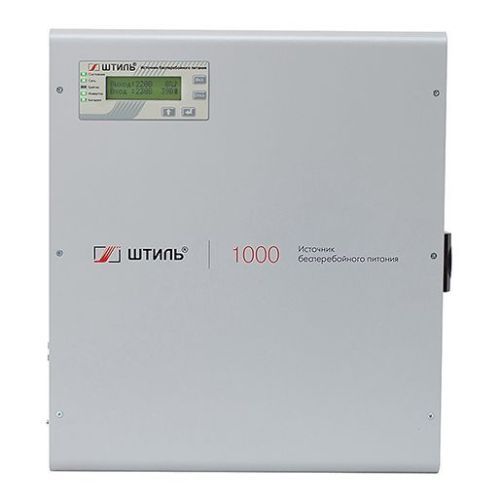

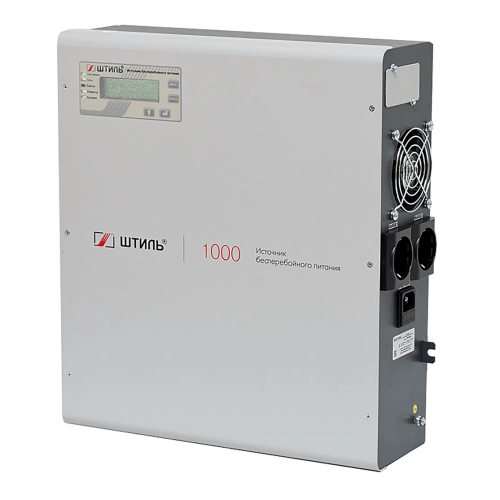

ИБП SW1000L (1000 ВА)

Характеристики
Страна изготовления:
Россия
Бренд:
Штиль
Топология:
On-line (двойное преобразование)
Фазы на входе:
1 в 1
Рабочий диапазон входного напряжения, В:
175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В:
90-295
Номинальная входная частота, Гц:
50
Смотреть все
Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит
Наличие уточняйте у менеджера
Код: 64493
28 800
28 800
Количество:
Избранное
Сравнение
Заказать через:
Заказ по телефону:+7 (495) 133-16-70
Заказ по почте:zakaz@eco50.ru
ИБП SW1000L (1000 ВА)
Описание

Онлайн ИБП SW1000L применяется для организации бесперебойной работы и защиты от нестабильного напряжения однофазной техники бытового и коммерческого применения мощностью до 1000 ВА /900 Вт, например:

  • газовых котлов и нагревательного оборудования,
  • циркуляционных насосов,
  • систем водоснабжения и очистки воды,
  • систем безопасности и видеонаблюдения,
  • аудио- и видеотехники,
  • ПК и периферийного оборудования,
  • бытовой техники небольшой мощности.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SW1000L отлично функционирует в связке с дизельгенераторными установками.

SW1000L – ИБП топологии онлайн с технологией двойного преобразования, которая позволяет:

  • стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода в автономный режим (на питание от аккумуляторных батарей),
  • моментально и безразрывно переключать нагрузку на АКБ при пропадании сетевого напряжения,
  • питать нагрузку идеальным синусоидальным напряжением.

Устройство охлаждается малошумным вентилятором с адаптивной скоростью вращения.

Установка и подключение

SW1000L крепится на ровной вертикальной поверхности с помощью специального кронштейна на задней панели. Детали для крепления входят в комплект поставки устройства.

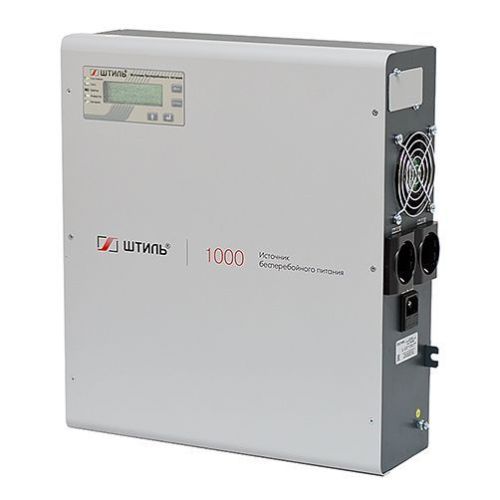

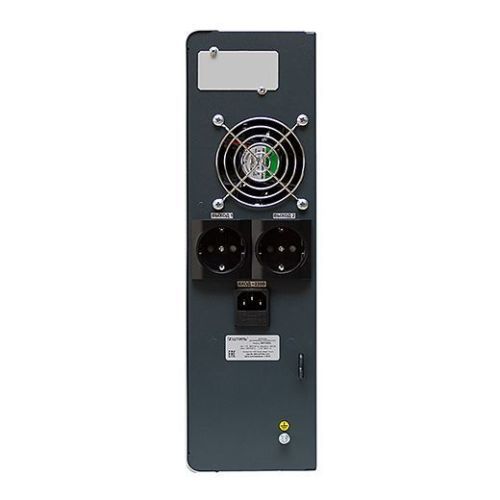

Электропитание нагрузки осуществляется через две евророзетки, размещенные на правой боковой панели устройства. ИБП подключается к сети через разъем С14.

Автономная работа

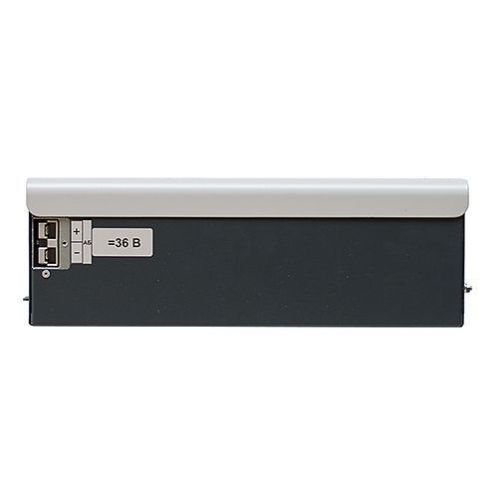

ИБП обладает встроенным зарядным устройством (ток 5 А) и возможностью подключения внешних АБ (не более 250 Ач), за счет которых обеспечивается необходимое время автономной работы нагрузки (до 7 часов при 100% нагрузке). Установка внешних батарей, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях, так и в батарейных стеллажах (Таблица времени автономной работы).

В SW1000L применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:

  • интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением)),
  • термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).

Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.

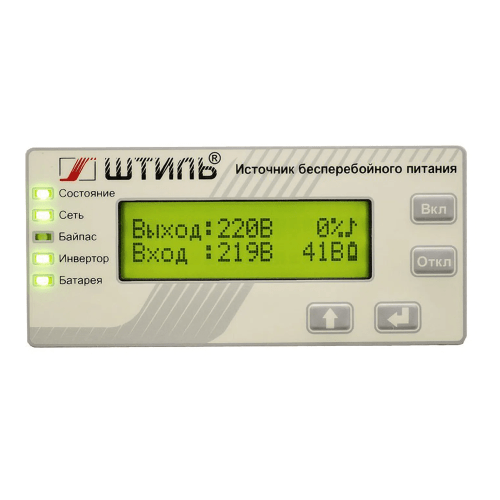

Панель управления

Контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:

  • «Состояние» – режим работы устройства,
  • «Сеть» – состояние сети,
  • «Байпас» – переход на байпас/в ЭКО-режим,
  • «Инвертор» – работа через инвертор,
  • «Батарея» – состояние батарей.

Информация на ЖК-дисплее:

  • значение входного и выходного напряжения,
  • процент загрузки ИБП,
  • значение напряжения батарей и их состояние,
  • активная и полная мощность нагрузки,
  • аварии с указанием их причин.

Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд),
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени),
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».

Защита

SW1000L имеет электронную защиту от:

  • перегрузки,
  • короткого замыкания,
  • внутреннего перегрева.

Поддерживается автоматический перезапуск ИБП после устранения причины включения защиты.

Кроме того, изделие обладает:

  • защитой от высокочастотных сетевых помех и импульсных перенапряжений,
  • аварийной защитой от неполадок в работе (при её срабатывании нагрузка безразрывно через байпас переключается на сеть или отключается).

Как купить?

Купить ИБП SW1000L, внешние аккумуляторы и аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Средства мониторинга

Для организации локального/удаленного мониторинга работы ИБП SW1000L потребуется установить плату расширения интерфейсов, разъём для которой предусмотрен на боковой панели ИБП. В ассортименте представлено несколько моделей плат, поддерживающих следующие интерфейсы:

  • RS-232,
  • USB или mini-USB,
  • «сухие» контакты,
  • Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль).

SW1000L с установленной платой можно контролировать и настраивать через веб-браузер или программу Shtyl Device Manager (SDM). Плата является дополнительным девайсом и не входит в стандартную комплектацию ИБП.

Преимущества


Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология),
  • идеальное синусоидальное выходное напряжение,
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,
  • высокая точность стабилизации напряжения – ±2%,
  • выходной коэффициент мощности – 0,9,
  • входной коэффициент мощности – 0,99,
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.

Функциональность

  • плавный пуск,
  • резервное питание до 7 часов за счёт подключения внешних АБ (при 100% нагрузке),
  • совместимость в работе с генераторами,
  • функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения),
  • встроенный автоматический байпас,
  • широкие возможности локального/удаленного мониторинга и управления,
  • большой ассортимент дополнительных аксессуаров.

Высокая надежность

  • многоуровневая электронная система защиты,
  • автоматический перезапуск при восстановлении после аварий,
  • полный набор функций контроля и управления АБ,
  • самодиагностика при запуске и во время работы,
  • высокая перегрузочная способность (особенно важно при работе с двигателями),
  • срок службы – не менее 10 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

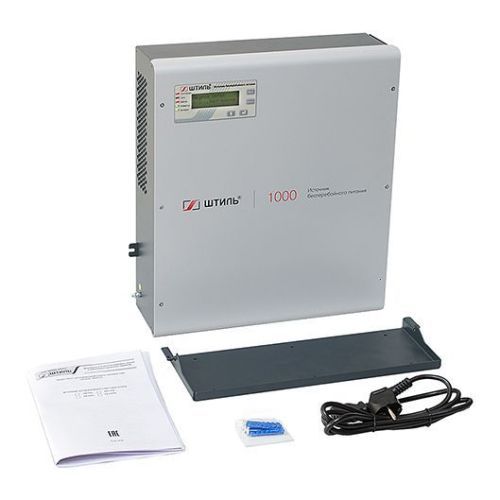

Комплектация

1

ИБП переменного тока SW1000L 1 шт.

2

Сетевой шнур с вилкой типа «Schuko - C13», длина 1,5 м 1 шт.

3

Батарейный кабель TD50А-T-2-2х6, длина 2 м 1 шт.

4

Комплект для настенного крепления 1 шт.

5

Руководство по эксплуатации 1 шт.

6

Упаковка 1 шт.

7

Гарантийный талон 1 шт.

Характеристики
Страна изготовления
Россия
Бренд
Штиль
Топология
On-line (двойное преобразование)
Вход
Фазы на входе
1 в 1
Рабочий диапазон входного напряжения, В
175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В
90-295
Номинальная входная частота, Гц
50
Плавный пуск
да
Выход
Полная мощность, ВА
1000 Вт
Номинальная мощность, Вт
900 Вт
Форма выходного напряжения
чистая синусоида
Чистый синус
Да
Крест-фактор
3:1
Встроенные АБ (аккумуляторные батареи)
Наличие встроенных батарей
Нет
Тип АБ
герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В
36
Холодный старт
да
Срок службы АБ, лет
0 — 7 эксплуатации)
Поддержка подключения внешних АБ
Да
Номин. напряжение АКБ, В
36
Холодный старт
да
Срок службы АБ, лет
7
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С
от +5 до +40
Диапазон температуры хранения, °С
от -60 до +50
Относительная влажность, %
от 0 до 80 (без конденсата)
Класс защиты
IP20
Тип охлаждения
принудительное (вентиляторное)
Наработка на отказ, ч
≥70000
Гарантия
24 мес.
Размеры и вес
Форм-фактор
настенный
Тип ключей
IGBT-транзисторы
Длина
116 мм
Глубина
112 м
Высота
379 мм
Вес
6 кг
Другое
Ширина
357
Страна производитель
Россия
Светодиодная индикация
состояние, сеть, байпас, инвертор, батарея
Функциональные клавиши
«Вкл», «Откл», «Вверх», «Ввод»
Диапазон рабочей температуры, С
от +5 до +40
Степень защиты от пыли и влаги
IP20
Габаритные размеры ВхШхГ (в упаковке), мм
430х390х160
USB
опция (требуется установка карты мониторинга)
Ethernet
опция (требуется установка карты мониторинга)
RS-485
опция (требуется установка карты мониторинга, обмен данными только с оборудованием «Штиль»)
«Сухие» контакты
опция (требуется установка карты мониторинга)
Номинальное входное напряжение, В
220
Функционал управления АБ
калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Диапазон температуры хранения, С
от -40 до +40
Допустимый диапазон входной частоты, Гц
45-65
Входной коэффициент мощности
0,99
Фазы на выходе
однофазное
Диапазон настройки выходного напряжения, В
220-240
Точность выходного напряжения, %
±2
Номинальная выходная частота, Гц
при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60
Точность стабилизации выходной частоты (при работе от АБ), %
±0,2
ЖК-дисплей
отображение рабочего состояния системы и основных входных и выходных параметров
Входная сеть
сетевой кабель с евровилкой
Нагрузка (выходные разъёмы)
EURO F-type с заземлением (2 шт.)
Защита от импульсных перенапряжений
варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс)
Режимы работы
on-line, автономный, байпас, ECO
Тип входной сети
однофазная трехпроводная (L, N, PE)
Совместимость с генератором
да
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Потребляемая мощность в режиме холостого хода, Вт
25
Выходной коэффициент мощности
0,9
Перегрузочная способность (при работе в режиме on-line или от батарей)
101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
Перегрузочная способность (при работе через байпас или в режиме ECO)
200% – в течение 40 с
КПД в режиме on-line, %
96
КПД при работе через байпас или в режиме ECO, %
99
КПД в автономном режиме, %
86
Время переключения в автономный режим из режима on-line, мс
0
Время переключения в автономный режим из режима ECO, мс
7
Ориентировочное время автономной работы (при 80% загрузке ИБП)
Зависит от ёмкости выбранных АБ
Защита сети от высокочастотных помех
150 кГц - 30 МГц
Защита нагрузки от сетевых помех (между фазой и нейтралью)
до 2,5 кГц
Защита от «глубокого» разряда батарей
да
Защита от аварии в ИБП
электронная аварийная защита
Электронный автоматический байпас
да
Звуковой сигнал
автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
RS-232
опция (требуется установка карты мониторинга)
mini-USB
опция (требуется установка карты мониторинга)
Рабочая высота, м
до 3000 м над уровнем моря
Номинальный ток заряда встроенного ЗУ, А
5
Датчик температуры
опция (требуется установка карты мониторинга)
Цвет корпуса
серый
Максимальный входной ток, А
7.2
Максимальный выходной ток, А
4,5
Перегрузка по выходу
электронная защита c автовосстановлением
Короткое замыкание
электронная защита c автовосстановлением
Перегрев
электронная защита c автовосстановлением
Установка
в помещении
Номинальное выходное напряжение, В
220
