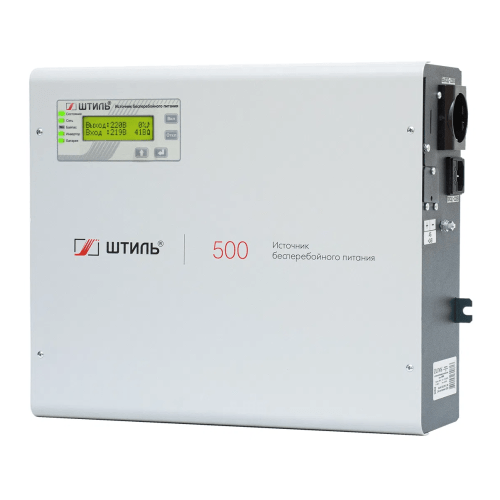

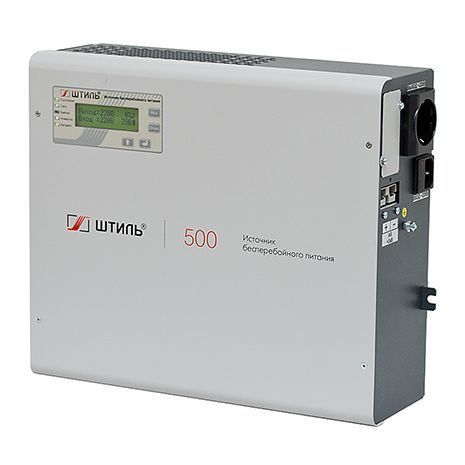

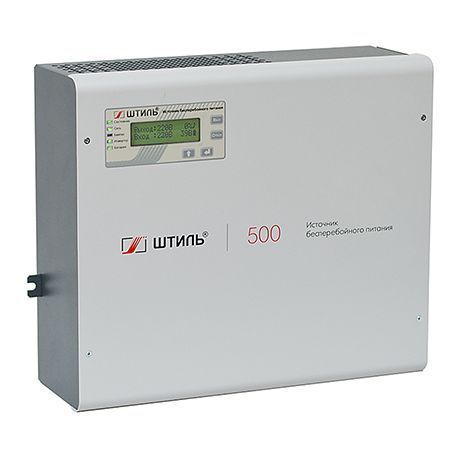

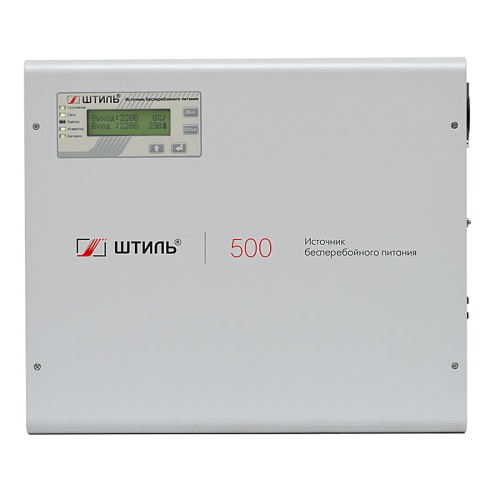

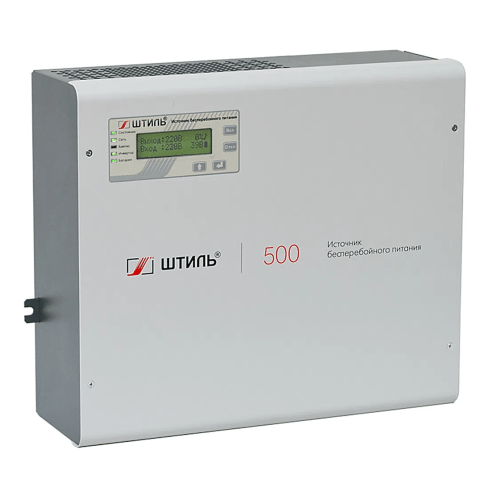

ИБП SW500L (500 ВА)

Онлайн ИБП SW500L обеспечивает бесперебойную работу и защиту от нестабильного сетевого напряжения однофазных электроприборов мощностью 500 ВА /400 Вт, например:

• газовых котлов и другого нагревательного оборудования,
• циркуляционных насосов,
• систем водоснабжения и очистки воды,
• сетей охранной сигнализации и видеонаблюдения,
• аудио- и видеотехники,
• ПК и периферийного оборудования,
• бытовых приборов небольшой мощности.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SW500L отлично функционирует в связке с дизельгенераторными установками.

SW500L – это ИБП онлайн топологии, который работает по принципу двойного преобразования энергии, что позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода в автономный режим (на питание от батарей),
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения,
• питать нагрузку идеальным синусоидальным напряжением.

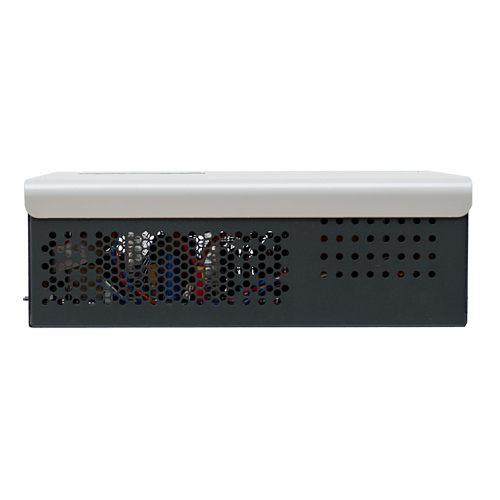

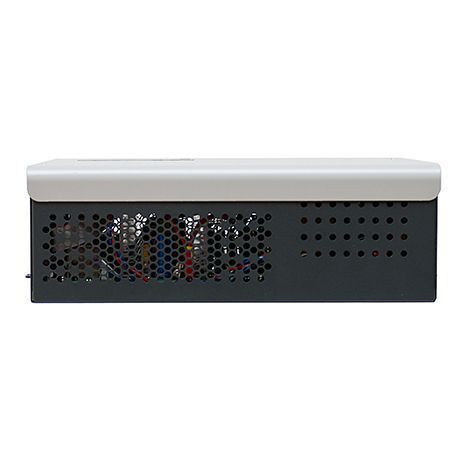

Устройство обладает конвекционной системой охлаждения, что обеспечивает абсолютную бесшумность при работе.

Установка и подключение

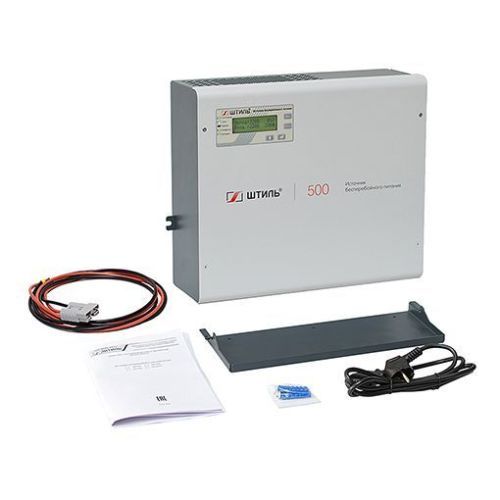

SW500L предназначен для установки на вертикальной ровной поверхности с использованием специального кронштейна на задней панели ИБП. Все крепежи входят в комплект поставки устройства.

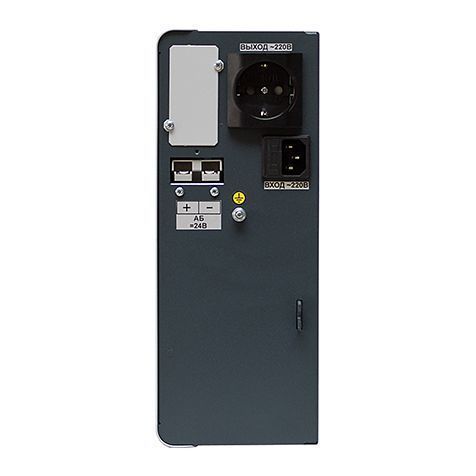

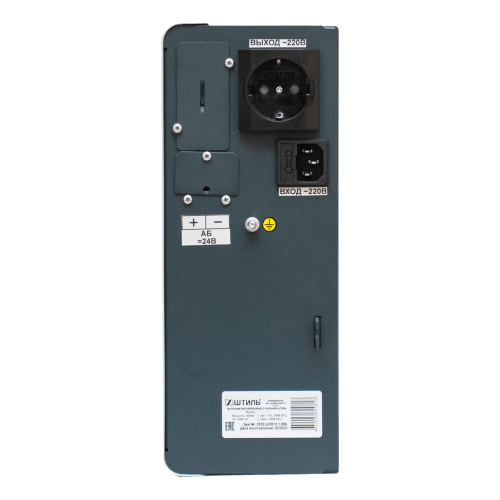

Нагрузка подключается к ИБП через евророзетку, размещенную на правой боковой панели. Подключение к сети осуществляется с помощью разъема С14.

Автономная работа

Модель SW500L обладает встроенным зарядным устройством (ток 5 А) и возможностью подключения внешних свинцово-кислотных АБ (до 250 Ач), за счет которых обеспечивается необходимое время автономной работы нагрузки (до 9,5 ч при 100% нагрузке). Установка внешних батарей, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях, так и в батарейных стеллажах (Таблица времени автономной работы).

В SW500L применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:

• интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением)),
• термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).

Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.

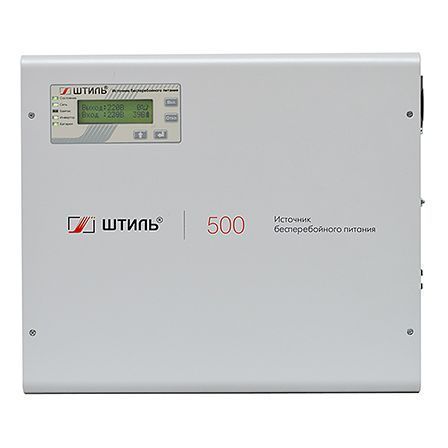

Панель управления

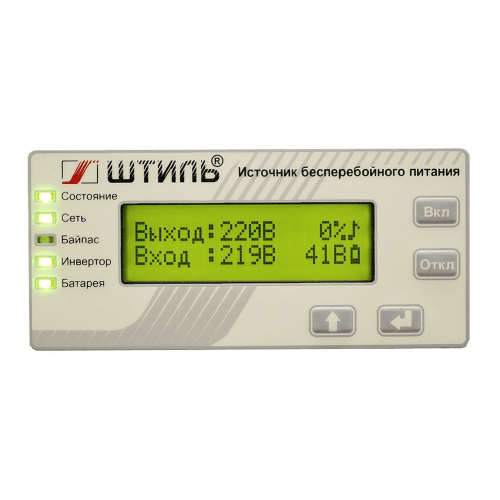

Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:

• «Состояние» – режим работы устройства и возникновение аварий,
• «Сеть» – состояние входной сети,
• «Байпас» – электронный байпас/ЭКО-режим,
• «Инвертор» – работа от инвертора,
• «Батарея» – состояние батарей.

Виды информации на ЖК-дисплее:

• значение входного и выходного напряжения,
• процент загрузки ИБП,
• значение напряжения батарей и их состояние,
• активная и полная мощность нагрузки,
• аварии с указанием их причин.

Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд),
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени),
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».

Защита

SW500L оснащен электронной системой защиты от:

• перегрузок по выходу,
• короткого замыкания,
• внутреннего перегрева.

После устранения причины срабатывания электронной защиты происходит автоматический перезапуск ИБП.

Встроенный варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) выполняет защиту от импульсных перенапряжений. Фильтры высоких частот защищают:

• нагрузку от помех между фазой и нейтралью частотой до 2,5 кГц,
• сеть от помех в диапазоне 150 кГц - 30 МГц.

Также в устройстве присутствует аварийная защита от любой неисправности. При ее срабатывании происходит отключение нагрузки или её перевод на питание от сети через встроенный байпас.

Как купить?

Купить источник питания SW500L, внешние аккумуляторные батареи и другие дополнительные аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Средства мониторинга

В SW500L допускается установка платы расширения для организации локального/удаленного мониторинга работы устройства. В ассортименте представлено три модели таких плат со следующими интерфейсами:

• RS-232,
• USB или mini-USB,
• «сухие» контакты,
• Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль).

Контроль работы ИБП с установленной платой возможен двумя вариантами: через веб-браузер или специальную программу Shtyl Device Manager (SDM).

Плата является дополнительным аксессуаром и не входит в стандартную комплектацию ИБП.

Преимущества

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология),
• идеальное синусоидальное выходное напряжение,
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,
• высокая точность стабилизации напряжения – ±2%,
• выходной коэффициент мощности – 0,8,
• входной коэффициент мощности – 0,99,
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.

Функциональность

• плавный пуск,
• резервное питание до 9,5 ч за счёт подключения внешних АБ (при 100% нагрузке),
• совместимость в работе с генераторами,
• функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения),
• встроенный автоматический байпас,
• широкие возможности локального/удаленного мониторинга и управления,
• большой ассортимент дополнительных аксессуаров.

Высокая надежность

• многоуровневая электронная система защиты,
• автоматический перезапуск при восстановлении после аварий,
• полный набор функций контроля и управления АБ,
• самодиагностика при запуске и во время работы,
• высокая перегрузочная способность (особенно важно при работе с двигателями),
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
