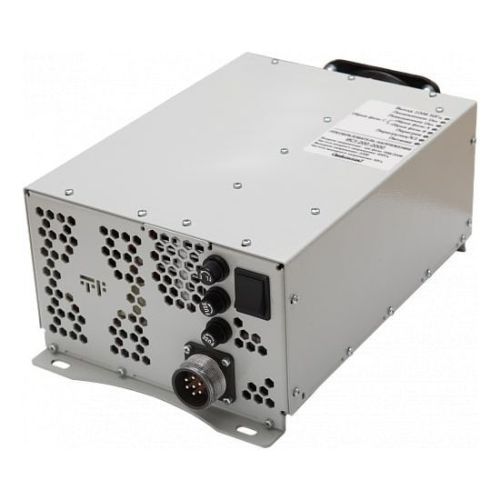

Инвертор ИС1-200-2000 AC-AC для самолетов и вертолетов

Инвертор ИС1-200-2000 предназначен для преобразования специфического напряжения бортовой сети в напряжение сети общего назначения на летательных аппаратах.

Инвертор ИС1-200-2000 рассчитан на нагрузку мощностью до 2000ВА.

ИС1-200-2000 предназначен для преобразования напряжения источника трехфазного переменного тока системы электроснабжения самолета или вертолета постоянной частоты 400 Гц с номинальным напряжением 115/200 В согласно ГОСТ Р54073-2010, в переменное однофазное синусоидальное напряжение 220 В, частотой 50 Гц, для подключения любых нагрузок мощностью до 2000 ВА.

ИС1-200-2000 может работать со всеми видами нагрузок – активной, индуктивной, нелинейно-емкостной, в т. ч. с трансформаторами, двигателями переменного тока, а также бытовыми электроприборами.

Таким образом, инвертор позволяет подключать стандартное электрооборудование, работающее от напряжения 220 В частотой 50Гц в условиях наличия только бортовой сети 115/220 В частотой 400Гц!

Вход и выход инвертора гальванически развязаны.

Благодаря применению многофазной схемы выпрямления, форма тока потребляемого от бортовой сети близка к синусоидальной, что положительно сказывается на работе инвертора в системах генерации с ограниченной мощностью.

Качественные характеристики выходного напряжения аналогичны характеристикам напряжения в сети общего назначения – «бытовой» сети.

Для гарантированного запуска оборудования, инвертор ИС1-200-2000 имеет повышенное время работы на максимальной мощности, а также функцию плавного пуска.

Время работы в режиме перегрузки 5 сек., пусковая мощность 3000 ВА. Это обеспечивает стабильный пуск мощных двигателей, подключение емкостных нелинейных нагрузок, таких, как аппаратура с импульсными блоками питания и т.п.

Инвертор имеет компактный, но прочный металлический корпус. Подключение входа и выхода одним кабелем через разъем типа 2РТТ28Б7Ш11В.

В инверторе ИС1-200-2000 присутствуют следующие функции защиты:

• защита от повышенного напряжения на входе;
• защита от пониженного напряжения на входе;
• защита от обрыва одной из фаз;
• тепловая защита (защита от перегрева);
• защита от короткого замыкания;
• защита от перегрузки.

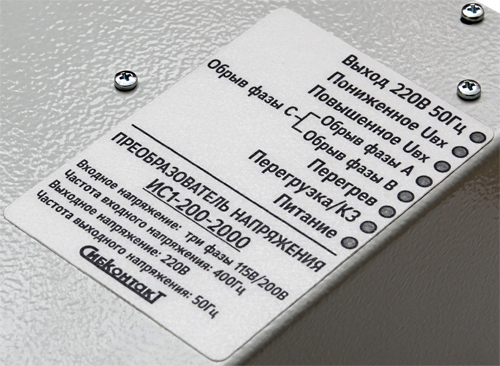

Защиты обеспечивают долгую надежную работу инвертора Каждая функция защиты имеет свой отдельный индикатор на панели инвертора, что позволяет легко определить причину аварийного отключения, если она произошла (см. рис)
