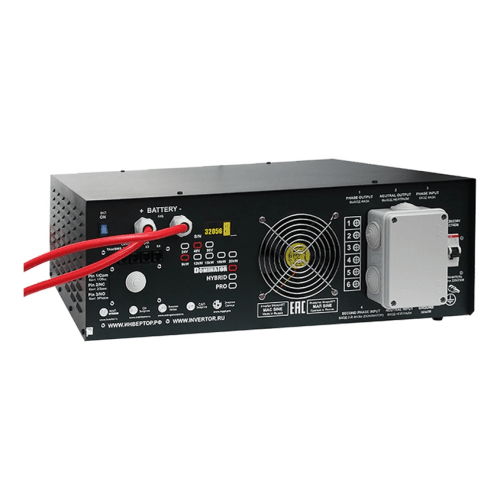

Инвертор МАП SIN Энергия DOMINATOR 24В 9кВт

Инвертор МАП SIN Энергия DOMINATOR 24В 9кВт

Возможности инвертора МАП SIN DOMINATOR 24В 9кВт:

— МАП DOMINATOR умеет синхронизироваться не только с сетью 220В (или с электрогенератором) но и параллельно между другими инверторами МАП DOMINATOR (до 9 шт параллельно). Это может быть полезно для постепенного наращивания мощности и повышения отказоустойчивости системы.
— МАП DOMINATOR умеет синхронизироваться и в трёхфазную систему. Т.е. на каждую из трёх фаз можно подключить от 1 до 9 МАП DOMINATOR. Таким образом, рекордная максимальная мощность одной трёхфазной системы построенной на МАП DOMINATOR 48 В 20 кВт (9 шт х 3 Фазы), может составить до 540 кВт.
— МАП DOMINATOR имеет встроенный микрокомпьютер (который, вместе с написанным для него ПО, образует комплекс ПАК Малина), представляющий собой автономный Web-сервер, построенный на базе микроПК с операционной системой Linux. МикроПК собирает необходимые данные с МАП и солнечного MPPT контроллера КЭС (достаточно наличия хотя бы МАП или солнечного контроллера) и выводит их в формате, поддерживаемом любым Web-браузером на любой платформе. При включении в локальную сеть пользователь может производить мониторинг/управление с любого устройства, подключенного к данной сети, будь это ПК, телефон или планшет с любой операционной системой. При соответствующем подключении устройства к Internet мониторинг/управление можно осуществлять с любого устройства, подключенного к Internet.
МикроПК с ПО (ПАК Малина) обладает функционалом Монитора АКБ по измерению реальной текущей ёмкости АКБ, а так же дополнительной возможностью отключения генерации 220 В инвертором МАП при падении ёмкости АКБ до заданного уровня, т.е. при определенном % глубины разряда.
Подключение к сети микроПК осуществляется с помощью 10/100 Ethernet порта.
МикроПК имеет также возможность подключения к нему USB модема и умеет осуществлять контроль и управление МАП с помощью СМС сообщений.
— МАП DOMINATOR оснащён дополнительными реле для управления генераторами с входом для сухих контактов или управления иными устройствами. В том числе дистанционно, с помощью встроенного микрокопьютера по сети, или с помощью сотового USB-модема.
Так же МАП DOMINATOR, помимо RS232, имеет вход USB.
— МАП DOMINATOR рассчитывает падение напряжения на проводах к АКБ в зависимости от тока и производит соответствующую корректировку напряжения.
— МАП DOMINATOR умеет синхронизироваться и подкачивать в сеть дома, энергию от АКБ (и в свою очередь от солнечных батарей или ветрогенератора или от дизель/бензо/газогенератора/микро-гидро-станции). Наиболее частое использование - умощнение сети при недостатке выделенной мощности в пиковые часы, подкачка в сеть энергии от солнечных панелей/ветряков, можно и не задействуя АКБ или задействуя их на небольшой процент ёмкости (без сокращения их срока службы).

Функции инвертора:

• Отображение напряжений, токов, режимов работы и др. на ЖК экране;
• Регулируемая четырёхступенчатая система заряда любых аккумуляторов, с термокомпенсацией;
• Возможность автоматического увеличения мощности электросетей в пиковое время или при пиковых нагрузках;
• Наличие байпаса (автоматическая трансляция 220 В);
• Корректная работа с мини-электростанцией - перехват нагрузки в случае превышения мощности; автоматическое временное уменьшение зарядного тока, в случае общего потребления в рамках максимальной мощности миниэлектростанции; выравнивание зарядного тока);
• Точная подстройка значения выходного напряжения, с возможностью установки его величины по желанию пользователя (в режиме генерации напряжения от МАП);
• Возможность, по желанию пользователя, менять пороги напряжений начала/конца заряда;
• Расчёт падения напряжения на проводах к АКБ в зависимости от тока и соответствующая корректировка напряжения;
• Возможность закачивания энергии от солнечных панелей и ветрогенераторов в промышленную сеть 220 В;
• Возможность запараллеливания инверторов между собой для увеличения мощности и надёжности;
• Возможность подключения в трёхфазную сеть;
• Наличие "сухих контактов" для управления генератором с АВР или др.;
• Возможность связи с другими устройствами по шине I2C для их корректной совместной работы (солнечные контроллеры КЭС, BMS для литий-железофосфатных АКБ и др);
• Дистанционный мониторинг и управление (благодаря встроенному микрокомпьютеру).

Дополнительные технические параметры:

• Выходное напряжение: чистая синусоида
• Возможна работа при относительной влажности от 0 до 98% без конденсаци

Время работы инвертора от аккумуляторных батарей:

Схемы наращивания мощности с помощью инверторов МАП SIN DOMINATOR:
