Обратите внимание!Для установки и эксплуатации инвертор PS220/2000К требует обязательного наличия модульного каркаса PS2020К или PS2020КМ с контроллером.
Модульный инвертор напряжения PS220/2000К с выходной мощностью 2000 ВА/ 1500 Вт осуществляет преобразование входного постоянного напряжения 220 В в выходное стабилизированное переменное синусоидальное напряжение 220 В, 50 Гц. Устройство применяется для обеспечения качественной электроэнергией оборудования связи и телекоммуникаций, электронной и электротехнической аппаратуры.

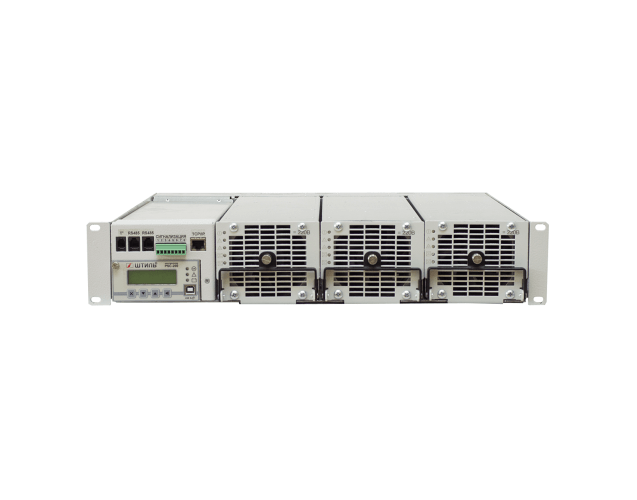

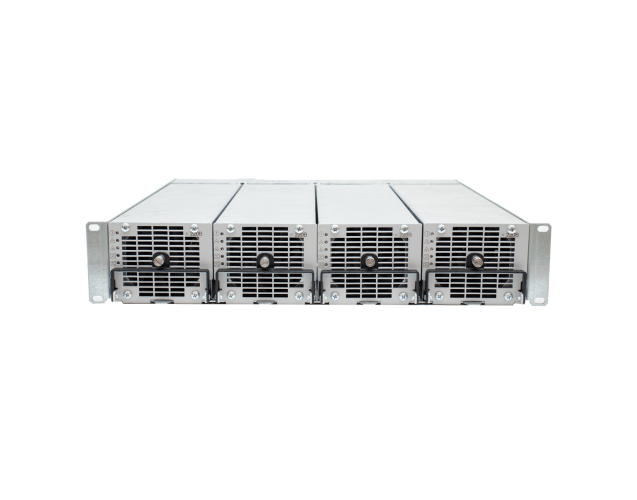

PS220/2000К поддерживает параллельную работу, максимальное количество подключаемых инверторов при параллельной работе – 32 шт. Инверторы могут быть установлены в стандартные модульные каркасы PS2020K (установка до 4-х инверторов) или PS2020KM (установка до 3-х инверторов и контроллера «Штиль» PSC-200.03.02). Каркасы выполнены в виде законченных модулей в металлическом корпусе высотой 2U и поставляются отдельно по дополнительному заказу.
Отличительной особенностью PS220/2000К является поддержка двух режимов работы:
- от источника постоянного тока,
- от сети переменного тока – режим байпас с функцией стабилизатора переменного напряжения.
Инвертор работает в режиме байпас, если входное переменного напряжения соответствуют предъявляемым требованиям. В случае несоответствия, происходит переключение на работу через DC-AC каскад от источника постоянного напряжения. Переключение питания не отражается на форме выходного напряжения и производится за 0 мс.
Конструктивное исполнение

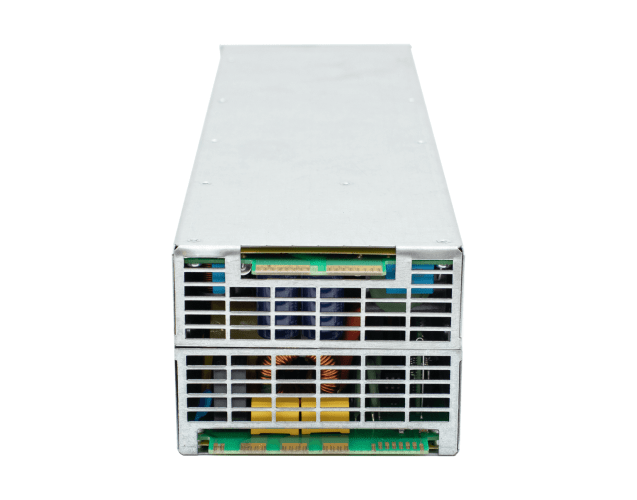

Конструктивно PS220/2000К выполнен в виде функционально законченного модуля в металлическом корпусе высотой 2U шириной ¼ от 19”, с принудительным охлаждением.

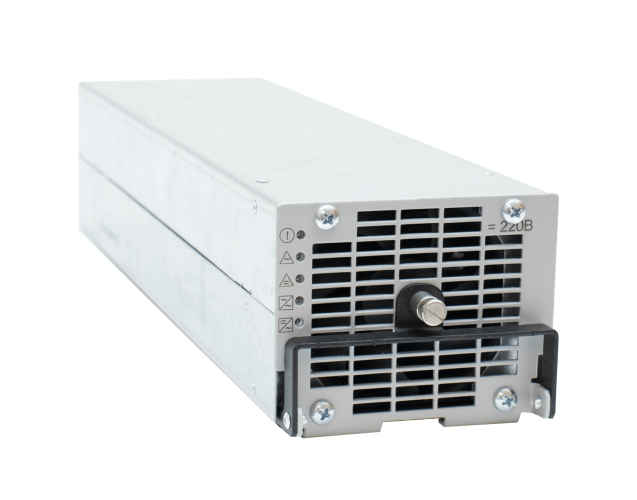

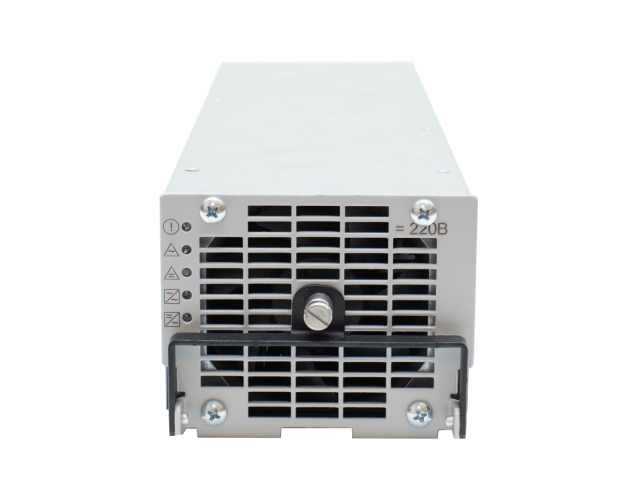

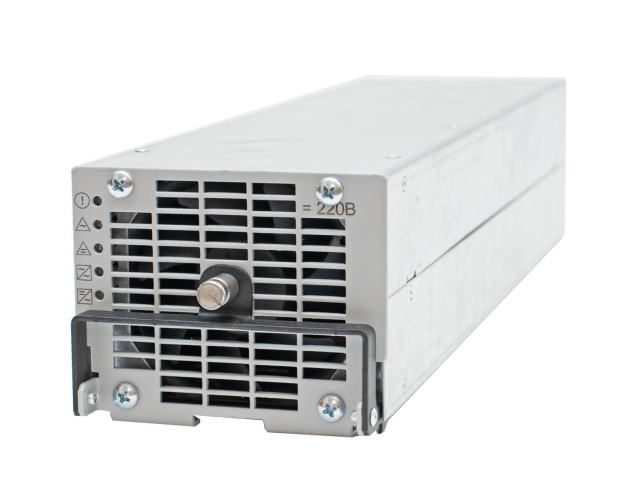

Передняя панель прибора оснащена светодиодными индикаторами рабочих состояний, вентилятором, фиксирующим винтом и рукояткой.
Мониторинг
Контроль состояния PS220/2000К может осуществляться:
- удаленно по интерфейсам USB (протокол «Штиль») и Ethernet (протоколы: HTTP, SNMP, протокол «Штиль») (при установке контроллера «Штиль» PSC-200.03.02, подключение которого осуществляется по интерфейсу RS-485),
- локально по светодиодным индикаторам, размещенным на корпусе устройства, или при помощи «сухих» контактов.
Интерфейсы RS-485 и «сухие контакты» расположены на модульных каркасах «Штиль» PS2020КM или PS2020К.

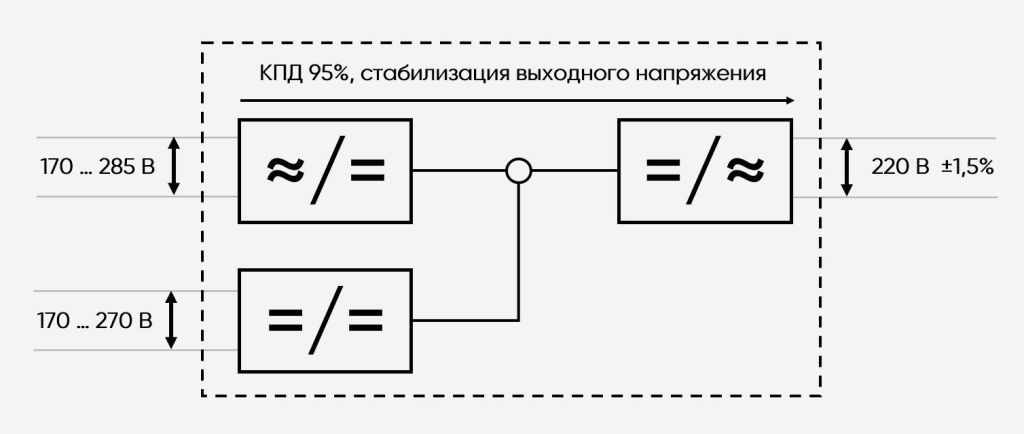

Схема работы
Преимущества
Отличные технические характеристики
- стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц,
- допустимый диапазон входного постоянного напряжения – 170-270 В,
- предельный диапазон входного переменного напряжения – 90-310 В,
- точность поддержания выходного напряжения – ±1,5%,
- точность поддержания выходной частоты – ±0,1%,
- перегрузочная способность – 150%,
- КПД (при работе от входной сети переменного тока) – ≥95.
Функциональность и надёжность
- создание резервируемых конфигураций по схеме N+1,
- наращивание выходной мощности с помощью подключения дополнительных инверторов (до 32 шт.),
- многоуровневая электронная система защиты с автовосстановлением,
- удаленный мониторинг.
Комплектация
1 | Модульный инвертор PS220/2000К | 1 шт. |
---|---|---|
2 | Руководство по эксплуатации | 1 шт. |
3 | Упаковка (картонный короб) | 1 шт. |
Бренд | Штиль |
Характеристики | |
Номинальная мощность, Вт | 1500 Вт |
Размеры и вес | |
Глубина | 421 мм |
Высота | 89 мм |
Вес | 4.5 кг |
Надежность и эксплуатационные характеристики | |
Относительная влажность, % | от 0 до 90 (без конденсата) |
Страна изготовления | Россия |
Гарантия | 24 мес. |
Полная мощность, ВА | 2000 Вт |
Другое | |
Ширина | 108 |
Страна производитель | Россия |
Светодиодная индикация | «общая авария», режим «AC/AC», режим «DC/AC», «Вход DC не в норме», «Вход AC не в норме» |
Диапазон рабочей температуры, С | от +5 до +40 |
Степень защиты от пыли и влаги | IP20 |
Рабочий диапазон входного постоянного напряжения, В | 176-264 |
RS-485 | расположен на модульном каркасе |
«Сухие» контакты | 2 шт., расположены на модульном каркасе |
Номинальное входное постоянное напряжение, В | 220 |
Диапазон температуры хранения, С | от -40 до +85 |
Высота установки в стойку, U | 2 |
Входной коэффициент мощности | 0,99 |
Встроенный электронный байпас | есть (с функцией стабилизатора напряжения) |
Номинальное входное переменное напряжение (режим байпас), В | 220 |
Рабочий диапазон входного переменного напряжения (режим байпас), В | 165-265 |
Номинальная входная частота (режим байпас), Гц | 50 ±2,5 |
Диапазон настройки выходного напряжения, В | до 230 В, шаг 1 В |
Точность выходного напряжения, % | ±1,5 |
Номинальная выходная частота, Гц | 50 |
Точность стабилизации выходной частоты (при работе от АБ), % | ±0,1 |
Коэффициент нелинейных искажений выходного напряжения, % | ≤1% при линейной нагрузке, ≤3% при нелинейной нагрузке |
Перегрузочная способность | 150% в течение 5 с |
КПД (при работе от источника питания постоянного тока), % | ≥90 |
Неправильная полярность | электронная защита с автоматическим восстановлением |
Защита от пониженного входного напряжения | электронная защита с автоматическим восстановлением |
Защита от повышенного входного напряжения | электронная защита с автоматическим восстановлением |
Параллельная работа | до 32 шт. |
Доступ к интерфейсам и подключениям | тыльный |
Эквивалентный уровень акустических шумов, дБ | ≤60 |
Время переключения с инвертора на байпас/с байпаса на инвертор, мс | 0 |
КПД в режиме байпас, % | ≥95 |
Номинальное выходное напряжение, В | 220 |
Крест-фактор | 3:1 |
Наработка на отказ, ч | не менее 200000 |
Перегрев | электронная защита с автоматическим восстановлением |
Короткое замыкание | электронная защита с автоматическим восстановлением |
Цвет корпуса | серый |
Перегрузка по выходу | электронная защита с автоматическим восстановлением |
Максимальный выходной ток, А | 9,1 |
Форма выходного напряжения | синусоида |
Максимальный входной ток, А | 9 |
Плавный пуск | да |
