Инвертор напряжения PS220/700C-P-1(STS) с выходной мощностью 1000 ВА/750 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения 220 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц.
Данная модель будет оптимальным решением для генерирующих и энергосбытовых компаний, где используются щиты постоянного тока с напряжением 220 В (ЩПТ), она отлично подойдёт для организации надежного электроснабжения:
- оборудования связи и телекоммуникаций,
- промышленных приборов,
- электронной аппаратуры и оборудования для электроэнергетики.
Отличительной особенностью PS220/700С-P-1(STS) является наличие встроенного байпаса, который реализован на базе электромеханических реле и выпускается в одном из двух вариантов исполнения:
- постоянная работа нагрузки от инвертора, автоматическое переключение на работу от сети 220 В через байпас при перегрузке или сбое в работе инвертора,
- постоянная работа нагрузки от сети 220 В через байпас, автоматическое переключение на работу от инвертора при пропадании напряжения в сети.
Конструктивное исполнение

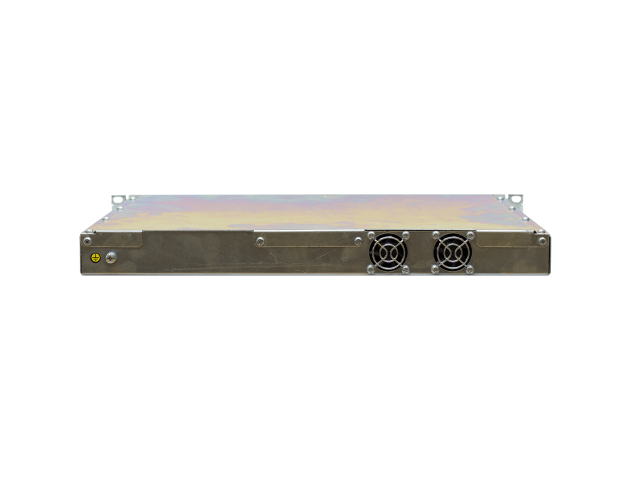

Инвертор PS220/700С-P-1(STS) предназначен для установки в стандартную 19-дюймовую стойку (шкаф). Он выполнен в виде конструктивно законченного модуля в корпусе высотой 1U шириной 483 мм с фронтальным доступом к интерфейсам и подключениям.

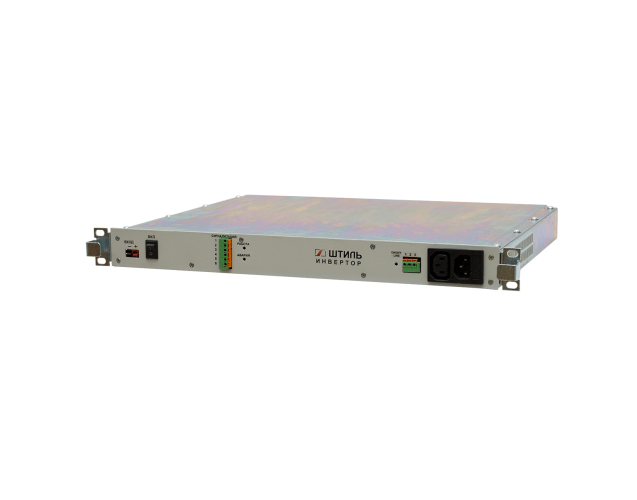

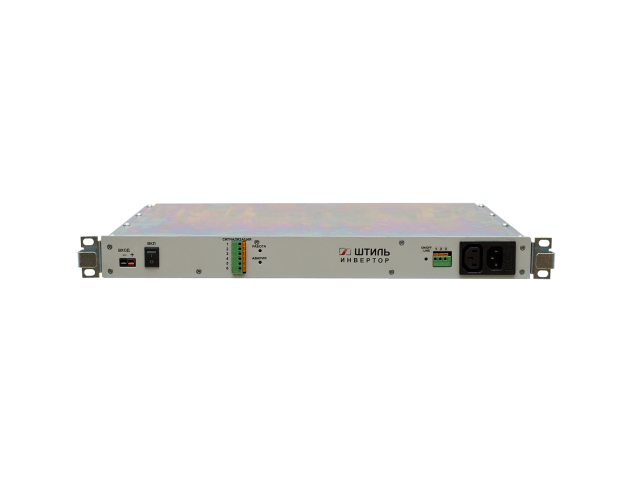

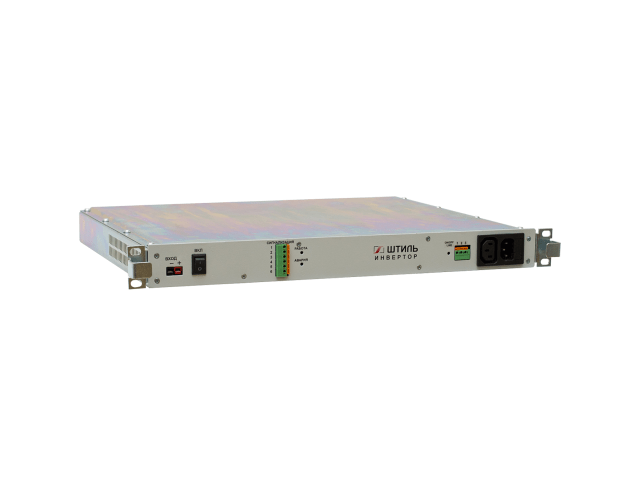

На передней панели расположены выключатель, светодиодные индикаторы рабочих состояний инвертора, разъемы для подключения источника постоянного тока (например, АКБ), трехполюсная розетка С13 для подключения нагрузки, клеммная колодка дистанционной сигнализации, а также вилка для подключения входного переменного напряжения 220 В.
Мониторинг
Поддерживается дистанционная сигнализация за счёт «сухих» контактов, удаленный мониторинг возможен как дополнительная опция, необходима установка модуля электронного байпаса и контроллера серии PSC с интерфейсами: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»)
Преимущества
Отличные технические характеристики
- стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц,
- точность поддержания выходного напряжения – ±3%,
- точность поддержания выходной частоты – ±0,5%,
- рабочий диапазон входного постоянного напряжения – 180-257 В,
- КПД – 87%.
Функциональность и надёжность
- плавный пуск,
- многоуровневая электронная система защиты с автовосстановлением,
- встроенный байпас,
- возможность удаленного мониторинга,
- срок службы – не менее 20 лет.
Комплектация
1 | Инвертор напряжения PS220/700C-P-1(STS) | 1 шт. |
---|---|---|
2 | Комплект кабелей в составе: | 1 шт. |
2. 1 | Кабель для подачи постоянного напряжения (1 м) | 1 шт. |
2. 2 | Разъём для подключения к внешней СЕТИ «Вход ~220В» (розетка сетевая кабельная) | 1 шт. |
2. 3 | Разъём для подключения к внешней нагрузке «Выход ~220В» (вилка сетевая кабельная) | 1 шт. |
3 | Руководство по эксплуатации | 1 экз. |
Бренд | Штиль |
Характеристики | |
Номинальная мощность, Вт | 750 Вт |
Выход (АС) | |
КПД, % | 87 |
Размеры и вес | |
Глубина | 365 мм |
Высота | 44 мм |
Вес | 5 кг |
Надежность и эксплуатационные характеристики | |
Относительная влажность, % | от 0 до 90 (без конденсата) |
Страна изготовления | Россия |
Гарантия | 24 мес. |
Полная мощность, ВА | 1000 Вт |
Другое | |
Ширина | 483 |
Страна производитель | Россия |
Светодиодная индикация | «Работа» - зеленый, «Авария» - красный, «ON/OFF LINE» - белый |
Диапазон рабочей температуры, С | от +5 до +40 |
Рабочий диапазон входного постоянного напряжения, В | 180-257 |
USB | опция (необходимо использование электронного байпаса Штиль и контроллера Штиль серии PSC) |
Ethernet | опция (необходимо использование электронного байпаса Штиль и контроллера Штиль серии PSC) |
«Сухие» контакты | да |
Номинальное входное постоянное напряжение, В | 220 |
Диапазон температуры хранения, С | от -40 до +85 |
Высота установки в стойку, U | 1 |
Встроенный электронный байпас | есть |
Номинальное входное переменное напряжение (режим байпас), В | 220 |
Номинальная входная частота (режим байпас), Гц | 50 |
Точность выходного напряжения, % | ±3 |
Номинальная выходная частота, Гц | 50 |
Точность стабилизации выходной частоты (при работе от АБ), % | ±0,5 |
Коэффициент нелинейных искажений выходного напряжения, % | ≤1% при линейной нагрузке, ≤4% при нелинейной нагрузке |
Перегрузочная способность | до 105% - длительно, от 105% до 150% - 5 с (с последующим отключением) |
Неправильная полярность | плавкая вставка |
Защита от пониженного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≥197 В ±2 В) |
Защита от повышенного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≤245 В ±2 В) |
ЖК-дисплей | нет |
Параллельная работа | нет |
Входная сеть | клеммы |
Нагрузка (выходные разъёмы) | кабель с разъёмом С13 |
Доступ к интерфейсам и подключениям | фронтальный |
Эквивалентный уровень акустических шумов, дБ | 60 |
Максимальный входной переменный ток (режим байпас), А | 5 |
Номинальное выходное напряжение, В | 220 |
Крест-фактор | 3:1 |
Наработка на отказ, ч | 150000 |
Перегрев | электронная защита с автоматическим восстановлением |
Короткое замыкание | электронная защита с автоматическим восстановлением |
Цвет корпуса | серый |
Перегрузка по выходу | электронная защита с автоматическим восстановлением |
Форма выходного напряжения | чистая синусоида |
Плавный пуск | да |
Максимальный входной ток, А | 4.5 |
