Инвертор напряжения PS48-60/500(I) с выходной мощностью 500 ВА/375 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения из диапазона 48-60 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Данная модель отлично подойдёт для организации надежного электроснабжения:
- оборудования связи и телекоммуникаций,
- электронной и электротехнической аппаратуры,
- производственного оборудования,
PS48-60/500(I) поддерживает дистанционную сигнализацию за счёт «сухих» контактов, удаленный мониторинг возможен как дополнительная опция, необходима установка контроллера Штиль PSC-200.04.02 со следующими интерфейсами: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»).
Конструктивное исполнение

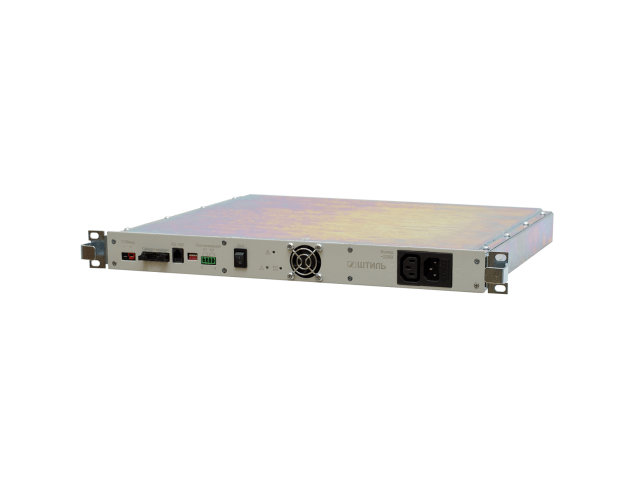

Инвертор PS48-60/500(I) представляет собой 19-дюймовый модуль высотой 1U с фронтальным доступом к интерфейсам и подключениям.

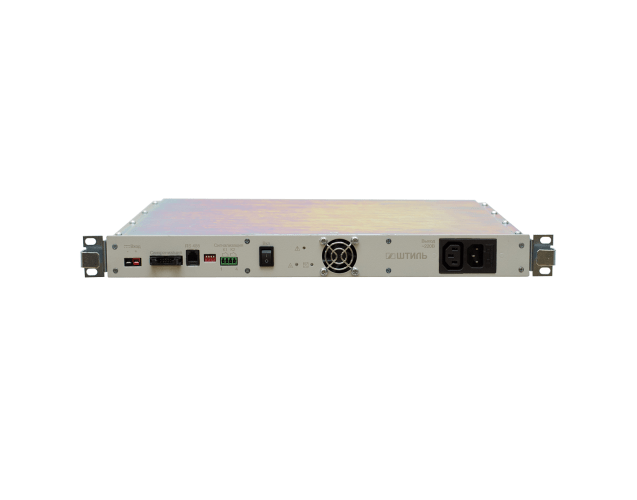

Передняя панель прибора оснащена выключателем, светодиодными индикаторами рабочих состояний, соединительными разъемами для подключения источника постоянного тока, нагрузки, кабелей синхронизации при параллельной работе и дистанционной сигнализации («сухие контакты»).
Параллельная работа
PS48-60/500(I) может использоваться как для автономной работы, так и для параллельной работы (до 10 приборов) в составе инверторной системы для увеличения мощности или построения резервируемых конфигураций по схеме N+1.
Схема работы
Преимущества
Отличные технические характеристики
- точность поддержания выходного напряжения – ±1,5%,
- точность поддержания выходной частоты – ±0,1%,
- рабочий диапазон входного постоянного напряжения – 40,5-72 В,
- низкий уровень шума,
- КПД – ≥90.
Функциональность и надёжность
- плавный пуск,
- электронная аварийная защита с восстановлением от короткого замыкания, перегрузки, перегрева, аварии сети,
- параллельная работа (до 10 приборов),
- дистанционная сигнализация и удаленный мониторинг.
Комплектация
1 | Инвертор напряжения PS48-60/500(I) | 1 шт. |
---|---|---|
2 | Кабель для подключения входного постоянного напряжения (длина 1 м) | 1 шт. |
3 | Кабель плоский RC-10 (длина 1 м) | 1 шт. |
4 | Розетка IDC-10F | 1 шт. |
5 | Вилка TP-6P6C | 1 шт. |
6 | Розетка сетевая кабельная | 1 шт. |
7 | Розетка подключения к разъёму аварийной сигнализации «сухие» контакты | 1 шт. |
8 | Руководство по эксплуатации | 1 шт. |
Бренд | Штиль |
Характеристики | |
Номинальная мощность, Вт | 375 Вт |
Размеры и вес | |
Глубина | 380 мм |
Высота | 44 мм |
Вес | 5 кг |
Надежность и эксплуатационные характеристики | |
Относительная влажность, % | от 0 до 90 (без конденсата) |
Страна изготовления | Россия |
Гарантия | 24 мес. |
Полная мощность, ВА | 500 Вт |
Другое | |
Ширина | 483 |
Страна производитель | Россия |
Светодиодная индикация | «общая авария», «режим DC/DC», «Вход DC не в норме» |
Диапазон рабочей температуры, С | от +5 до +40 |
Степень защиты от пыли и влаги | IP20 |
Рабочий диапазон входного постоянного напряжения, В | 40,5-72 |
USB | опция (производится с помощью контроллера Штиль PSC-200.04.02) |
Ethernet | опция (производится с помощью контроллера Штиль PSC-200.04.02) |
RS-485 | да |
«Сухие» контакты | «Авария» |
Номинальное входное постоянное напряжение, В | 48-60 |
Диапазон температуры хранения, С | от -40 до +85 |
Высота установки в стойку, U | 1 |
Встроенный электронный байпас | нет |
Диапазон настройки выходного напряжения, В | до 230 В, шаг 1 В |
Точность выходного напряжения, % | ±1,5 |
Номинальная выходная частота, Гц | 50 |
Точность стабилизации выходной частоты (при работе от АБ), % | ±1 |
Коэффициент нелинейных искажений выходного напряжения, % | ≤1% при линейной нагрузке, ≤3% при нелинейной нагрузке |
Перегрузочная способность | до 105% - длительно, от 105% до 150% - 5 с (с последующим отключением) |
Неправильная полярность | электронная защита с автоматическим восстановлением |
Защита от пониженного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≥42,5 В) |
Защита от повышенного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≤69 В) |
Параллельная работа | до 10 шт. |
Нагрузка (выходные разъёмы) | кабель с разъёмом АС-101 |
Доступ к интерфейсам и подключениям | фронтальный |
Эквивалентный уровень акустических шумов, дБ | ≤60 |
Входная сеть постоянного тока | клеммы |
Верхний порог отключения нагрузки, В | 72 |
КПД (при работе от источника питания постоянного тока 48 В), % | ≥87 |
КПД (при работе от источника питания постоянного тока 60 В), % | ≥90 |
Номинальное выходное напряжение, В | 220 |
Крест-фактор | 3:1 |
Наработка на отказ, ч | 200000 |
Перегрев | электронная защита с автоматическим восстановлением |
Короткое замыкание | электронная защита с автоматическим восстановлением |
Цвет корпуса | серый |
Перегрузка по выходу | электронная защита с автоматическим восстановлением |
Максимальный выходной ток, А | 2,27 |
Форма выходного напряжения | синусоида |
Максимальный входной ток, А | 10.5 |
Нижний порог отключения нагрузки, В | 40,5 |
Нижний порог подключения нагрузки, В | 42,5 |
Верхний порог подключения нагрузки, В | 69 |
Плавный пуск | да |
