Инвертор напряжения PS60/1500(STS) с выходной мощностью 2000 ВА/1500 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения 60 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Данная модель отлично подойдёт для организации надежного электроснабжения:
- оборудования связи и телекоммуникаций,
- промышленных приборов,
- электронной и электротехнической аппаратуры.
PS60/1500(STS) может использоваться как для автономной работы, так и для параллельной работы (до 6 приборов) в составе инверторной системы для увеличения мощности или построения резервируемых конфигураций по схеме N+1.
Отличительной особенностью PS60/1500(STS) является наличие встроенного байпаса, который реализован на базе электромеханических реле и выпускается в одном из двух вариантов исполнения:
- постоянная работа нагрузки от инвертора, автоматическое переключение на работу от сети 220 В через байпас при перегрузке или сбое в работе инвертора,
- постоянная работа нагрузки от сети 220 В через байпас, автоматическое переключение на работу от инвертора при пропадании напряжения в сети или выходе напряжения сети за допустимые пределы.
Конструктивное исполнение

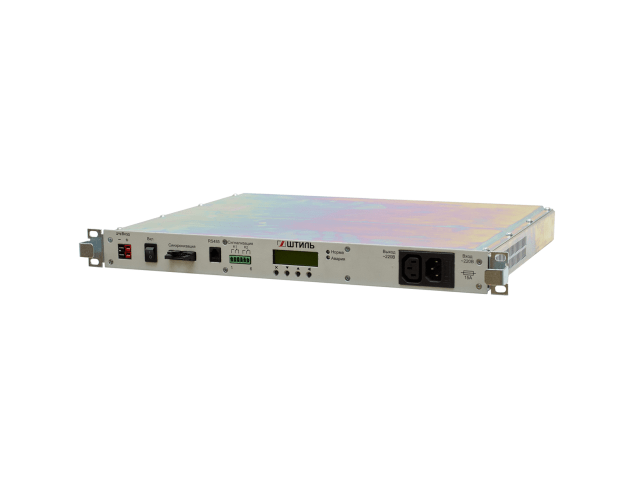

Инвертор PS60/1500(STS) предназначен для установки в стандартную 19-дюймовую стойку (шкаф). Высота прибора – 1U, ширина – 483 мм, доступ к интерфейсам и подключениям – фронтальный.
На передней панели прибора расположены: выключатель, ЖК-дисплей, клавиатура и светодиодные индикаторы, разъемы для подключения источника постоянного тока и кабелей синхронизации, розетка для подключения нагрузки, клеммная колодка сигнализации, разъём RG-45 для связи с контроллером, а также вилка для подключения переменного напряжения 220 В.
Мониторинг
Поддерживается дистанционная сигнализация за счёт «сухих» контактов, удаленный мониторинг возможен как дополнительная опция, необходима установка контроллера «Штиль» PSC-200.04.02 со следующими интерфейсами: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»).
Преимущества
Отличные технические характеристики
- стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц,
- точность поддержания выходного напряжения – ±1,5%,
- точность поддержания выходной частоты – ±0,5%,
- рабочий диапазон входного постоянного напряжения – 49-72 В,
- КПД – >=88%.
Функциональность и надёжность
- плавный пуск,
- встроенный электронный байпас,
- многоуровневая электронная система защиты,
- параллельная работа до 6 устройств,
- возможность удаленного мониторинга.
Комплектация
1 | Инвертор напряжения PS60/1500(STS) | 1 шт. |
---|---|---|
2 | Кабель для подключения входного постоянного напряжения (длина 1 м) | 1 шт. |
3 | Кабель плоский RC-10 (длина 1 м) | 1 шт. |
4 | Розетка IDC-10F | 1 шт. |
5 | Вилка TP-6P6C | 1 шт. |
6 | Вилка сетевая кабельная | 1 шт. |
7 | Розетка сетевая кабельная | 1 шт. |
8 | Розетка подключения к разъёму аварийной сигнализации «сухие» контакты | 1 шт. |
9 | Руководство по эксплуатации | 1 шт. |
Бренд | Штиль |
Характеристики | |
Номинальная мощность, Вт | 1500 Вт |
Размеры и вес | |
Глубина | 397 мм |
Высота | 44 мм |
Вес | 7 кг |
Надежность и эксплуатационные характеристики | |
Относительная влажность, % | от 0 до 90 (без конденсата) |
Страна изготовления | Россия |
Гарантия | 24 мес. |
Полная мощность, ВА | 2000 Вт |
Другое | |
Ширина | 483 |
Страна производитель | Россия |
Светодиодная индикация | «Норма» - зеленый, «Авария» - красный |
Диапазон рабочей температуры, С | от +0 до +50 |
Рабочий диапазон входного постоянного напряжения, В | 49-72 |
USB | опция (производится с помощью контроллера Штиль PSC-200.04.02) |
Ethernet | опция (производится с помощью контроллера Штиль PSC-200.04.02) |
RS-485 | да |
«Сухие» контакты | да |
Номинальное входное постоянное напряжение, В | 60 |
Диапазон температуры хранения, С | от -40 до +85 |
Высота установки в стойку, U | 1 |
Встроенный электронный байпас | есть |
Номинальное входное переменное напряжение (режим байпас), В | 220 |
Рабочий диапазон входного переменного напряжения (режим байпас), В | заводская установка - 182-255, максимальный диапазон - 165-265 |
Нижний порог отключения байпаса, В | 182±2 |
Нижний порог включения байпаса, В | 187±2 |
Верхний порог отключения байпаса, В | 255±2 |
Верхний порог включения байпаса, В | 250±2 |
Номинальная входная частота (режим байпас), Гц | 50 |
Диапазон настройки выходного напряжения, В | (до 230 В, шаг 1 В) |
Точность выходного напряжения, % | ±1,5 |
Номинальная выходная частота, Гц | 50 |
Точность стабилизации выходной частоты (при работе от АБ), % | ±0,5 |
Коэффициент нелинейных искажений выходного напряжения, % | ≤1% при линейной нагрузке, ≤4% при нелинейной нагрузке |
Перегрузочная способность | до 105% - длительно, от 105% до 150% - 5 с (с последующим отключением) |
КПД (при работе от источника питания постоянного тока), % | ≥88 |
Неправильная полярность | плавкая вставка |
Защита от пониженного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≥52 В ±0,5 В) |
Защита от повышенного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≤69 В ± 0,5 В) |
ЖК-дисплей | да, двухстрочный |
Параллельная работа | до 6 шт., селективное отключение неисправного |
Входная сеть | клеммы |
Нагрузка (выходные разъёмы) | кабель с разъёмом АС-101 |
Доступ к интерфейсам и подключениям | фронтальный |
Эквивалентный уровень акустических шумов, дБ | ≤60 |
Номинальное выходное напряжение, В | 220 |
Крест-фактор | 3,5:1 |
Наработка на отказ, ч | не менее 150000 |
Перегрев | электронная защита с автоматическим восстановлением |
Короткое замыкание | электронная защита с автоматическим восстановлением |
Цвет корпуса | серый |
Перегрузка по выходу | электронная защита с автоматическим восстановлением |
Форма выходного напряжения | синусоида |
Плавный пуск | да |
Максимальный входной ток, А | 29 |
