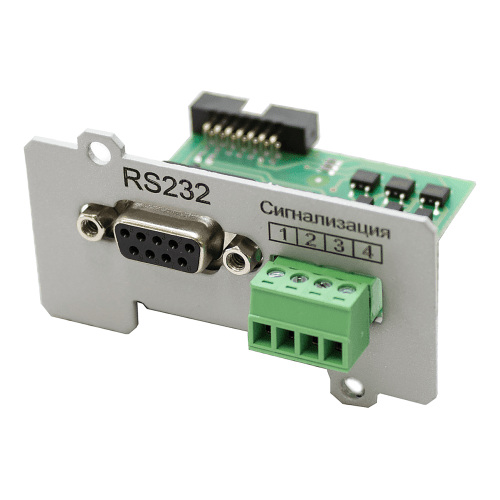

Карта мониторинга IC-RS232/Dry contacts

0 Отзывов

Характеристики

Бренд:

Штиль

Вес:

0.1 кг

Гарантия:

24 мес.

Высота:

40 мм

Глубина:

65 мм

Страна изготовления:

Россия

Ширина:

Смотреть все

Категории

Избранное

Сравнение

Заказать через:

Заказ по телефону:+7 (495) 133-16-70

Заказ по почте:zakaz@eco50.ru

Описание

Плата расширения интерфейсов IC-RS232/Dry Contacts предназначена для локального мониторинга, управления и настройки оборудования «Штиль»:

инверторных стабилизаторов переменного напряжения серии «ИнСтаб» мощностью 6 - 20 кВА,
однофазных ИБП серий ST, SR, SW, STR мощностью 0,25-10 кВА.

На фронтальной панели платы расширения расположены разъемы:

DB-9 интерфейса RS-232,
сигнализация – «сухие» нормально замкнутые выходные контакты:
- 1 – сигнал общей аварии,
- 2 – работа ИБП/стабилизатора в режиме байпас,
- 3 – работа ИБП от аккумуляторных батарей (не используется для стабилизаторов),
- 4 – общий.

Мониторинг состояния, настройка параметров, тестирование ИБП/стабилизатора осуществляется по интерфейсу RS-232. Поддерживаются протоколы:

Megatec – с использованием верхнеуровневого программного обеспечения стороннего производителя, совместимого с данным протоколом,
проприетарный протокол обмена «Штиль» – с применением специализированного программного обеспечения «Shtyl Device Manager».

Напряжение на выходных «сухих» контактах не должно превышать 26 В. Предельное значение тока 20 мА.

1	Карта мониторинга IC-RS232/Dry contacts	1 шт.
2	Интерфейсный кабель RS-232	1 шт.
3	Руководство по эксплуатации	1 шт.
4	Упаковка	1 шт.

Характеристики

Бренд	Штиль
Вес	0.1 кг
Гарантия	24 мес.
Высота	40 мм
Глубина	65 мм
Страна изготовления	Россия
Ширина	68
Совместимость	инверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП
Тип аксессуара	карты мониторинга
Число фаз ИБП	1 в 1
Поддерживаемые протоколы	Megatec/ Штиль
Страна производитель	Россия
Диапазон рабочей температуры, С	5-40
Степень защиты от пыли и влаги	IP20
Габаритные размеры ВхШхГ (в упаковке), мм	220х155х50
Поддерживаемые интерфейсы	RS-232, «сухие» контакты
Тип и количество	3 выходных
Назначение выходных «сухих» контактов	сигнализация об аварии сети, работе в режиме байпас и глубоком разряде батарей
Допустимое напряжение, не более, В	±26
Максимальный ток нагрузки, не более, мА	±20
Максимальное сопротивление относительно общего, Ом	35
Относительная влажность, %	не более 95
Установка	во внутренний слот стабилизатора или ИБП
