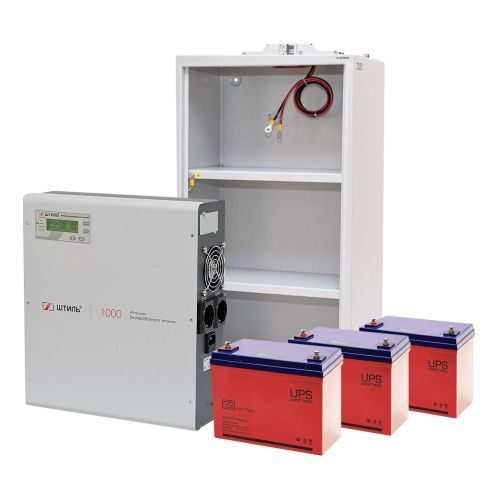

Комплект ИБП SW1000L (1000 ВА) с АБ на 2 ч

Онлайн ИБП SW1000L с аккумуляторами емкостью 75 Ач, установленными в батарейном стеллаже BS-24-1W, обеспечит резервное электропитание нагрузки мощностью до 1000 ВА /900 Вт в течение 2 ч (при 80% загрузке). Время автономной работы при других уровнях загрузки ИБП представлено на вкладке Автономная работа. Примерами оборудования могут быть:

• системы отопления и водоснабжения,
• насосная техника,
• системы водоснабжения и очистки воды,
• системы безопасности и пожаротушения.

Кроме того, источник питания защищает подключенную нагрузку от перепадов напряжения и электрических помех.

SW1000L способен работать в связки с генератором за счет усовершенствованного алгоритма работы корректора коэффициента мощности.

В ИБП SW1000L с аккумуляторами 75 Ач применена технология двойного преобразования, за счет которой достигается:

• стабилизация напряжения с высокой точностью (±2%) в широком диапазоне (90-295 В) без перехода на работу от аккумуляторов,
• мгновенный и безразрывный переход питания нагрузки на АБ при пропадании сетевого напряжения или выходе его значения за рабочий диапазон,
• питание нагрузки напряжением с идеальной синусоидальной формой.

ИБП оснащен малошумной системой охлаждения, основанной на работе вентилятора с адаптивным режимом вращения.

Установка и подключение

SW1000L размещается на стене с помощью специального кронштейна. Батарейный стеллаж устанавливается на полу.

Инсталляция АБ в стеллаж выполняется согласно инструкции по эксплуатации. При этом важно, чтобы автоматический выключатель стеллажа находился в положении «ОТКЛ» (OFF) и его кабель был отсоединен от ИБП.

ИБП подключается к электросети через шнур с евровилкой. Стеллаж с установленным аккумулятором подсоединяется к уже включенному источнику питания через кабель TD50A-TD50A. Нагрузка подключается к ИБП в последнюю очередь.

Все компоненты, используемые в установке и подключении источника питания, входят в комплект поставки.

Заряд батарей

Заряд аккумуляторов в батарейном стеллаже выполняется встроенным в ИБП ЗУ с током 5 А.

Источник питания имеет современные технологии сокращения времени заряда и продления срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), алгоритмы отключения АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомления пользователя об износе АБ и прогнозирования времени автономии при текущей нагрузке.

Защита

SW1000L обладает электронной защитой от:

• короткого замыкания,
• длительной перегрузки по выходу,
• внутреннего перегрева.

После устранения причины срабатывания электронной защиты ИБП способен автоматически восстанавливать свою работу.

Кроме того, устройство оснащено защитой от импульсных перенапряжений и сетевых помех, а также аварийной защитой от неполадок в работе (во время активации защиты устройство обесточивает нагрузку или безразрывно переключает её через байпас на сеть).

Панель управления

Контроль работы и настройка рабочих параметров ИБП выполняется на панели управления с ЖК-дисплеем, которая включает в себя четыре кнопки управления и пять светодиодных индикаторов:

• «Состояние» – режим работы устройства и возникновение аварий,
• «Сеть» – состояние входной сети,
• «Байпас» – электронный байпас/ЭКО-режим,
• «Инвертор» – работа от инвертора,
• «Батарея» – состояние батарей.

Виды информации на ЖК-дисплее:

• значение входного и выходного напряжения,
• процент загрузки ИБП,
• значение напряжения батарей и их состояние,
• активная и полная мощность нагрузки,
• аварии с указанием их причин.

На панели управления ИБП также выполняется настройка различных параметров работы прибора, а также запуск трех видов теста аккумуляторных батарей:

• на 10 секунд (ИБП питает нагрузку от АБ в течение 10 секунд),
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени),
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».

Средства мониторинга

На задней панели ИБП размещен слот для установки платы, позволяющей организовать локальный/удаленный мониторинг работы устройства. В ассортименте представлено три модели таких плат со следующими интерфейсами:

• RS-232,
• USB или mini-USB,
• «сухие» контакты,
• Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль).

Мониторинг и управление ИБП после установки платы можно выполнять двумя способами: через веб-браузер или ПО Shtyl Device Manager (SDM). Плата мониторинга не входит к комплект поставки и заказывается отдельно.

Как купить?

Купить комплект ИБП SW1000L с аккумуляторами емкостью 75 Ач, установленными в батарейном стеллаже BS-36-1W, можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Высокоточное оборудование производителя «Штиль» характеризует отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Преимущества

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология),
• идеальное синусоидальное выходное напряжение,
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,
• высокая точность стабилизации напряжения – ±2%,
• выходной коэффициент мощности – 0,9,
• входной коэффициент мощности – 0,99,
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.

Функциональность

• плавный пуск,
• резервное питание в течение 2 ч (при 80% нагрузке),
• совместимость в работе с генераторами,
• функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения),
• встроенный автоматический байпас,
• широкие возможности дистанционного мониторинга и управления,
• настройка выходного напряжения в диапазоне 210-240 В (требуется карта мониторинга).

Высокая надежность

• многоуровневая электронная система защиты,
• автоматический перезапуск при восстановлении после аварий,
• полный набор функций контроля и управления АБ,
• самодиагностика при запуске и во время работы,
• высокая перегрузочная способность (особенно важно при работе с двигателями),
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
• КПД 89% в режиме on-line и 99% в режиме ECO и при работе через байпас,
• система конвекционного (безвентиляторного) охлаждения.
