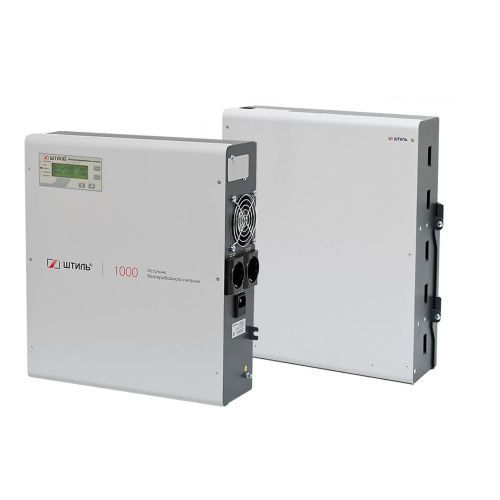

Комплект ИБП SW1000L (1000 ВА) с АБ на 20 мин

Комплект ИБП SW1000L (1000 ВА) с АБ на 20 мин
Характеристики
Страна изготовления:
Россия
Бренд:
Штиль
Топология:
On-line (двойное преобразование)
Фазы на входе:
1 в 1
Рабочий диапазон входного напряжения, В:
175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В:
90-295
Номинальная входная частота, Гц:
50
Смотреть все
Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит
Наличие уточняйте у менеджера
Код: 108146
58 440
58 440
Количество:
Избранное
Сравнение
Заказать через:
Заказ по телефону:+7 (495) 133-16-70
Заказ по почте:zakaz@eco50.ru
Комплект ИБП SW1000L (1000 ВА) с АБ на 20 мин
Описание

Онлайн ИБП SW1000L с батарейным модулем BM-36-18, в котором установлено 6 АБ суммарной емкостью 18 Ач, обеспечит резервное питание в течение 20 мин (при 80% загрузке) электротехники мощностью 1000 ВА /900 Вт. Время автономной работы при других уровнях загрузки ИБП представлено на вкладке Автономная работа. Примерами нагрузки являются:

  • газовые котлы и другое нагревательное оборудование,
  • системы водоснабжения и очистки воды,
  • сети охранной сигнализации и видеонаблюдения,
  • компьютерное и мультимедийное оборудование,
  • бытовые приборы небольшой мощности.

Также ИБП обеспечит защиту техники от перепадов напряжения и электрических помех. Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности источник питания полноценно взаимодействует с генераторами.

Работа ИБП SW1000L основана на технологии двойного преобразовании энергии, которая позволяет устройству:

  • корректировать напряжение с высокой точностью (±2%) в диапазоне (90-295 В) без перехода на АБ,
  • моментально переводить электропитание нагрузки на АБ при отключении электричества или выходе напряжения за пределы рабочего диапазона,
  • обеспечивать питание нагрузки напряжением идеальной синусоидальной формы.

Источник питания охлаждается малошумным вентилятором с адаптивной скоростью вращения.

Установка и подключение

ИБП SW1000L и батарейный модуль BM-36-18 крепятся на ровную вертикальную поверхность с помощью специальных кронштейнов.

Для соединения с ИБП батарейный модуль имеет разъем TD50A «Андерсон». Нагрузка подключается к ИБП в последнюю очередь.

Все компоненты, предназначенные для установки и подключения устройств, входят в комплект поставки.

Заряд батарей

Заряд аккумуляторов батарейного модуля осуществляется встроенным в ИБП ЗУ с током 5 А.

В ИБП применяются современные технологии сокращения времени заряда и продления срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), алгоритмы отключения АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомления пользователя об износе АБ и прогнозирования времени автономии при текущей нагрузке.

Защита

SW1000L оснащен электронной защитой от:

  • короткого замыкания,
  • длительной перегрузки по выходу,
  • внутреннего перегрева.

У ИБП поддерживается автоматический перезапуск после устранения причины срабатывания защиты.

Кроме того, устройство обладает:

  • защитой импульсных перенапряжений и сетевых помех,
  • аварийной защитой от неполадок в работе (при их возникновении нагрузка обесточивается или через байпас безразрывно переключается на работу от сети).

Панель управления

Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:

  • «Состояние» – режим работы устройства и возникновение аварий,
  • «Сеть» – состояние входной сети,
  • «Байпас» – электронный байпас/ЭКО-режим,
  • «Инвертор» – работа от инвертора,
  • «Батарея» – состояние батарей.

Виды информации на ЖК-дисплее:

  • значение входного и выходного напряжения,
  • процент загрузки ИБП,
  • значение напряжения батарей и их состояние,
  • активная и полная мощность нагрузки,
  • аварии с указанием их причин.

Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд),
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени),
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».

Средства мониторинга

В SW1000L допускается установка платы расширения для организации локального/удаленного мониторинга работы устройства. В ассортименте представлено три модели таких плат со следующими интерфейсами:

  • RS-232,
  • USB или mini-USB,
  • «сухие» контакты,
  • Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль).

Мониторинг работы ИБП с установленной платой возможен через веб-браузер или ПО Shtyl Device Manager. Плата является дополнительным аксессуаром и не входит в стандартную комплектацию устройства.

Как купить?

Купить комплект ИБП SW1000L с батарейным модулем BM-36-18 можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Системы электропитания «Штиль» характеризует отличное сочетание цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Преимущества


Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология),
  • идеальное синусоидальное выходное напряжение,
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,
  • высокая точность стабилизации напряжения – ±2%,
  • выходной коэффициент мощности – 0,9,
  • входной коэффициент мощности – 0,99,
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.

Функциональность

  • плавный пуск,
  • резервное питание в течение 20 мин (при 80% нагрузке),
  • совместимость в работе с генераторами,
  • функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения),
  • встроенный автоматический байпас,
  • широкие возможности дистанционного мониторинга и управления,
  • настройка выходного напряжения в диапазоне 210-240 В (требуется карта мониторинга).

Высокая надежность

  • многоуровневая электронная система защиты,
  • автоматический перезапуск при восстановлении после аварий,
  • полный набор функций контроля и управления АБ,
  • самодиагностика при запуске и во время работы,
  • высокая перегрузочная способность (особенно важно при работе с двигателями),
  • срок службы – не менее 10 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
  • КПД 89% в режиме on-line и 99% в режиме ECO и при работе через байпас,
  • система конвекционного (безвентиляторного) охлаждения.

Комплектация

1

ИБП SW1000L (1000 ВА) 1 шт.

2

Батарейный модуль BM-36-18 1 шт.

3

Сетевой шнур с вилкой типа «Schuko - C13», длина 1,5 м 1 шт.

4

Батарейный кабель TD50А-T-2-2х6, длина 2 м 1 шт.

5

Комплект для настенного крепления 1 шт.

6

Руководство по эксплуатации 1 шт.

7

Упаковка 1 шт.

8

Гарантийный талон 1 шт.

Характеристики
Страна изготовления
Россия
Бренд
Штиль
Топология
On-line (двойное преобразование)
Вход
Фазы на входе
1 в 1
Рабочий диапазон входного напряжения, В
175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В
90-295
Номинальная входная частота, Гц
50
Плавный пуск
да
Выход
Полная мощность, ВА
1000 Вт
Номинальная мощность, Вт
900 Вт
Форма выходного напряжения
чистая синусоида
Крест-фактор
3:1
Встроенные АБ (аккумуляторные батареи)
Наличие встроенных батарей
Нет
Тип АБ
герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В
36
Холодный старт
да
Срок службы АБ, лет
0 — 7 эксплуатации)
Поддержка подключения внешних АБ
Да
Надежность и эксплуатационные характеристики
Относительная влажность, %
от 0 до 80 (без конденсата)
Тип охлаждения
принудительное (вентиляторное)
Гарантия
24 мес.
Размеры и вес
Форм-фактор
настенный
Глубина
112 м
Высота
379 мм
Вес
26 кг
Другое
Ширина
357
Страна производитель
Россия
Светодиодная индикация
состояние, сеть, байпас, инвертор, батарея
Функциональные клавиши
управление отображаемым на ЖК-дисплее меню, настройка ИБП
Диапазон рабочей температуры, С
от +5 до +40
Степень защиты от пыли и влаги
IP20
USB
опция (требуется установка карты мониторинга)
Ethernet
опция (требуется установка карты мониторинга)
«Сухие» контакты
опция (требуется установка карты мониторинга)
Номинальное входное напряжение, В
220
Функционал управления АБ
калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Диапазон температуры хранения, С
от -40 до +40
Емкость одной 12-вольтовой АБ, Ач
9
Суммарная емкость АБ в модуле, Ач
18
Допустимый диапазон входной частоты, Гц
45-65
Входной коэффициент мощности
0,99
Фазы на выходе
однофазное
Диапазон настройки выходного напряжения, В
220-240
Точность выходного напряжения, %
±2
Номинальная выходная частота, Гц
при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60
Точность стабилизации выходной частоты (при работе от АБ), %
±0,2
ЖК-дисплей
отображение рабочего состояния системы и основных входных и выходных параметров
Входная сеть
сетевой кабель с евровилкой
Нагрузка (выходные разъёмы)
EURO F-type с заземлением (2 шт.)
Защита от импульсных перенапряжений
варистор (2 кВ, 1/50 мкс)
Режимы работы
on-line, автономный, байпас, ECO
Тип входной сети
однофазная трехпроводная (L, N, PE)
Совместимость с генератором
да
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Потребляемая мощность в режиме холостого хода, Вт
25
Выходной коэффициент мощности
0,9
Перегрузочная способность (при работе в режиме on-line или от батарей)
101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
Перегрузочная способность (при работе через байпас или в режиме ECO)
200% – в течение 40 с
КПД в режиме on-line, %
96
КПД при работе через байпас или в режиме ECO, %
99
КПД в автономном режиме, %
86
Время переключения в автономный режим из режима on-line, мс
0
Время переключения в автономный режим из режима ECO, мс
7
Количество внешних АБ 12В, шт.
6
Ориентировочное время автономной работы (при 80% загрузке ИБП)
20 мин
Защита сети от высокочастотных помех
150 кГц - 30 МГц
Защита нагрузки от сетевых помех (между фазой и нейтралью)
до 2,5 кГц
Защита от «глубокого» разряда батарей
да
Защита от аварии в ИБП
электронная аварийная защита
Электронный автоматический байпас
да
Звуковой сигнал
автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
RS-232
опция (требуется установка карты мониторинга)
mini-USB
опция (требуется установка карты мониторинга)
Рабочая высота, м
до 3000 м над уровнем моря
Номинальный ток заряда встроенного ЗУ, А
5
Габаритные размеры батарейного модуля ВхШхГ, мм
386x357x116
Номинальное выходное напряжение, В
220
Установка
в помещении
Перегрев
электронная защита c автовосстановлением
Короткое замыкание
электронная защита c автовосстановлением
Перегрузка по выходу
электронная защита c автовосстановлением
Максимальный выходной ток, А
4,5
Максимальный входной ток, А
7.2
Цвет корпуса
серый
