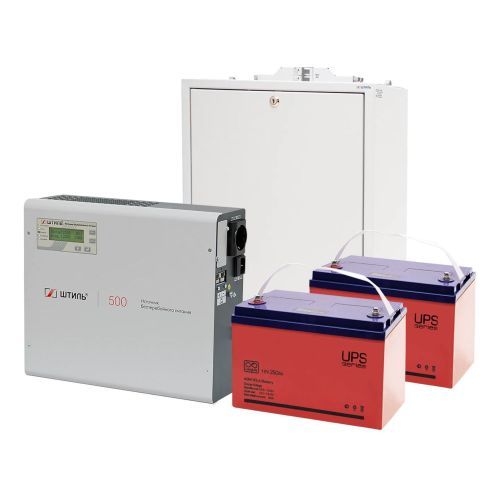

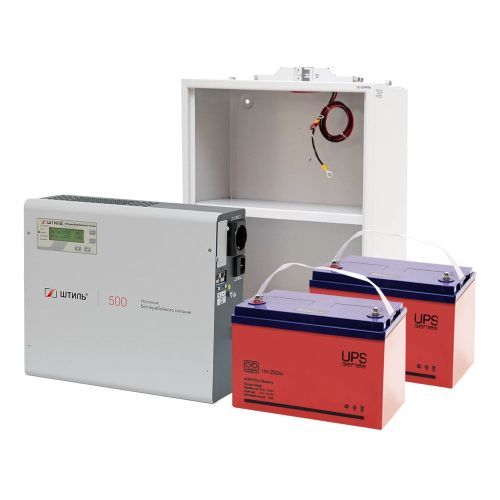

Комплект ИБП SW500L (500 ВА) с АБ на 12 ч

Характеристики
Страна изготовления:
Россия
Бренд:
Штиль
Топология:
On-line (двойное преобразование)
Фазы на входе:
1 в 1
Рабочий диапазон входного напряжения, В:
175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В:
90-295
Номинальная входная частота, Гц:
50
Смотреть все
Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит
Наличие уточняйте у менеджера
Код: 108133
174 580
174 580
Количество:
Избранное
Сравнение
Заказать через:
Заказ по телефону:+7 (495) 133-16-70
Заказ по почте:zakaz@eco50.ru
Комплект ИБП SW500L (500 ВА) с АБ на 12 ч
Описание

Онлайн ИБП SW500L с аккумуляторами емкостью 250 Ач, установленными в батарейном стеллаже BS-24-1W, способен обеспечить автономную работу ответственных потребителей мощностью до 500 ВА/400 Вт в течение 12 ч (при 80% загрузке). Время автономной работы при других уровнях загрузки ИБП представлено на вкладке Автономная работа. Примерами нагрузки могут быть:

  • газовый котел и циркуляционный насос,
  • система водоснабжения и очистки воды,
  • видео- и аудиоаппаратура,
  • компьютерное и телекоммуникационное оборудование.

Кроме того, источник питания обеспечивает защиту подключенного оборудования от перепадов напряжения.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности SW500L эффективно работает в связке с генератором.

ИБП SW500L функционирует на основе технологии двойного преобразования энергии, которая позволяет устройству:

  • стабилизировать напряжение с высокой точностью (±2%) в диапазоне (90-295 В) без перехода на аккумуляторы,
  • моментально и безразрывно переключать питание нагрузки на АБ при пропадании напряжения или его выходе за вышеуказанный диапазон,
  • обеспечивать электроприборы напряжением с идеальной синусоидальной формой.

ИБП оснащен конвекционной (безвентиляторной) системой охлаждения.

Установка и подключение

ИБП устанавливается на стене с помощью специального кронштейна. Батарейный стеллаж размещается на полу.

Установка АБ в стеллаж производится строго в соответствии с инструкцией по эксплуатации. При этом важно, чтобы автоматический выключатель стеллажа находился в положении «ОТКЛ» (OFF) и его кабель был отсоединен от ИБП.

ИБП подключается к электросети через шнур с евровилкой. Стеллаж с установленным аккумулятором подсоединяется к уже включенному источнику питания через кабель TD50A-TD50A. Нагрузка подключается к ИБП в последнюю очередь.

Все компоненты для установки и подключения оборудования входят в комплект поставки.

Заряд батарей

Заряд аккумуляторов в батарейном стеллаже осуществляется встроенным в ИБП ЗУ с током 5 А.

Источник питания имеет современные технологии сокращения времени заряда и продления срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), алгоритмы отключения АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомления пользователя об износе АБ и прогнозирования времени автономии при текущей нагрузке.

Защита

SW500L имеет электронную защиту от:

  • короткого замыкания,
  • длительной перегрузки по выходу,
  • внутреннего перегрева.

ИБП способен автоматически восстанавливать свою работу после устранения причины «ухода» в защиту.

Кроме того, устройство оснащено защитой от импульсных перенапряжений и сетевых помех, а также аварийной защитой от неполадок в работе (при её срабатывании нагрузка отключается или через встроенный байпас безразрывно переключается на сеть).

Панель управления

Контроль работы и настройка рабочих параметров ИБП выполняется на панели управления с ЖК-дисплеем, которая включает в себя четыре кнопки управления и пять светодиодных индикаторов:

  • «Состояние» – режим работы устройства и возникновение аварий,
  • «Сеть» – состояние входной сети,
  • «Байпас» – электронный байпас/ЭКО-режим,
  • «Инвертор» – работа от инвертора,
  • «Батарея» – состояние батарей.

Виды информации на ЖК-дисплее:

  • значение входного и выходного напряжения,
  • процент загрузки ИБП,
  • значение напряжения батарей и их состояние,
  • активная и полная мощность нагрузки,
  • аварии с указанием их причин.

На панели управления ИБП также выполняется настройка различных параметров работы прибора, а также запуск трех видов теста аккумуляторных батарей:

  • на 10 секунд (ИБП питает нагрузку от АБ в течение 10 секунд),
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени),
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».

Средства мониторинга

В ИБП можно устанавливать плату, позволяющую отслеживать работу устройства удаленно по локальной сети или через интернет. В ассортименте представлено три модели таких плат со следующими интерфейсами:

  • RS-232,
  • USB или mini-USB,
  • «сухие» контакты,
  • Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль).

Мониторинг работы источника питания выполняется через веб-браузер или программу Shtyl Device Manager. Обратите внимание на то, что плата расширения приобретается отдельно.

Как купить?

Купить комплект ИБП SW500L с аккумуляторами емкостью 250 Ач, установленными в батарейном стеллаже BS-24-1W, можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Все оборудование производителя «Штиль» характеризует отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Преимущества


Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология),
  • идеальное синусоидальное выходное напряжение,
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,
  • высокая точность стабилизации напряжения – ±2%,
  • выходной коэффициент мощности – 0,9,
  • входной коэффициент мощности – 0,99,
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.

Функциональность

  • плавный пуск,
  • резервное питание в течение 12 ч (при 80% нагрузке),
  • совместимость в работе с генераторами,
  • функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения),
  • встроенный автоматический байпас,
  • широкие возможности дистанционного мониторинга и управления,
  • настройка выходного напряжения в диапазоне 210-240 В (требуется карта мониторинга).

Высокая надежность

  • многоуровневая электронная система защиты,
  • автоматический перезапуск при восстановлении после аварий,
  • полный набор функций контроля и управления АБ,
  • самодиагностика при запуске и во время работы,
  • высокая перегрузочная способность (особенно важно при работе с двигателями),
  • срок службы – не менее 10 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
  • КПД 89% в режиме on-line и 99% в режиме ECO и при работе через байпас,
  • система конвекционного (безвентиляторного) охлаждения.

Комплектация

1

ИБП SW500L (500 ВА) 1 шт.

2

Батарейный стеллаж BS-24-2W 1 шт.

3

Аккумулятор для ИБП 12 В 250 Ач 2 шт.

4

Сетевой шнур с вилкой типа «Schuko - C13», длина 1,5 м 1 шт.

5

Батарейный кабель TD50А-T-2-2х6, длина 2 м 1 шт.

6

Комплект для настенного крепления 1 шт.

7

Руководство по эксплуатации 1 шт.

8

Упаковка 1 шт.

9

Гарантийный талон 1 шт.

Характеристики
Страна изготовления
Россия
Бренд
Штиль
Топология
On-line (двойное преобразование)
Вход
Фазы на входе
1 в 1
Рабочий диапазон входного напряжения, В
175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В
90-295
Номинальная входная частота, Гц
50
Плавный пуск
да
Выход
Полная мощность, ВА
500 Вт
Номинальная мощность, Вт
400 Вт
Форма выходного напряжения
чистая синусоида
Крест-фактор
3:1
Встроенные АБ (аккумуляторные батареи)
Наличие встроенных батарей
Нет
Тип АБ
герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В
24
Холодный старт
да
Срок службы АБ, лет
10 —
Поддержка подключения внешних АБ
Да
Надежность и эксплуатационные характеристики
Относительная влажность, %
от 0 до 80 (без конденсата)
Тип охлаждения
конвекционное (безвентиляторное)
Гарантия
24 мес.
Размеры и вес
Форм-фактор
настенный
Глубина
112 м
Высота
287 мм
Вес
170 кг
Другое
Ширина
357
Страна производитель
Россия
Светодиодная индикация
состояние, сеть, байпас, инвертор, батарея
Функциональные клавиши
управление отображаемым на ЖК-дисплее меню, настройка ИБП
Диапазон рабочей температуры, С
от +5 до +40
Степень защиты от пыли и влаги
IP20
USB
опция (требуется установка карты мониторинга)
Ethernet
опция (требуется установка карты мониторинга)
«Сухие» контакты
опция (требуется установка карты мониторинга)
Номинальное входное напряжение, В
220
Функционал управления АБ
калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Диапазон температуры хранения, С
от -40 до +40
Емкость одной 12-вольтовой АБ, Ач
250
Допустимый диапазон входной частоты, Гц
45-65
Входной коэффициент мощности
0,99
Фазы на выходе
однофазное
Диапазон настройки выходного напряжения, В
220-240
Точность выходного напряжения, %
±2
Номинальная выходная частота, Гц
при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60
Точность стабилизации выходной частоты (при работе от АБ), %
±0,2
ЖК-дисплей
отображение рабочего состояния системы и основных входных и выходных параметров
Входная сеть
сетевой кабель с евровилкой
Нагрузка (выходные разъёмы)
EURO F-type с заземлением (1 шт.)
Защита от импульсных перенапряжений
варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс)
Режимы работы
on-line, автономный, байпас, ECO
Тип входной сети
однофазная трехпроводная (L, N, PE)
Совместимость с генератором
да
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Потребляемая мощность в режиме холостого хода, Вт
20
Выходной коэффициент мощности
0,8
Перегрузочная способность (при работе в режиме on-line или от батарей)
101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
Перегрузочная способность (при работе через байпас или в режиме ECO)
200% – в течение 40 с
КПД в режиме on-line, %
96
КПД при работе через байпас или в режиме ECO, %
99
КПД в автономном режиме, %
81
Время переключения в автономный режим из режима on-line, мс
0
Время переключения в автономный режим из режима ECO, мс
7
Количество внешних АБ 12В, шт.
2
Емкость внешних АБ, Ач
250
Ориентировочное время автономной работы (при 80% загрузке ИБП)
12 ч
Защита сети от высокочастотных помех
150 кГц - 30 МГц
Защита нагрузки от сетевых помех (между фазой и нейтралью)
до 2,5 кГц
Защита от «глубокого» разряда батарей
да
Защита от аварии в ИБП
электронная аварийная защита
Электронный автоматический байпас
да
Звуковой сигнал
автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
RS-232
опция (требуется установка карты мониторинга)
mini-USB
опция (требуется установка карты мониторинга)
Тип разъема для подключения к ИБП
TD50A
Рабочая высота, м
до 3000 м над уровнем моря
Габаритные размеры стеллажа ВхШхГ, мм
602х436х224
Номинальный ток заряда встроенного ЗУ, А
5
Номинальное выходное напряжение, В
220
Установка
в помещении
Перегрев
электронная защита c автовосстановлением
Короткое замыкание
электронная защита c автовосстановлением
Перегрузка по выходу
электронная защита c автовосстановлением
Максимальный выходной ток, А
2,3
Максимальный входной ток, А
3.6
Цвет корпуса
серый
