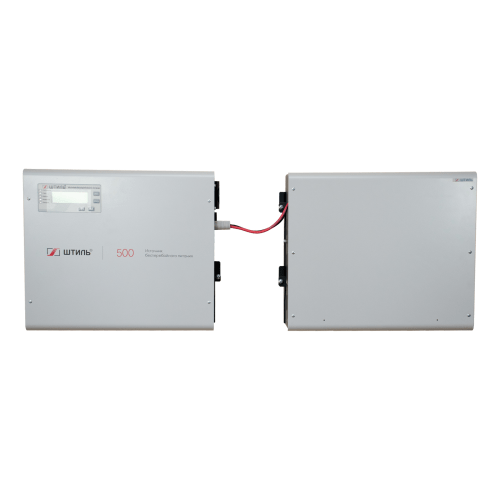

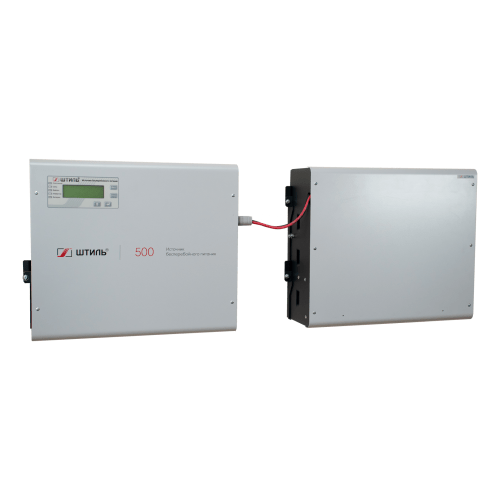

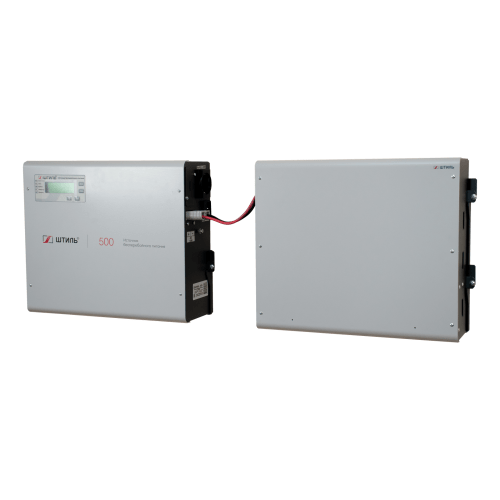

Комплект ИБП SW500L (500 ВА) с АБ на 30 мин

Онлайн ИБП SW500L с батарейным модулем BM-24-18, в котором установлено 4 АБ суммарной емкостью 18 Ач, обеспечит резервное питание в течение 28 мин (при 80% загрузке) электротехники мощностью 500 ВА /400 Вт. Время автономной работы при других уровнях загрузки ИБП представлено на вкладке Автономная работа. Примерами нагрузки являются:

• газовые котлы и другое нагревательное оборудование,
• системы водоснабжения и очистки воды,
• сети охранной сигнализации и видеонаблюдения,
• компьютерное и мультимедийное оборудование,
• бытовые приборы небольшой мощности.

Также ИБП обеспечит защиту техники от перепадов напряжения и электрических помех. Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности источник питания полноценно взаимодействует с генераторами.

SW500L – это ИБП онлайн топологии, который работает по принципу двойного преобразования энергии, что позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода в автономный режим (на питание от батарей),
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения,
• питать нагрузку идеальным синусоидальным напряжением.

Источник питания оснащен бесшумной (конвекционной) системой охлаждения, которая не имеет вентиляторов.

Установка и подключение

ИБП SW500L и батарейный модуль BM-24-18 крепятся на ровную вертикальную поверхность с помощью специальных кронштейнов.

Для соединения с ИБП батарейный модуль имеет разъем TD50A «Андерсон». Нагрузка подключается к ИБП в последнюю очередь.

Все компоненты, предназначенные для установки и подключения устройств, входят в комплект поставки.

Заряд батарей

Заряд аккумуляторов батарейного модуля осуществляется встроенным в ИБП ЗУ с током 5 А.

В ИБП применяются современные технологии сокращения времени заряда и продления срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), алгоритмы отключения АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомления пользователя об износе АБ и прогнозирования времени автономии при текущей нагрузке.

Защита

SW500L оснащен электронной защитой от:

• короткого замыкания,
• длительной перегрузки по выходу,
• внутреннего перегрева.

После устранения причины «ухода» в защиту устройство самостоятельно перезапускается.

Кроме этого, ИБП оборудован защитой от импульсных перенапряжений и сетевых помех, а также аварийной защитой от неполадок в работе, которая отключает нагрузку или через байпас безразрывно переводит её работу на сеть.

Панель управления

Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:

• «Состояние» – режим работы устройства и возникновение аварий,
• «Сеть» – состояние входной сети,
• «Байпас» – электронный байпас/ЭКО-режим,
• «Инвертор» – работа от инвертора,
• «Батарея» – состояние батарей.

Виды информации на ЖК-дисплее:

• значение входного и выходного напряжения,
• процент загрузки ИБП,
• значение напряжения батарей и их состояние,
• активная и полная мощность нагрузки,
• аварии с указанием их причин.

Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд),
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени),
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».

Средства мониторинга

В SW500L допускается установка платы расширения для организации локального/удаленного мониторинга работы устройства. В ассортименте представлено три модели таких плат со следующими интерфейсами:

• RS-232,
• USB или mini-USB,
• «сухие» контакты,
• Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль).

Контроль работы ИБП с установленной платой возможен двумя вариантами: через веб-браузер или специальную программу Shtyl Device Manager (SDM).

Плата является дополнительным аксессуаром и не входит в стандартную комплектацию ИБП.

Как купить?

Купить комплект ИБП SW500L с батарейным модулем BM-24-18 можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Преимущества

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология),
• идеальное синусоидальное выходное напряжение,
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,
• высокая точность стабилизации напряжения – ±2%,
• выходной коэффициент мощности – 0,9,
• входной коэффициент мощности – 0,99,
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.

Функциональность

• плавный пуск,
• резервное питание в течение 28 мин (при 80% нагрузке),
• совместимость в работе с генераторами,
• функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения),
• встроенный автоматический байпас,
• широкие возможности дистанционного мониторинга и управления,
• настройка выходного напряжения в диапазоне 210-240 В (требуется карта мониторинга).

Высокая надежность

• многоуровневая электронная система защиты,
• автоматический перезапуск при восстановлении после аварий,
• полный набор функций контроля и управления АБ,
• самодиагностика при запуске и во время работы,
• высокая перегрузочная способность (особенно важно при работе с двигателями),
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
• КПД 89% в режиме on-line и 99% в режиме ECO и при работе через байпас,
• система конвекционного (безвентиляторного) охлаждения.
