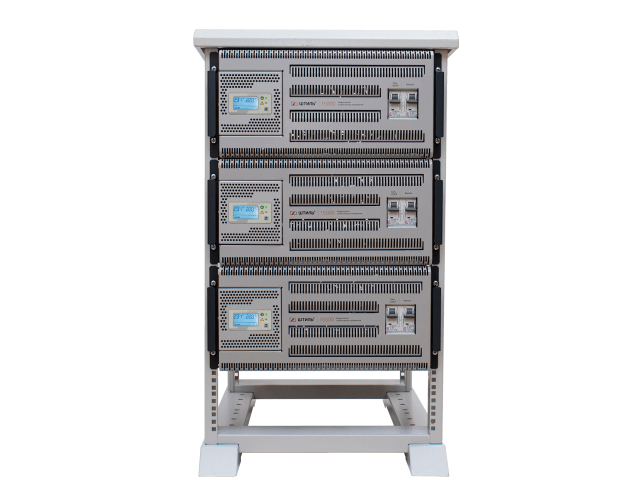

Комплект из трех стабилизаторов IS15000RT в стойке представляет собой готовое решение по защите от нестабильного сетевого напряжения в сети 380 В однофазных ответственных электроприборов бытового или коммерческого назначения с суммарной потребляемой мощностью до 45 кВА/40,5 кВт, например:
- систем отопления и водоснабжения,
- систем вентиляции и кондиционирования,
- профессиональной мультимедийной аппаратуры,
- бытовых приборов и электроинструментов,
- систем освещения и световой сигнализации,
- систем безопасности и видеонаблюдения.
Стабилизаторы разработаны и производятся в России, они отлично адаптированы под специфику работы электроприборов в российских электросетях. Качество их работы подтверждено сертификатом соответствия Таможенного союза (EAC).
Стабилизаторы IS15000RT являются устройствами нового поколения с лучшими техническими характеристиками по сравнению с другими типами приборов. Основное их отличие заключается в принципе стабилизации – двойном преобразовании электрического тока, за счет чего обеспечивается:
- мгновенная реакция на отклонения параметров сети (0 мс),
- непрерывная, бесступенчатая коррекция сетевого напряжения в широком диапазоне (90-310 В) с повышенной точностью (±2%),
- выходное напряжение идеальной синусоидальной формы,
- бесперебойное питание нагрузки (до 200 мс) при кратковременном пропадании напряжения.
Панель управления
Стабилизаторы оснащены светодиодной индикацией и информативным ЖК-дисплеем с кнопкой управления, с помощью которых легко контролировать работу устройств.
Наименование светодиодных индикаторов:
- «Норма» – если индикатор светится непрерывно, значит прибор работает в штатном режиме и на выходе стабилизированное напряжение, если мигает – устройство перешло на автоматический байпас или цепь ручного байпаса,
- «Авария» – если индикатор светится красным, значит произошла одна из следующих проблем: перегрев, перегрузка (информация появляется также и на ЖК-дисплее), короткое замыкание, внутренняя неполадка, низкое сопротивление нагрузки или пропадание сетевого напряжения.
ЖК-дисплей отображает основные рабочие параметры устройства:
- значения напряжения на входе и выходе,
- потребляемую нагрузкой мощность и шкалу уровня загрузки стабилизатора,
- внутреннюю температуру прибора,
- аварийные сообщения о перегрузке или перегреве.
С помощью кнопки управления можно выбрать информацию для просмотра на дисплее и настроить значение выходного напряжения в диапазоне 220-230 В с шагом в 1 В (настройка выполняется после переключения на цепь ручного байпаса).
Установка и подключение

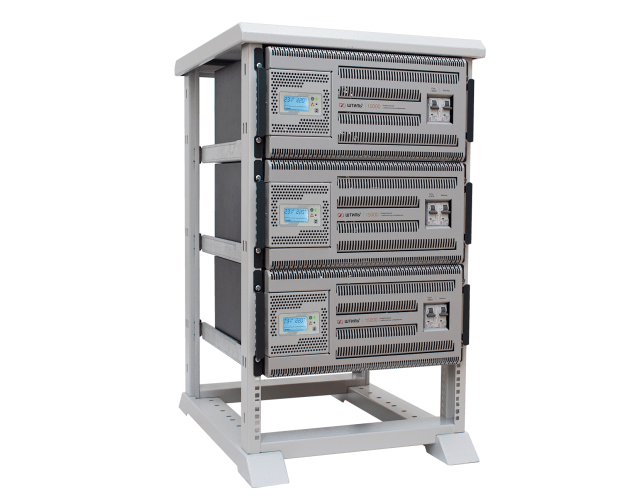

Стабилизаторы IS15000RT устанавливаются в металлическую стойку R-18-02 высотой 18U и надежно закрепляются специальными комплектами для монтажа по всей глубине. Также устройства могут устанавливаться вертикально на ровной горизонтальной поверхности с помощью специальных упоров. Все детали для крепления входят в комплект поставки.
Каждый стабилизатор напряжения подключается к отдельной питающей фазе (при отсутствии трехфазных электроприборов), что позволяет повысить устойчивость системы к неполадкам в электроснабжении: сбой одной из фаз не повлияет на работу двух других.
В моделях IS15000RT установлена поворотная панель управления: при смене положения устройства (с вертикального на горизонтальное или наоборот) ее положение тоже можно менять для более удобного использования.
Для подключения в сеть и питания нагрузки используются клеммные колодки, расположенные на тыльной панели.
Система охлаждения

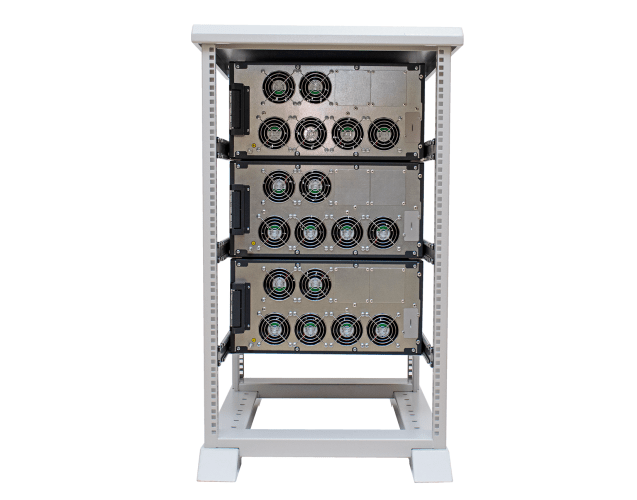

Каждый стабилизатор охлаждается интеллектуальной системой с малошумными вентиляторами, которые имеют адаптивную скорость вращения.
Защита
В стабилизаторах IS15000RT встроена электронная система защиты (с автовосстановлением работы) от:
- перегрузок по выходу, внутреннего перегрева и коротких замыканий,
- аварии сети: пониженного или повышенного напряжения, выходящего за предельные значения – менее 90 В или более 310 В,
- сбоев внутри устройства.
Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц-30 МГц, а нагрузку – от помех между фазой и нейтралью частотой до 2,5 кГц. Встроенный варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) выполняет защиту от импульсных перенапряжений.
Дополнительным преимуществом стабилизаторов является наличие электронного и ручного байпасов, предназначенных для перевода питания нагрузки напрямую на входную сеть:
- электронный байпас срабатывает автоматически при выходе из строя внутренних узлов стабилизатора или при его перегрузке,
- ручной байпас расположен на передней панели устройства и позволяет пользователю вручную перевести питание нагрузки на сеть.
Средства мониторинга
В стабилизаторах реализована возможность локального/дистанционного мониторинга работы. Для этого на задней панели каждого устройства предусмотрен слот для установки карт расширения интерфейсов, которые могут поддерживать следующие интерфейсы:
- RS-232,
- USB или mini-USB,
- «сухие» контакты,
- Ethernet (протоколы: SNMP/Web /Modbus TCP).
После установки карты мониторинга контроль устройства выполняется через web-интерфейс или специализированное программное обеспечение «Shtyl Device Manager» (SDM).
Карты не входят в базовую комплектацию и приобретаются отдельно.
Где купить?
Купить комплект стабилизаторов IS15000RT в стойке и дополнительные аксессуары можно в нашем официальном интернет-магазине российского производителя ГК «Штиль» с доставкой по Москве и другим регионам России.
Цена на комплект стабилизаторов IS15000RT в стойке является оптимальной и конкурентной по сравнению с аналогичной продукцией на российском рынке систем электропитания.
Преимущества
Широкий рабочий диапазон входного напряжения
Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения
Мгновенное быстродействие
Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок
Высокая точность стабилизации
Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Идеальная синусоидальная форма выходного напряжения
Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Схема без трансформатора
Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)
Питание нагрузки до 200 мс при пропадании сети
Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения
Полная электронная защита
От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора
Автоматический перезапуск при восстановлении после аварий
Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии
Полное цифровое управление
На основе высокопроизводительного цифрового сигнального процессора
Фильтрация помех
Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне
Встроенный электронный байпас
Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора
Информативный ЖК-дисплей
Позволяет просматривать основные параметры: входное и выходное напряжение, уровень и мощность нагрузки и др.
Совместимость с генераторами
Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков
Корректор коэффициента мощности на входе
Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть
Высокая перегрузочная способность
Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы
Высокий КПД
Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату
Широкие возможности мониторинга
Удобная настройка и контроль состояния стабилизатора через Web-интерфейс или ПО Shtyl Device Manager
Малый вес и компактные размеры
Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении
Универсальная установка
Позволяет устанавливать стабилизатор в виде напольного блока или горизонтально, например, в стойку
Большой срок службы
За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов
Комплектация
1 | Стабилизатор напряжения IS15000RT (15 кВА) | 3 шт. |
---|---|---|
2 | Стойка R-18-02 | 1 шт. |
3 | Комплект для монтажа в стойку | 3 шт. |
Страна изготовления | Россия |
Бренд | Штиль |
Вход | |
Полная мощность, ВА | 45000 Вт |
Максимальный выходной ток, А | 68 |
Плавный пуск | да |
Форма выходного напряжения | чистая синусоида |
Защита | |
Перегрузка по выходу | электронная защита c автовосстановлением |
Короткое замыкание | электронная защита c автовосстановлением |
Перегрев | электронная защита c автовосстановлением |
Защита от аварии сети | электронная защита c автовосстановлением |
Надежность и эксплуатационные характеристики | |
Установка | в помещении |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Тип охлаждения | принудительное (вентиляторное) |
Гарантия | 24 мес. |
Размеры и вес | |
Глубина | 740 мм |
Высота | 955 мм |
Вес | 93.1 кг |
Другое | |
Ширина | 550 |
Страна производитель | Россия |
Светодиодная индикация | «Норма», «Авария» |
Функциональные клавиши | кнопка для выбора отображаемой на дисплее информации и настройки значения выходного напряжения |
Диапазон рабочей температуры, С | от +5 до +40 |
Степень защиты от пыли и влаги | IP20 |
USB | опция (требуется установка карты мониторинга) |
Ethernet | опция (требуется установка карты мониторинга) |
«Сухие» контакты | опция (требуется установка карты мониторинга) |
Способ установки | напольный |
Диапазон температуры хранения, С | от -40 до +40 |
Тип входной сети | трехфазная пятипроводная (L1, L2, L3, N, PE) |
Допустимый диапазон входной частоты, Гц | 43-57 |
Входной коэффициент мощности | 0,99 |
Номинальная выходная частота, Гц | 50 (отклонение частоты выходного напряжения определяется частотой сети) |
ЖК-дисплей | входное/выходное напряжение, уровень загрузки, аварийные сообщения, мощность нагрузки, внутренняя температура |
Входная сеть | клеммное подключение (L, N, PE) |
Нагрузка (выходные разъёмы) | клеммное подключение (L, N) |
Защита от импульсных перенапряжений | варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»),срабатывание – 50 мкс) |
Ручной байпас | да |
Режимы работы | стабилизация, ручной байпас |
Совместимость с генератором | да |
Потребляемая мощность в режиме холостого хода, Вт | 75 |
Защита сети от высокочастотных помех | 150 кГц - 30 МГц |
Защита нагрузки от сетевых помех (между фазой и нейтралью) | до 2,5 кГц |
Электронный автоматический байпас | да |
mini-USB | опция (требуется установка карты мониторинга) |
Рабочая высота, м | до 3000 м над уровнем моря |
Номинальное фазное/линейное входное напряжение, В | 220/380 (230/400) |
Рабочий диапазон фазного/линейного входного напряжения, В | 165-310/285-537 при нагрузке 100%, 135-310/234-537 при нагрузке 80%, 90-310/155-537 при нагрузке 60% |
Точность стабилизации, % | ±2 |
Быстродействие, мс | 0 |
Время автономной работы при отключении питания | не более 200 мс |
Защита от аварии стабилизатора | электронная аварийная защита |
Нижний порог фазного/линейного входного напряжения отключения нагрузки, В | 90/155 |
Нижний порог фазного/линейного входного напряжения подключения нагрузки, В | 110/190 |
Верхний порог фазного/линейного входного напряжения отключения нагрузки, В | 310/537 |
Верхний порог фазного/линейного входного напряжения подключения нагрузки, В | 290/502 |
Диапазон настройки выходного фазного напряжения, В | 220-230 с шагом 1 |
Сухие контакты | опция (требуется установка карты мониторинга) |
Крест-фактор | 3:1 |
Предельный диапазон входного напряжения, В | 90-310/155-537 |
Номинальная мощность, Вт | 40500 Вт |
Цвет корпуса | серый |
КПД, % | до 97 |
Номинальная входная частота, Гц | 50 |
Максимальный входной ток, А | 88 |
