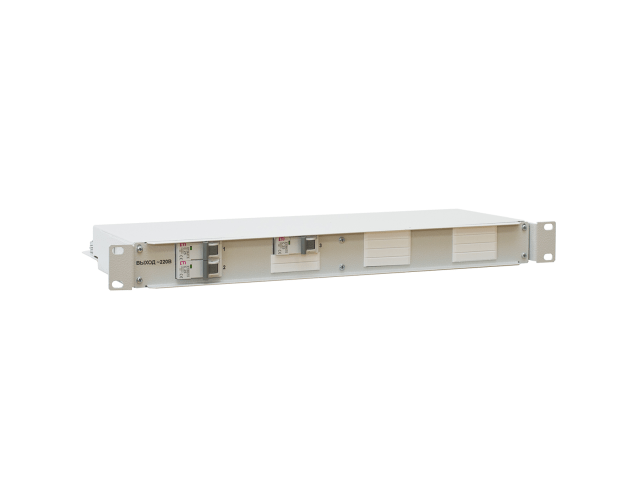

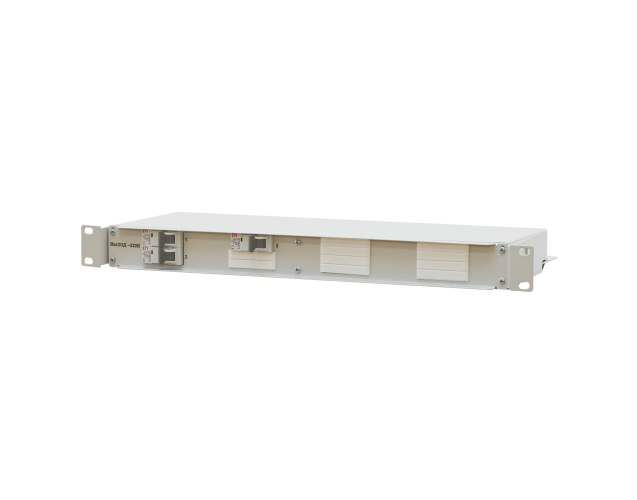

Модуль распределения МР-21-08

Модуль распределения «Штиль» МР-21-08 предназначен для коммутации и подключения внешней нагрузки постоянного напряжения, в том числе, для защиты инверторов по входу DC (рекомендуется для использования в составе инверторных систем в качестве вводного модуля распределения постоянного тока с сервисными автоматическими выключателями).

Может использоваться также для увеличения количества выходных автоматических выключателей защиты нагрузки установок питания постоянного тока.

Выпускаются модели с коммутируемым напряжением постоянного тока =48В (базовый вариант), а также: =24В, =60В и =220В DC. В описании приведены параметры базового варианта.

Изделие выполнено в виде конструктивно законченного модуля стандарта 19 дюймов высотой 1U.

Питание от сети постоянного напряжения с номинальным значением 48 В поступает на входные шины «-48 В» и «+48 В» и далее через автоматические выключатели «Выход = 48 В» распределяется на выводы «Выход = 48 В», к которым осуществляется подключение внешней нагрузки.

МР-21-08 имеет:

• шины для подключения входного постоянного напряжения,
• до 8 пар выводов для подключения выходного напряжения.

Внимание!Выбор типа и количества автоматических выключателей определяется заводом-изготовителем (по согласованию с заказчиком). Максимальное количество устанавливаемых в МР однополюсных автоматических выключателей – 8 шт.
