Модуль распределения PDM-01-2C-1S

Характеристики
Страна изготовления:
Россия
Бренд:
Штиль
Номинальная входная частота, Гц:
50
Относительная влажность, %:
от 0 до 90 (без конденсата)
Гарантия:
24 мес.
Глубина:
162 мм
Высота:
89 мм
Смотреть все
Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит
Наличие уточняйте у менеджера
Код: 66498
8 510
8 510
Количество:
Избранное
Сравнение
Заказать через:
Заказ по телефону:+7 (495) 133-16-70
Заказ по почте:zakaz@eco50.ru

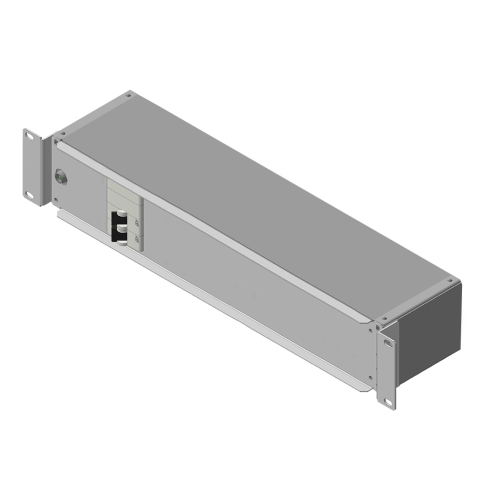

Модуль распределения PDM-01-2C-1S
Описание

Модуль распределения PDM-01-2C-1S разработан для совместного применения с моделями однофазных ИБП серий «SR» и «STR» мощностью 1 кВА.

Изделие служит для распределения электроэнергии от внешней сети или генератора к ИБП и другой нагрузке, подключенной к розетке Schuko. Через розетку Schuko можно подключить внешнее зарядное устройство серии BCR, блок розеток серии PDU и сервисных потребителей.

PDM-01-2C-1S представляет собой металлический контейнер высотой 2U, предназначенный для установки в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.

К входной сети модуль подключается с помощью клеммных соединений (L, N, PE). Для выходного подключения предусмотрены следующие автоматические выключатели: 1хС16, 1хС10.

PDM-01-2C-1S подключается к ИБП с помощью разъема С13. Провод для подключения входит в комплект поставки устройства.

Дополнительный функционал: ВРУ (вводно-распределительное устройство) и евророзетка Schuko. Рекомендованный автомат на внешнем РЩ – С20, провод: 2,5 мм².

Внимание!

Выбор конкретной модели модуля распределения серии PDM для модели ИБП определенной мощности зависит от требуемого функционала и количества независимых энерговводов. Точный подбор оптимального решения Вам помогут сделать менеджеры нашего предприятия или наших партнеров.

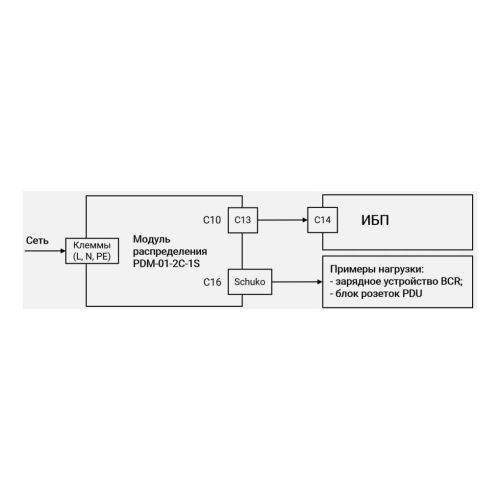

Схема подключения

Схема подключения PDM-01-2C-1S




Комплектация

1

Модуль распределения PDM-01-2C-1S в составе: 1

1.

1

Автоматический выключатель защиты нагрузки 10 А 1

1.

2

Автоматический выключатель защиты нагрузки 16 А 1

1.

3

Розетка сетевая С13 к ИБП 1

1.

4

Розетка Schuko для подключения нагрузки 1

2

Кабель С13-С14 для подключения к ИБП 1

3

Руководство по эксплуатации 1

Характеристики
Страна изготовления
Россия
Бренд
Штиль
Вход
Номинальная входная частота, Гц
50
Надежность и эксплуатационные характеристики
Относительная влажность, %
от 0 до 90 (без конденсата)
Гарантия
24 мес.
Размеры и вес
Глубина
162 мм
Высота
89 мм
Вес
2 кг
Другое
Ширина
483
Совместимость
однофазные ИБП серий «SR» и «STR»мощностью 1 кВА
Тип аксессуара
модули распределения
Число фаз ИБП
1 в 1
Страна производитель
Россия
Светодиодная индикация
«Сеть»
Диапазон рабочей температуры, С
от +5 до +40
Номинальное входное напряжение, В
220
Способ установки
в стойку
Диапазон температуры хранения, С
от -40 до +40
Высота установки в стойку, U
2
Входная сеть
клеммы
Нагрузка (выходные разъёмы)
IEC-320-C13 (1 шт.), EURO F-type с заземлением (1 шт.)
Дополнительный функционал
ВРУ, розетка Sсhuko
Тип входной сети
однофазная, трехпроводная (L, N, PE)
Тип разъема для подключения к ИБП
IEC-320-С13
Кабель подключения к ИБП
С13-С14
Рекомендованный автомат на внешнем щите
C20
Рекомендованное сечение кабеля, мм²
2,5
Цвет корпуса
серый
