Модуль распределения PDM-01-3CL-1

Характеристики
Страна изготовления:
Россия
Бренд:
Штиль
Номинальная входная частота, Гц:
50
Относительная влажность, %:
от 0 до 90 (без конденсата)
Гарантия:
24 мес.
Глубина:
132 мм
Высота:
132 мм
Смотреть все
Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит
Наличие уточняйте у менеджера
Код: 64642
16 900
16 900
Количество:
Избранное
Сравнение
Заказать через:
Заказ по телефону:+7 (495) 133-16-70
Заказ по почте:zakaz@eco50.ru
Модуль распределения PDM-01-3CL-1
Описание

Модуль распределения PDM-01-3CL-1 разработан для совместного применения с моделями однофазных ИБП серий «SR» и «STR» мощностью 1 кВА.

Прибор надежно распределяет электроэнергию от сети или генератора к однофазным нагрузкам через ИБП.

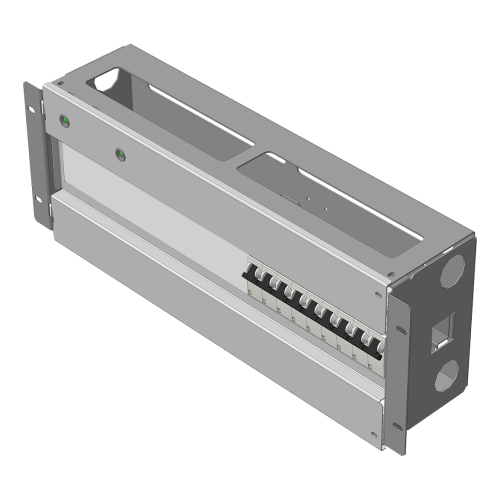

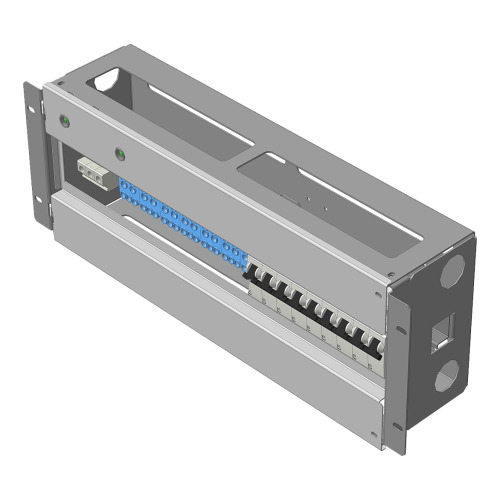

PDM-01-3CL-1 представляет собой металлический контейнер высотой 3U, предназначенный для установки в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.

К входной сети устройство подключается с помощью клеммных соединений (L, N, PE).

Нагрузка подключается к модулю через клеммы (L, N, PE). Для этого предусмотрено 8 автоматических выключателей: 1хС6, 2хС4, 3хС2, 2хС1.

PDM-01-3CL-1 подключается к ИБП с помощью разъемов С13 и С14. Провода для подключения входят в комплект поставки устройства.

Модуль имеет 1 энерговвод ВРУ (вводно-распределительное устройство). Рекомендованный автомат на внешнем РЩ – С16, провод: 1,5 мм².

Внимание!

Выбор конкретной модели модуля распределения серии PDM для модели ИБП определенной мощности зависит от требуемого функционала и количества независимых энерговводов. Точный подбор оптимального решения Вам помогут сделать менеджеры нашего предприятия или наших партнеров.

Схемы подключения

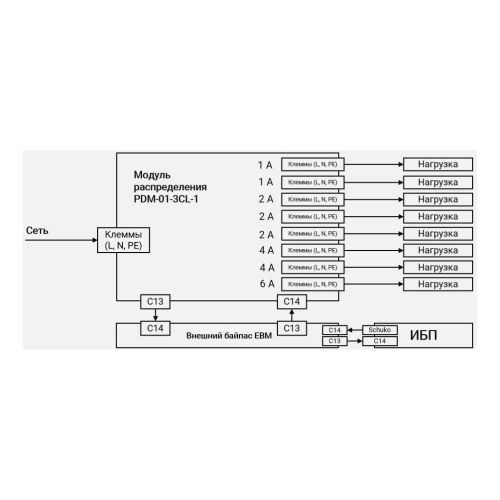

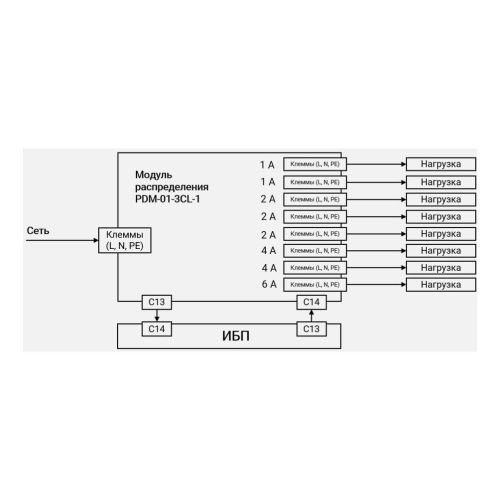

Схема подключения PDM-01-3CL-1 картинка





Комплектация

1

Модуль распределения PDM-01-3CL-1 в составе: 1 шт.

1.

1

Автоматические выключатели защиты нагрузки 1 А 2 шт.

1.

2

Автоматические выключатели защиты нагрузки 2 А 3 шт.

1.

3

Автоматические выключатели защиты нагрузки 4 А 2 шт.

1.

4

Автоматический выключатель защиты нагрузки 6 А 1 шт.

1.

5

Автоматический выключатель ИБП 1 шт.

1.

6

Розетка С14 для подключения ИБП 1 шт.

1.

7

Розетка С13 для подключения ИБП 1 шт.

2

Кабель С13-С14 для подключения к ИБП 2 шт.

3

Руководство по эксплуатации 1 шт.

Характеристики
Страна изготовления
Россия
Бренд
Штиль
Вход
Номинальная входная частота, Гц
50
Надежность и эксплуатационные характеристики
Относительная влажность, %
от 0 до 90 (без конденсата)
Гарантия
24 мес.
Размеры и вес
Глубина
132 мм
Высота
132 мм
Вес
3 кг
Другое
Ширина
483
Совместимость
однофазные ИБП серий «SR» и «STR»мощностью 1 кВА
Тип аксессуара
модули распределения
Число фаз ИБП
1 в 1
Страна производитель
Россия
Светодиодная индикация
«Сеть», «Нагрузка»
Диапазон рабочей температуры, С
от +5 до +40
Номинальное входное напряжение, В
220
Способ установки
в стойку
Диапазон температуры хранения, С
от -40 до +40
Высота установки в стойку, U
3
Входная сеть
клеммы (L, N, PE)
Нагрузка (выходные разъёмы)
1хС6, 2хС4, 3хС2, 2хС1
Дополнительный функционал
ВРУ
Тип входной сети
однофазная, трехпроводная (L, N, PE)
Тип разъема для подключения к ИБП
IEC-320-С14 IEC-320-С13
Кабель подключения к ИБП
С13-С14
Рекомендованный автомат на внешнем щите
С16
Рекомендованное сечение кабеля, мм²
1,5
Цвет корпуса
серый
Номинальное выходное напряжение, В
220
