Модуль распределения PDM-01-3CL-1PS применяется совместно с моделями однофазных ИБП серий «SR» и «STR» мощностью 1 кВА.
Изделие служит для распределения электроэнергии от внешней сети или генератора к нагрузке, подключенной через ИБП и к розетке Schuko. Через розетку Schuko можно подключить внешнее зарядное устройство серии BCR, блок розеток серии PDU и сервисных потребителей.

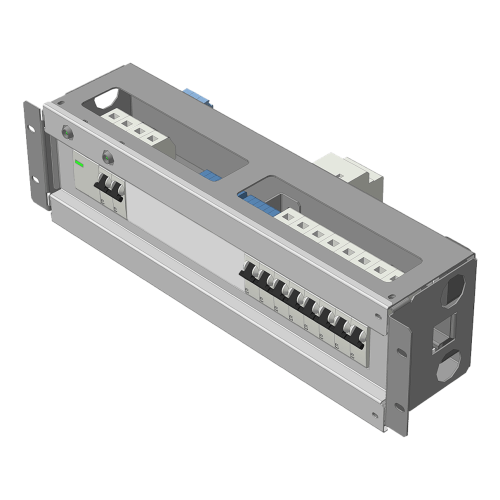

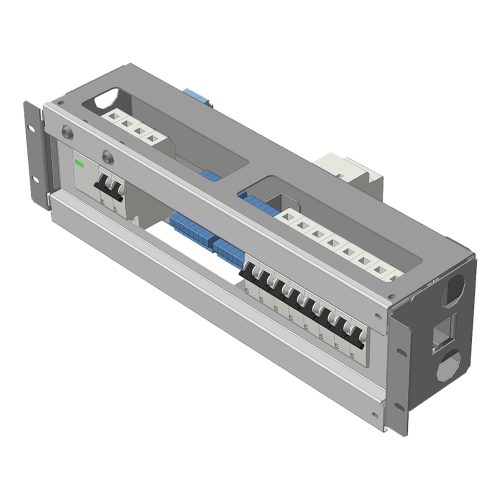

PDM-01-3CL-1PS – это металлический контейнер высотой 3U, который устанавливается в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.
К входной сети модуль подключается с помощью клеммных соединений (L, N, PE). Для выходного подключения предусмотрены следующие автоматические выключатели:1хС6, 2хС4, 3хС2 и 2хС1.
PDM-01-3CL-1PS подключается к ИБП с помощью разъемов С13 и С14. Провода для подключения входят в комплект поставки устройства.
Дополнительный функционал: ВРУ (вводно-распределительное устройство), УЗИП (устройство защиты от импульсных напряжений) и евророзетка Schuko. Рекомендованный автомат на внешнем РЩ – С20, провод – 2,5 мм².
Внимание!
Выбор конкретной модели модуля распределения серии PDM для модели ИБП определенной мощности зависит от требуемого функционала и количества независимых энерговводов. Точный подбор оптимального решения Вам помогут сделать менеджеры нашего предприятия или наших партнеров.
Схемы подключения

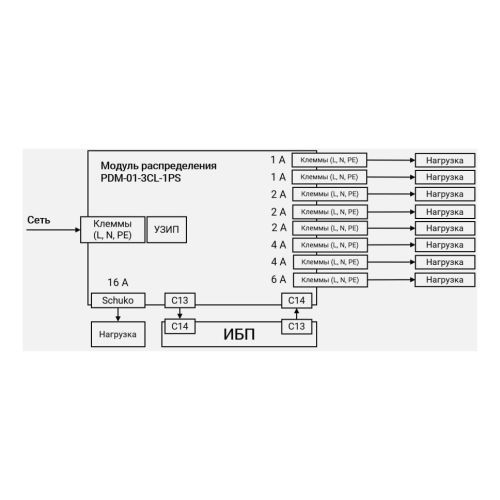

![Схема подключения PDM-01-3CL-1PS Схема подключения PDM-01-3CL-1PS картинка](/wa-data/public/shop/img/skhema_pdm_01_3cl_1ps-_1_.jpg)

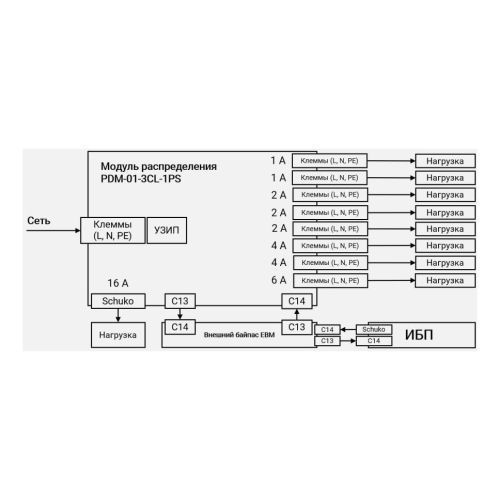

![Схема подключения PDM-01-3CL-1PS через байпас Схема подключения PDM-01-3CL-1PS через байпас картинка](/wa-data/public/shop/img/skhema_pdm_01_3cl_1ps-_2_.jpg)
Комплектация
1 | Модуль распределения PDM-01-3CL-1PS в составе: | 1 шт. |
---|---|---|
1. 1 | Автоматические выключатели защиты нагрузки 1 А | 2 шт. |
1. 2 | Автоматические выключатели защиты нагрузки 2 А | 3 шт. |
1. 3 | Автоматические выключатели защиты нагрузки 4 А | 2 шт. |
1. 4 | Автоматический выключатель защиты нагрузки 6 А | 1 шт. |
1. 5 | Автоматический выключатель ИБП | 1 шт. |
1. 6 | Автоматический выключатель розетки 16 А | 1 шт. |
1. 7 | УЗИП (устройство защиты от перенапряжения) | 1 шт. |
1. 8 | Розетка Schuko для подключения нагрузки | 1 шт. |
1. 9 | Розетка С13 для подключения ИБП | 1 шт. |
1. 10 | Розетка С14 для подключения ИБП | 1 шт. |
2 | Кабель С13-С14 для подключения к ИБП | 2 шт. |
3 | Руководство по эксплуатации | 1 шт. |
Страна изготовления | Россия |
Бренд | Штиль |
Вход | |
Номинальная входная частота, Гц | 50 |
Надежность и эксплуатационные характеристики | |
Относительная влажность, % | от 0 до 90 (без конденсата) |
Гарантия | 24 мес. |
Размеры и вес | |
Глубина | 185 мм |
Высота | 132 мм |
Вес | 3 кг |
Другое | |
Ширина | 483 |
Совместимость | однофазные ИБП серий «SR» и «STR»мощностью 1 кВА |
Тип аксессуара | модули распределения |
Число фаз ИБП | 1 в 1 |
Страна производитель | Россия |
Светодиодная индикация | «Сеть», «Нагрузка» |
Диапазон рабочей температуры, С | от +5 до +40 |
Номинальное входное напряжение, В | 220 |
Способ установки | в стойку |
Диапазон температуры хранения, С | от -40 до +40 |
Высота установки в стойку, U | 3 |
Входная сеть | клеммы (L, N, PE) |
Нагрузка (выходные разъёмы) | 1хС6, 2хС4, 3хС2, 2хС1, EURO F-type с заземлением |
Дополнительный функционал | ВРУ, УЗИП, розетка Schuko |
Тип входной сети | однофазная, трехпроводная (L, N, PE) |
Тип разъема для подключения к ИБП | IEC-320-С14 IEC-320-С13 |
Кабель подключения к ИБП | С13-С14 |
Рекомендованный автомат на внешнем щите | C20 |
Рекомендованное сечение кабеля, мм² | 2,5 |
Цвет корпуса | серый |
Номинальное выходное напряжение, В | 220 |
