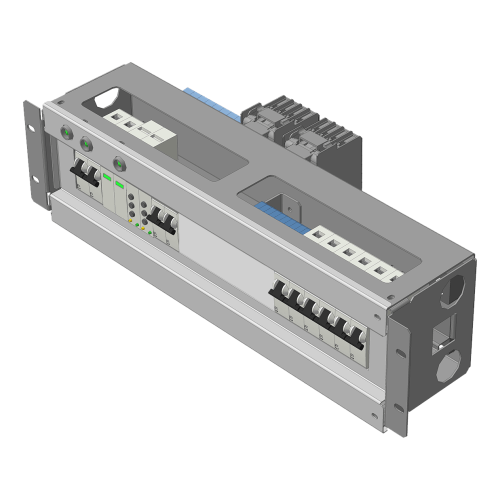

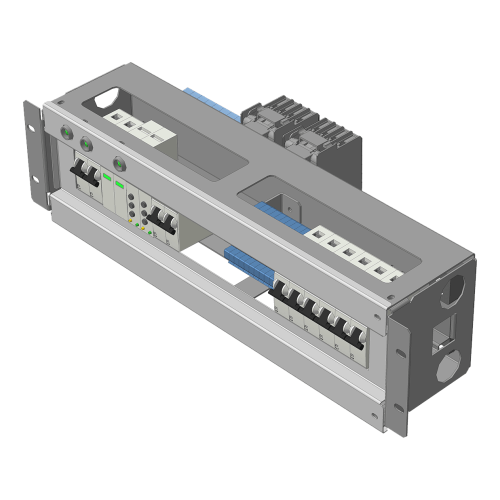

Модуль распределения PDM-01-3СL-2АP разработан для совместного применения с моделями однофазных ИБП серий «SR» и «STR» мощностью 1 кВА.
Прибор предназначен для распределения электроэнергии от двух источников питания (от двух разных фаз или от сети и от генератора) к однофазным нагрузкам через ИБП.
PDM-01-3СL-2АP представляет собой металлический контейнер высотой 3U, который устанавливается в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.
К входной сети/генератору устройство подключается с помощью клеммных соединений (L, N, PE).
Нагрузка подключается к модулю через клеммы (L, N, PE). Для этого предусмотрено 6 автоматических выключателей: 1хС6, 2хС4, 2хС2 и 1хС1.
PDM-01-3СL-2АP подключается к ИБП с помощью разъемов С13 и С14. Провода для подключения входят в комплект поставки устройства.
Дополнительный функционал: ВРУ (вводно-распределительное устройство), УЗИП (устройство защиты от импульсных напряжений), РКН (реле контроля напряжения) и АВР (автоматический ввод резерва). Рекомендованный автомат на внешнем РЩ – С16, провод: 1,5 мм².
Внимание!
Выбор конкретной модели модуля распределения серии PDM для модели ИБП определенной мощности зависит от требуемого функционала и количества независимых энерговводов. Точный подбор оптимального решения Вам помогут сделать менеджеры нашего предприятия или наших партнеров.
Схемы подключения

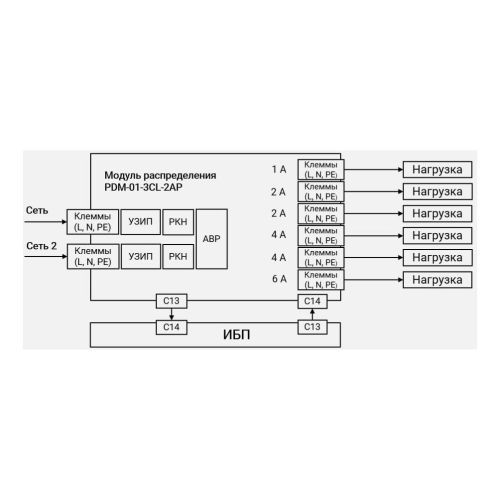

![Схема подключения PDM-01-3CL-2AP Схема подключения PDM-01-3CL-2AP](/wa-data/public/shop/img/skhema_pdm_01_3cl_2ap-_1_.jpg)

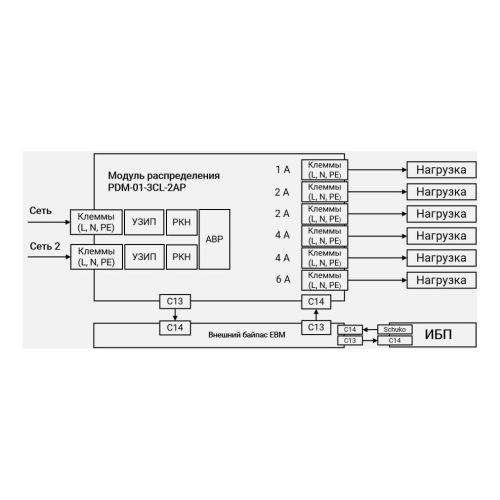

![Схема подключения PDM-01-3CL-2AP с внешним байпасом Схема подключения PDM-01-3CL-2AP с внешним байпасом картинка](/wa-data/public/shop/img/skhema_pdm_01_3cl_2ap-_2_.jpg)
Комплектация
1 | Модуль распределения PDM-01-3CL-2AP в составе: | 1 шт. |
---|---|---|
1. 1 | Автоматический выключатель защиты нагрузки 1 А | 1 шт. |
1. 2 | Автоматические выключатели защиты нагрузки 2 А | 2 шт. |
1. 3 | Автоматические выключатели защиты нагрузки 4 А | 2 шт. |
1. 4 | Автоматический выключатель защиты нагрузки 6 А | 1 шт. |
1. 5 | Реле контроля напряжения | 2 шт. |
1. 6 | Устройство защиты от перенапряжения | 2 шт. |
1. 7 | Розетка С13 для подключения ИБП | 2 шт. |
1. 8 | Розетка С14 для подключения ИБП | 2 шт. |
2 | Кабель С13-С14 для подключения к ИБП | 2 шт. |
3 | Руководство по эксплуатации | 1 шт. |
Страна изготовления | Россия |
Бренд | Штиль |
Вход | |
Номинальная входная частота, Гц | 50 |
Надежность и эксплуатационные характеристики | |
Относительная влажность, % | от 0 до 90 (без конденсата) |
Гарантия | 24 мес. |
Размеры и вес | |
Глубина | 204 мм |
Высота | 134 мм |
Вес | 4 кг |
Другое | |
Ширина | 483 |
Совместимость | однофазные ИБП серий «SR» и «STR»мощностью 1 кВА |
Тип аксессуара | модули распределения |
Число фаз ИБП | 1 в 1 |
Страна производитель | Россия |
Светодиодная индикация | «Сеть 1», «Сеть 2», «Нагрузка» |
Диапазон рабочей температуры, С | от +5 до +40 |
Номинальное входное напряжение, В | 220 |
Способ установки | в стойку |
Диапазон температуры хранения, С | от -40 до +40 |
Высота установки в стойку, U | 3 |
Входная сеть | клеммы (L, N, PE) |
Нагрузка (выходные разъёмы) | 1хС6, 2хС4, 2хС2, 1хС1 |
Дополнительный функционал | ВРУ, УЗИП, РКН, АВР |
Тип входной сети | однофазная, трехпроводная (L, N, PE) |
Тип разъема для подключения к ИБП | IEC-320-С14 IEC-320-С13 |
Кабель подключения к ИБП | С13-С14 |
Рекомендованный автомат на внешнем щите | С16 |
Рекомендованное сечение кабеля, мм² | 1,5 |
Цвет корпуса | серый |
Номинальное выходное напряжение, В | 220 |
