Модуль распределения PDM-02-3CL-1PS

Характеристики
Страна изготовления:
Россия
Бренд:
Штиль
Номинальная входная частота, Гц:
50
Относительная влажность, %:
от 0 до 90 (без конденсата)
Гарантия:
24 мес.
Глубина:
185 мм
Высота:
132 мм
Смотреть все
Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит
Наличие уточняйте у менеджера
Код: 64573
30 940
30 940
Количество:
Избранное
Сравнение
Заказать через:
Заказ по телефону:+7 (495) 133-16-70
Заказ по почте:zakaz@eco50.ru

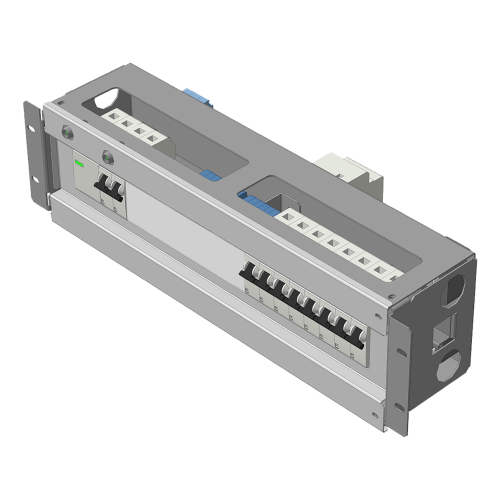

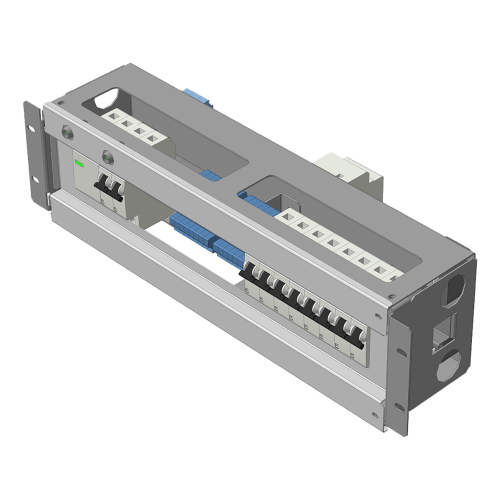

Модуль распределения PDM-02-3CL-1PS
Описание

Модуль распределения PDM-02-3CL-1PS применяется совместно с однофазным ИБП «Штиль» SR1102L выходной мощностью 2 кВА.

Изделие служит для распределения электроэнергии от внешней сети или генератора к нагрузке, подключенной через ИБП и к розетке Schuko. Через розетку Schuko можно подключить внешнее зарядное устройство серии BCR, блок розеток серии PDU и сервисных потребителей.

PDM-02-3CL-1PS – это металлический контейнер высотой 3U, который устанавливается в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.

К входной сети модуль подключается с помощью клеммных соединений (L, N, PE). Для выходного подключения предусмотрены следующие автоматические выключатели: 1хС10, 2хС4, 4хС2, 1хС1.

PDM-02-3CL-1PS подключается к ИБП с помощью разъемов С19 и С20. Провода для подключения входят в комплект поставки устройства.

Дополнительный функционал: ВРУ (вводно-распределительное устройство), УЗИП (устройство защиты от импульсных напряжений) и евророзетка Schuko. Рекомендованный автомат на внешнем РЩ – С25, провод – 4 мм².

Внимание!

Выбор конкретной модели модуля распределения серии PDM для модели ИБП определенной мощности зависит от требуемого функционала и количества независимых энерговводов. Точный подбор оптимального решения Вам помогут сделать менеджеры нашего предприятия или наших партнеров.

Схемы подключения

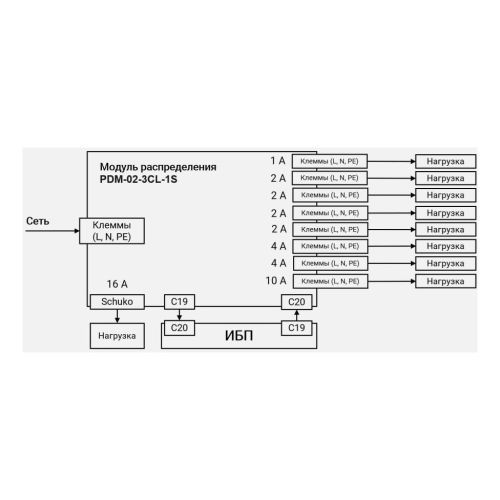

Схема подключения PDM-02-3CL-1PS картинка

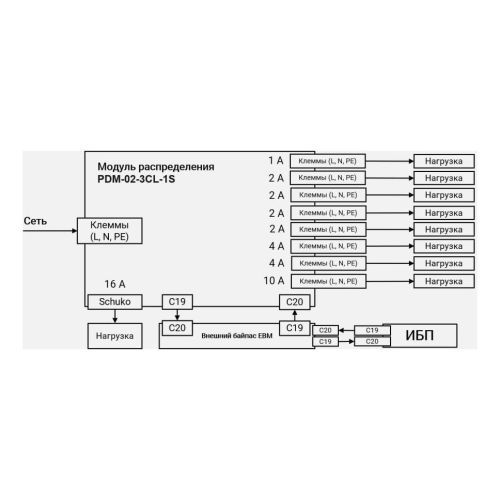

Схема подключения PDM-02-3CL-1PS через байпас картинка




Комплектация

1

Модуль распределения PDM-02-3CL-1PS в составе: 1 шт.

1.

1

Автоматический выключатель защиты нагрузки 1 А 1 шт.

1.

2

Автоматические выключатели защиты нагрузки 2 А 4 шт.

1.

3

Автоматические выключатели защиты нагрузки 4 А 2 шт.

1.

4

Автоматический выключатель защиты нагрузки 10 А 1 шт.

1.

5

Автоматический выключатель ИБП 1 шт.

1.

6

Автоматический выключатель розетки 16 А 1 шт.

1.

7

УЗИП (устройство защиты от перенапряжения) 1 шт.

1.

8

Розетка Schuko для подключения нагрузки 1 шт.

1.

9

Розетка С20 для подключения ИБП 1 шт.

1.

10

Розетка С19 для подключения ИБП 1 шт.

2

Кабель С20-С19 для подключения к ИБП 2 шт.

3

Руководство по эксплуатации 1 шт.

Характеристики
Страна изготовления
Россия
Бренд
Штиль
Вход
Номинальная входная частота, Гц
50
Надежность и эксплуатационные характеристики
Относительная влажность, %
от 0 до 90 (без конденсата)
Гарантия
24 мес.
Размеры и вес
Глубина
185 мм
Высота
132 мм
Вес
3 кг
Другое
Ширина
483
Совместимость
однофазные ИБП серий «SR» и «STR»мощностью 2 кВА
Тип аксессуара
модули распределения
Число фаз ИБП
1 в 1
Страна производитель
Россия
Светодиодная индикация
«Сеть», «Нагрузка»
Диапазон рабочей температуры, С
от +5 до +40
Номинальное входное напряжение, В
220
Способ установки
в стойку
Диапазон температуры хранения, С
от -40 до +40
Высота установки в стойку, U
3
Входная сеть
клеммы (L, N, PE)
Нагрузка (выходные разъёмы)
1хС10, 2хС4, 4хС2, 1хС1, EURO F-type с заземлением
Дополнительный функционал
ВРУ, УЗИП, розетка Schuko
Тип входной сети
однофазная, трехпроводная (L, N, PE)
Тип разъема для подключения к ИБП
IEC-320-С20 IEC-320-С19
Кабель подключения к ИБП
С20-С19
Рекомендованный автомат на внешнем щите
С25
Рекомендованное сечение кабеля, мм²
4
Цвет корпуса
серый
Номинальное выходное напряжение, В
220
