Модуль распределения PDM-02-3CL-1S применяется совместно с однофазным ИБП «Штиль» SR1102L выходной мощностью 2 кВА.
Изделие служит для распределения электроэнергии от внешней сети или генератора к ИБП и другой нагрузке, подключенной к розетке Schuko. Через розетку Schuko можно подключить внешнее зарядное устройство серии BCR, блок розеток серии PDU и сервисных потребителей.

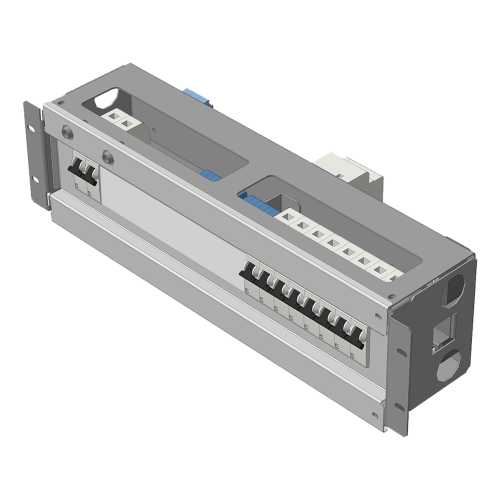

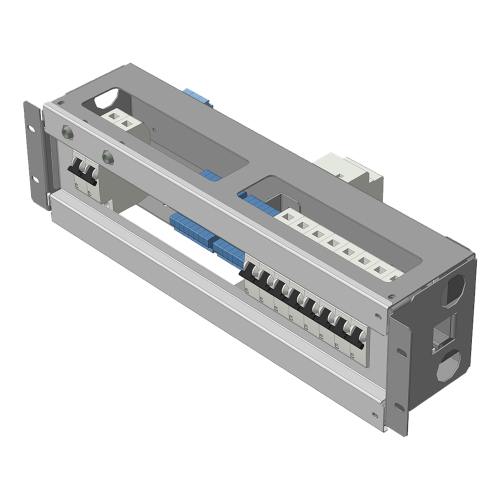

PDM-02-3CL-1S – это металлический контейнер высотой 3U, который устанавливается в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.
К входной сети модуль подключается с помощью клеммных соединений (L, N, PE). Для выходного подключения предусмотрены следующие автоматические выключатели: 1хС10, 2хС4, 4хС2, 1хС1.
PDM-02-3CL-1S подключается к ИБП с помощью разъемов С19 и С20. Провода для подключения входят в комплект поставки устройства.
Дополнительный функционал: ВРУ (вводно-распределительное устройство) и евророзетка Schuko. Рекомендованный автомат на внешнем РЩ – С25, провод – 4 мм².
Внимание!
Выбор конкретной модели модуля распределения серии PDM для модели ИБП определенной мощности зависит от требуемого функционала и количества независимых энерговводов. Точный подбор оптимального решения Вам помогут сделать менеджеры нашего предприятия или наших партнеров.
Схемы подключения

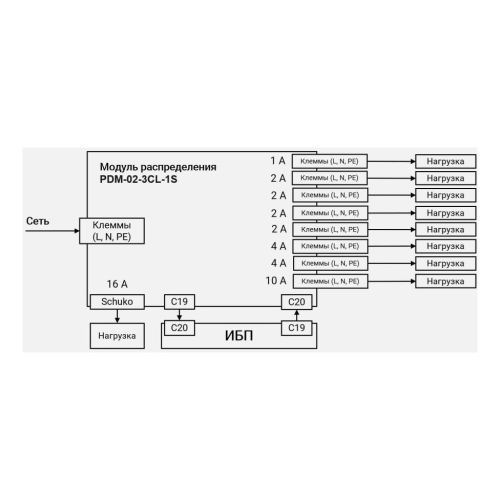

![Схема подключения PDM-02-3CL-1S Схема подключения PDM-02-3CL-1S картинка](/wa-data/public/shop/img/skhema_pdm_02_3cl_1s-_1_.jpg)

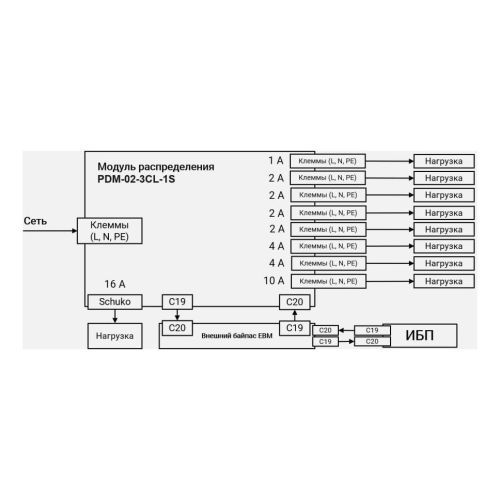

![Схема подключения PDM-02-3CL-1S через байпас Схема подключения PDM-02-3CL-1S через байпас картинка](/wa-data/public/shop/img/skhema_pdm_02_3cl_1s-_2_.jpg)
Комплектация
1 | Модуль распределения PDM-02-3CL-1S в составе: | 1 шт. |
---|---|---|
1. 1 | Автоматический выключатель защиты нагрузки 1 А | 1 шт. |
1. 2 | Автоматические выключатели защиты нагрузки 2 А | 4 шт. |
1. 3 | Автоматические выключатели защиты нагрузки 4 А | 2 шт. |
1. 4 | Автоматический выключатель защиты нагрузки 10 А | 1 шт. |
1. 5 | Автоматический выключатель ИБП | 1 шт. |
1. 6 | Автоматический выключатель розетки 16 А | 1 шт. |
1. 7 | Розетка Schuko для подключения нагрузки | 1 шт. |
1. 8 | Розетка С20 для подключения ИБП | 1 шт. |
1. 9 | Розетка С19 для подключения ИБП | 1 шт. |
2 | Кабель С20-С19 для подключения к ИБП | 2 шт. |
3 | Руководство по эксплуатации | 1 шт. |
Страна изготовления | Россия |
Бренд | Штиль |
Вход | |
Номинальная входная частота, Гц | 50 |
Надежность и эксплуатационные характеристики | |
Относительная влажность, % | от 0 до 90 (без конденсата) |
Гарантия | 24 мес. |
Размеры и вес | |
Глубина | 186 мм |
Высота | 132 мм |
Вес | 3 кг |
Другое | |
Ширина | 483 |
Совместимость | однофазные ИБП серий «SR» и «STR»мощностью 2 кВА |
Тип аксессуара | модули распределения |
Число фаз ИБП | 1 в 1 |
Страна производитель | Россия |
Диапазон рабочей температуры, С | от +5 до +40 |
Номинальное входное напряжение, В | 220 |
Способ установки | в стойку |
Диапазон температуры хранения, С | от -40 до +40 |
Высота установки в стойку, U | 3 |
Входная сеть | клеммы (L, N, PE) |
Нагрузка (выходные разъёмы) | 1хС10, 2хС4, 4хС2, 1хС1, EURO F-type с заземлением |
Дополнительный функционал | ВРУ, розетка Sсhuko |
Тип входной сети | однофазная, трехпроводная (L, N, PE) |
Тип разъема для подключения к ИБП | IEC-320-С20 IEC-320-С19 |
Кабель подключения к ИБП | С20-С19 |
Рекомендованный автомат на внешнем щите | С25 |
Рекомендованное сечение кабеля, мм² | 4 |
Цвет корпуса | серый |
