Модуль распределения PDM-02-3CL-2AP

Характеристики
Страна изготовления:
Россия
Бренд:
Штиль
Номинальная входная частота, Гц:
50
Относительная влажность, %:
от 0 до 98 (без конденсата)
Гарантия:
24 мес.
Глубина:
204 мм
Высота:
134 мм
Смотреть все
Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит
Наличие уточняйте у менеджера
Код: 66344
61 490
61 490
Количество:
Избранное
Сравнение
Заказать через:
Заказ по телефону:+7 (495) 133-16-70
Заказ по почте:zakaz@eco50.ru

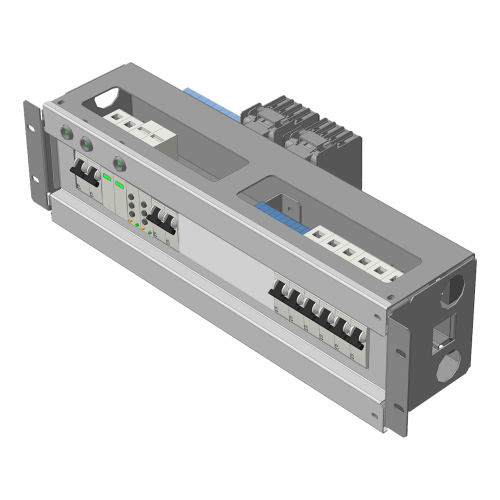

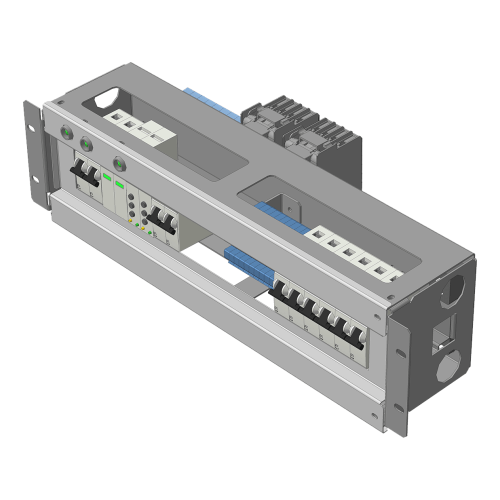

Модуль распределения PDM-02-3CL-2AP
Описание

Модуль распределения PDM-02-3CL-2AP разработан для совместного применения с однофазным ИБП «Штиль» SR1102L выходной мощностью 2 кВА.

Прибор предназначен для распределения электроэнергии от двух источников питания (от двух разных фаз или от сети и от генератора) к однофазным нагрузкам через ИБП.

PDM-02-3CL-2AP – это металлический контейнер высотой 3U, который устанавливается в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.

К входной сети/генератору устройство подключается с помощью клеммных соединений (L, N, PE).

Нагрузка подключается к модулю через клеммы (L, N, PE). Для этого предусмотрено 6 автоматических выключателей: 1хС10, 2хС4, 3хС2.

PDM-01-3СL-2АP подключается к ИБП с помощью разъемов С19 и С20. Провода для подключения входят в комплект поставки устройства.

Дополнительный функционал: ВРУ (вводно-распределительное устройство), УЗИП (устройство защиты от импульсных напряжений), РКН (реле контроля напряжения) и АВР (автоматический ввод резерва). Рекомендованный автомат на внешнем РЩ – С20, провод: 2,5 мм².

Внимание!

Выбор конкретной модели модуля распределения серии PDM для модели ИБП определенной мощности зависит от требуемого функционала и количества независимых энерговводов. Точный подбор оптимального решения Вам помогут сделать менеджеры нашего предприятия или наших партнеров.

Схемы подключения

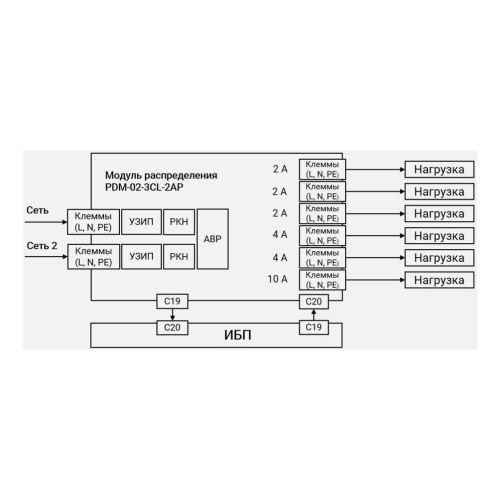

Схема подключения PDM-02-3CL-2AP картинка

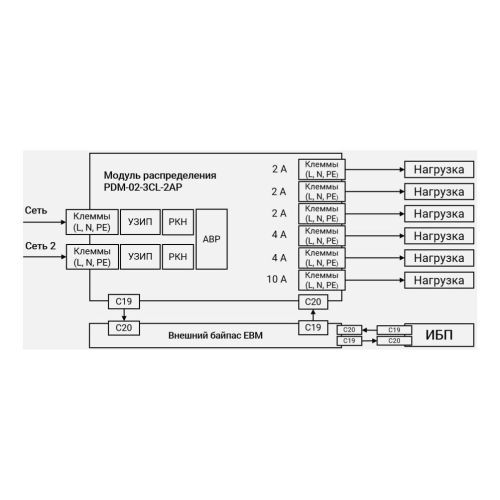

Схема подключения PDM-02-3CL-2AP через байпас картинка




Комплектация

1

Модуль распределения PDM-02-3CL-2AP в составе: 1 шт.

1.

1

Автоматические выключатели защиты нагрузки 2 А 3 шт.

1.

2

Автоматические выключатели защиты нагрузки 4 А 2 шт.

1.

3

Автоматический выключатель защиты нагрузки 10 А 1 шт.

1.

4

Реле контроля напряжения 2 шт.

1.

5

Устройство защиты от перенапряжения 2 шт.

1.

6

Розетка С20 для подключения ИБП 1 шт.

1.

7

Розетка С19 для подключения ИБП 1 шт.

2

Кабель С20-С19 для подключения к ИБП 2 шт.

3

Руководство по эксплуатации 1 шт.

Характеристики
Страна изготовления
Россия
Бренд
Штиль
Вход
Номинальная входная частота, Гц
50
Надежность и эксплуатационные характеристики
Относительная влажность, %
от 0 до 98 (без конденсата)
Гарантия
24 мес.
Размеры и вес
Глубина
204 мм
Высота
134 мм
Вес
4 кг
Другое
Ширина
483
Совместимость
однофазные ИБП серий «SR» и «STR»мощностью 2 кВА
Тип аксессуара
модули распределения
Число фаз ИБП
1 в 1
Страна производитель
Россия
Светодиодная индикация
«Сеть 1», «Сеть 2», «Нагрузка»
Диапазон рабочей температуры, С
от +5 до +40
Номинальное входное напряжение, В
220
Способ установки
в стойку
Диапазон температуры хранения, С
от -40 до +40
Высота установки в стойку, U
3
Входная сеть
клеммы (L, N, PE)
Нагрузка (выходные разъёмы)
1хС10, 2хС4, 3хС2
Дополнительный функционал
ВРУ, УЗИП, РКН, АВР
Тип входной сети
однофазная, трехпроводная (L, N, PE)
Тип разъема для подключения к ИБП
IEC-320-С20 IEC-320-С19
Кабель подключения АБ
С20-С19
Рекомендованный автомат на внешнем щите
С20
Рекомендованное сечение кабеля, мм²
2,5
Цвет корпуса
серый
Номинальное выходное напряжение, В
220
