Модуль внешнего байпаса EBM-03-RC

Модуль внешнего байпаса EBM-03-RC применяется совместно с однофазными ИБП серий «SR» и «STR» мощностью 2 и 3 кВА. Прибор используется для ручного, безразрывного переключения питания подключенных приборов с ИБП на входную сеть для проведения настройки, сервисного обслуживания или замены источника бесперебойного питания.

EBM-03-RC предназначен для крепления в 19-дюймовые направляющие стойки или телекоммуникационного шкафа, высота прибора – 2U.

Режимы работы

EBM-03-RC обладает тремя режимами работы, для каждого из которых характерно определённое состояние контактов S1, S2 и S3:

• режим ИБП (основной) – нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающей сети (контакты S1, S3 замкнуты, а S2 разомкнут):


  Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на сеть.

• режим СЕРВИС – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающей сети. ИБП работает на холостом ходу (контакты S1, S2 замкнуты, а S3 разомкнут):


  Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.

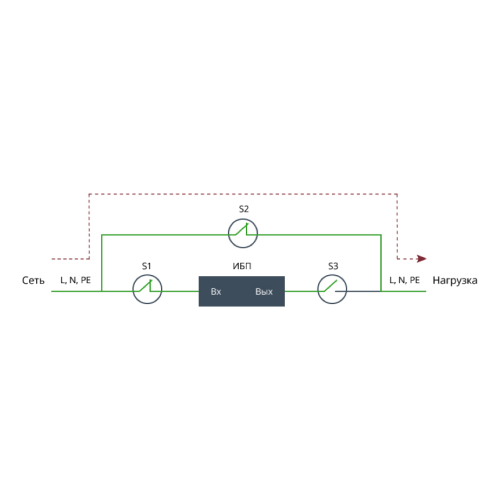

• режим ОБХОД – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S2 замкнут, а S1, S3 разомкнуты):


  Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.

Подключение

Подключение к сети производится с помощью сетевого шнура «Вилка Schuko – С19».

Ко входу и выходу ИБП модуль подключается через сетевой шнур «С20 – С19». Разъемы подключения кабелей электропитания сконфигурированы аналогично разъемам ИБП, что упрощает процесс подключения.

Для подключения нагрузки предусмотрены: IEC-320-C13 (6 шт.), розетка Schuko (1 шт.), C19 (1 шт.) и клеммы (L, N, PE).

Управление и индикация

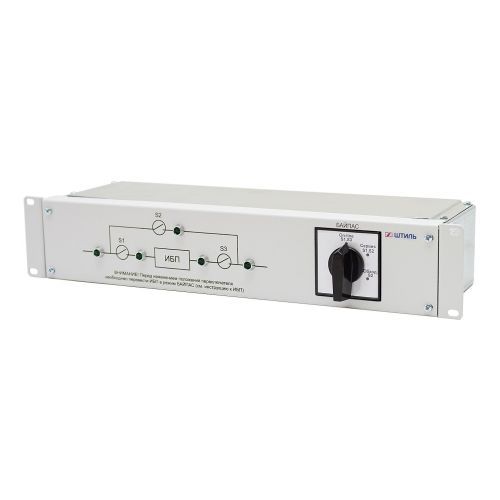

На лицевой стороне устройства располагаются:

• структурная схема байпаса со светодиодной индикацией, которая показывает наличие напряжения в цепях,
• ручка кулачкового переключателя для удобного переключения режимов работы прибора.
