Модуль внешнего байпаса EBM-03-WCL-1S

Модуль внешнего байпаса EBM-03-WСL-1S применяется совместно с однофазными ИБП серий «ST» и «STR» мощностью 3 кВА. Устройство предназначено для ручного, безразрывного переключения питания подключенных приборов с ИБП на входную сеть для проведения настройки, сервисного обслуживания или замены источника бесперебойного питания.

Модуль крепится на любой ровной вертикальной поверхности.

Режимы работы

EBM-03-WСL-1S с тремя режимами работы, для каждого из которых характерно определённое состояние контактов S1, S2 и S3:

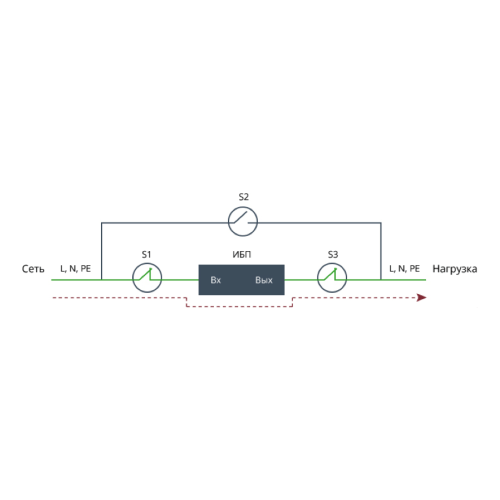

• режим ИБП (основной) – нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающей сети (контакты S1, S3 замкнуты, а S2 разомкнут):


  Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на сеть.

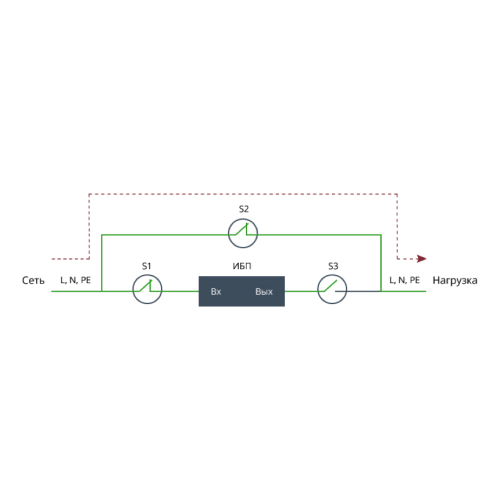

• режим СЕРВИС – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающей сети. ИБП работает на холостом ходу (контакты S1, S2 замкнуты, а S3 разомкнут):


  Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.

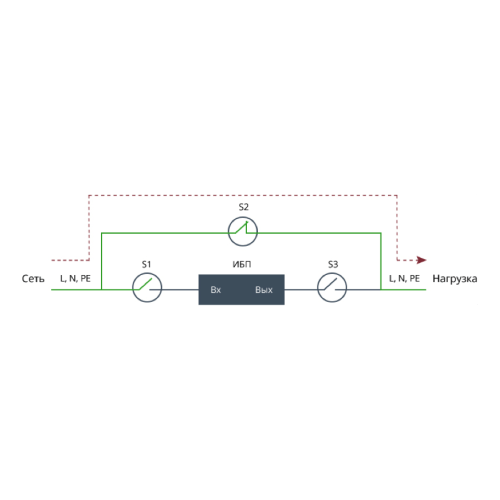

• режим ОБХОД – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S2 замкнут, а S1, S3 разомкнуты):


  Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.

Подключение

Входные подключения выполняются через клеммные соединения. Энерговвод один.

Способ подключения к ИБП: розеточный.

Для выходных соединений предусмотрены автоматы 1хС16, 1хС10, 2хС6, 2хС4.

Для подключения зарядного устройства или сервисных потребителей предусмотрена розетка Schuko.

Управление и индикация

На фронтальной стороне модуля имеются:

• структурная схема байпаса со светодиодной индикацией, которая показывает наличие напряжения в цепях,
• ручка кулачкового переключателя для удобного переключения режимов работы прибора.

Комплектация
