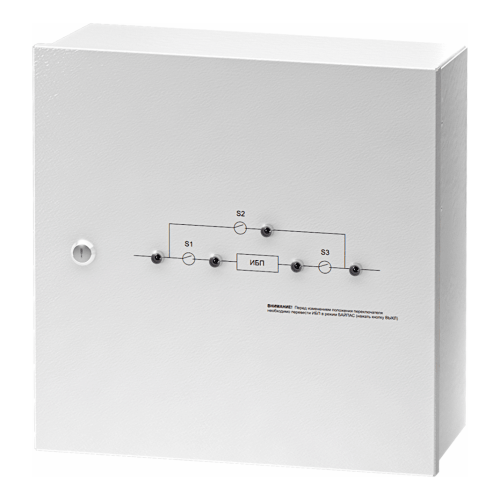

Модуль внешнего байпаса EBM-10-WTL-1T
Модуль внешнего байпаса EBM-10-WTL-1T используется совместно с однофазными моделями ИБП ST1106L/ ST1106SL и ST1110L/ ST1110SL напольного исполнения выходной мощностью 6 и 10 кВА. Устройство предназначено для ручного, безразрывного переключения питания подключенных приборов с ИБП на входную сеть для проведения настройки, сервисного обслуживания или замены источника бесперебойного питания.
EBM-10-WTL-1T устанавливается на любую ровную вертикальную поверхность.
Режимы работы
Модуль внешнего байпаса EBM-10-WTL-1T имеет три режима работы, для каждого из которых характерно определённое состояние контактов S1, S2 и S3:

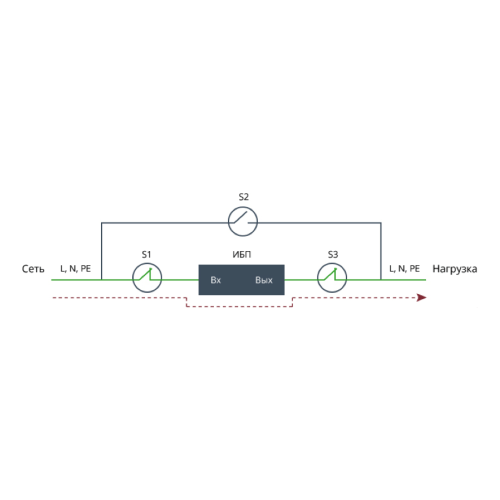

- режим ИБП (основной) – нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающей сети (контакты S1, S3 замкнуты, а S2 разомкнут):
Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на сеть.

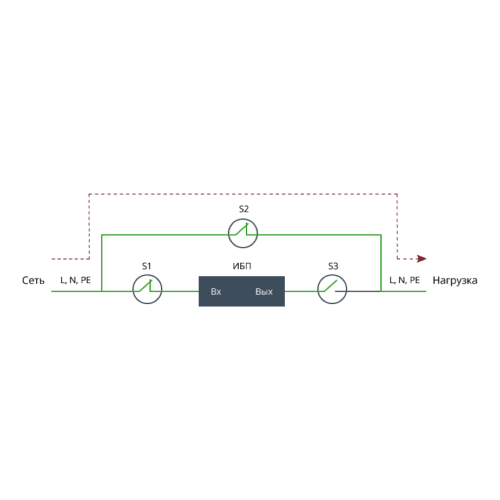

- режим СЕРВИС – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающей сети. ИБП работает на холостом ходу (контакты S1, S2 замкнуты, а S3 разомкнут):
Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.

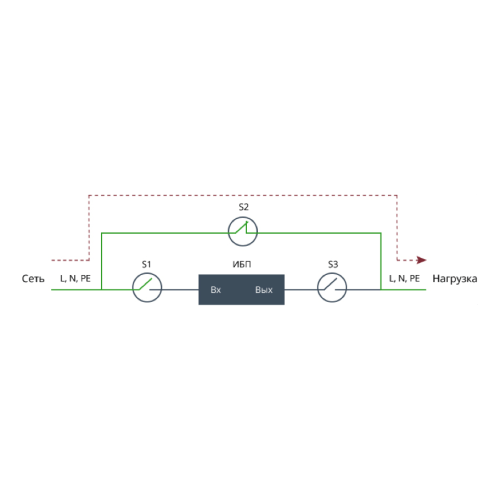

- режим ОБХОД – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S2 замкнут, а S1, S3 разомкнуты):
Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.
Подключение
Входное подключение: клеммы (L, N, PE). Энерговвод один.
Подключение к ИБП осуществляется тоже через клеммные соединения.
Выходное подключение: автоматы 1хС40, 1хС32, 1хС20, 3хС10, 2хС6.
Для подключения зарядного устройства или сервисных потребителей предусмотрена клеммная колодка.
Управление и индикация
На фронтальной стороне прибора предусмотрены:
- структурная схема байпаса со светодиодной индикацией, которая показывает наличие напряжения в цепях,
- ручка кулачкового переключателя для удобного переключения режимов работы прибора.
Комплектация
1 | Модуль внешнего байпаса EBM-10-WTL-1T | 1 шт. |
|---|---|---|
2 | Кабель нагрузки Т-Т-1-3x10 | 1 шт. |
3 | Кабель нагрузки Т-Т-1-2x10 | 1 шт. |
4 | Руководство по эксплуатации | 1 шт. |
Страна изготовления | Россия |
Бренд | Штиль |
Вход | |
Номинальная входная частота, Гц | 50 |
Надежность и эксплуатационные характеристики | |
Относительная влажность, % | от 0 до 98 (без конденсата) |
Гарантия | 24 мес. |
Размеры и вес | |
Форм-фактор | настенный |
Вес | 8 кг |
Другое | |
Совместимость | однофазные ИБП ST1106SL, ST1106L, ST1110SL, ST1110L |
Тип аксессуара | модули и шкафы внешнего байпаса |
Число фаз ИБП | 1 в 1 |
Страна производитель | Россия |
Светодиодная индикация | наличие напряжения, 5 шт. |
Диапазон рабочей температуры, С | от 0 до +50 |
Номинальное входное напряжение, В | 220 |
Диапазон температуры хранения, С | от -60 до +50 |
Входная сеть | клеммы |
Нагрузка (выходные разъёмы) | автоматы 1хС40, 1хС32, 1хС20, 3хС10, 2хС6 |
Режимы работы | ИБП, сервис, обход |
Тип входной сети | однофазная, трехпроводная (L, N, PE) |
Переключение режимов работы | трехпозиционный многосекционный переключатель |
Время переключения (в режим Обход), мс | 0 |
Коммутация нейтрального проводника | да |
