Модульный инвертор PS48-60/500К (500 ВА/375 Вт)

Обзор Отзывы (0)

Модульный инвертор PS48-60/500К (500 ВА/375 Вт)

0 Отзывов

Характеристики

Бренд:

Штиль

Номинальная мощность, Вт:

375 Вт

Глубина:

345 мм

Высота:

44 мм

Вес:

2 кг

Относительная влажность, %:

от 0 до 90 (без конденсата)

Страна изготовления:

Россия

Смотреть все

Категории

Инверторы, 48-60 В / 220 В (модульные)

Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит

Избранное

Сравнение

Заказать через:

Заказ по телефону:+7 (495) 133-16-70

Заказ по почте:zakaz@eco50.ru

Описание

Обратите внимание!Для установки и эксплуатации инвертор PS48-60/500K требует обязательного наличия модульного каркаса PS500К или PS500КM с контроллером.

Модульный инвертор напряжения PS48-60/500K с выходной мощностью 500 ВА/375 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения из диапазона 48-60 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Он отлично подойдёт для обеспечения качественной электроэнергией бытовых и промышленных приборов.

PS48-60/500K поддерживает параллельную работу, максимальное количество подключаемых инверторов при параллельной работе – 32 шт. Инверторы могут быть установлены в стандартные модульные каркасы «Штиль»: PS500К (установка до 4-х инверторов) или PS500КM (установка до 3-х инверторов и контроллера Штиль PSC-200.03.02). Каркасы выполнены в виде законченных модулей в металлическом корпусе высотой 1U и поставляются отдельно по дополнительному заказу.

Отличительной особенностью PS48-60/500K является поддержка двух режимов работы:

от источника постоянного напряжения,
от сети переменного тока – режим байпас с функцией стабилизатора переменного напряжения.

Инвертор работает в режиме байпас, если входное переменного напряжения соответствуют предъявляемым требованиям. В случае несоответствия, происходит переключение на работу от источника постоянного напряжения. Переключение питания не отражается на форме выходного напряжения и производится за 0 мс.

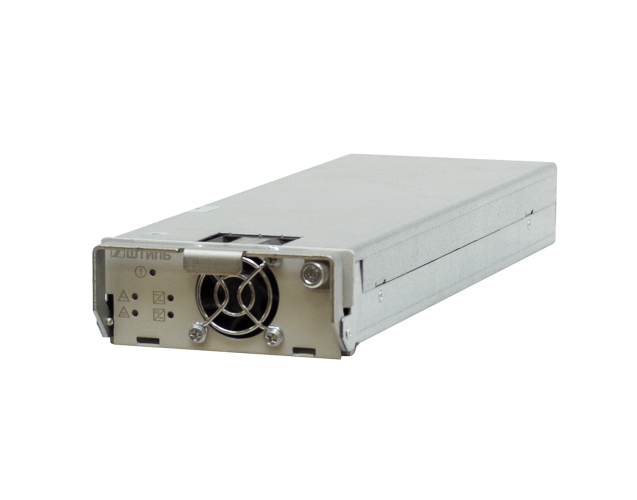

Инвертор PS48-60/500K выполнен в виде функционально законченного модуля в металлическом корпусе высотой 1U шириной ¼ от 19”, с принудительным охлаждением.

Передняя панель прибора оснащена светодиодными индикаторами рабочих состояний, вентилятором, фиксирующим винтом и рукояткой.

PS48-60/500K поддерживает дистанционную сигнализацию за счёт «сухих» контактов и удаленный мониторинг (при установке контроллера Штиль PSC-200.03.02) по интерфейсам USB (протокол «Штиль») и Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»). Подключение контроллера PSC-200.03.02 осуществляется по интерфейсу RS-485. Интерфейсы RS-485 и «сухие контакты» расположены на модульных каркасах «Штиль» PS500КM или PS500К.

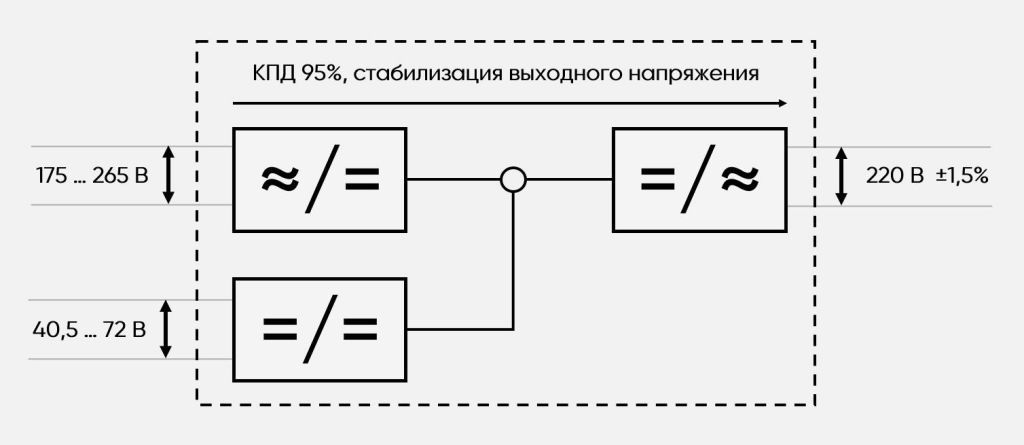

Схема работы инвертора серии PS48-60 картинка

Преимущества

Отличные технические характеристики

стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц,
точность поддержания выходного напряжения – ±1,5%,
точность поддержания выходной частоты – ±0,1%,
рабочий диапазон входного напряжения – 40,5-72 В,
КПД – ≥90%.

Функциональность и надёжность

создание резервируемых конфигураций по схеме N+1,
наращивание выходной мощности с помощью подключения дополнительных модулей инверторов (до 32 шт.),
многоуровневая электронная система защиты с автовосстановлением,
удаленный мониторинг.

Комплектация

1	Инвертор напряжения PS48-60/500К	1 шт.
2	Руководство по эксплуатации	1 шт.

Характеристики

Бренд	Штиль
Характеристики
Номинальная мощность, Вт	375 Вт
Размеры и вес
Глубина	345 мм
Высота	44 мм
Вес	2 кг
Надежность и эксплуатационные характеристики
Относительная влажность, %	от 0 до 90 (без конденсата)
Страна изготовления	Россия
Гарантия	24 мес.
Полная мощность, ВА	500 Вт
Другое
Ширина	110
Страна производитель	Россия
Светодиодная индикация	«общая авария», режим «DC/DC», режим «АС/АС» «Вход DC не в норме», «Вход АC не в норме»
Диапазон рабочей температуры, С	от +5 до +40
Степень защиты от пыли и влаги	IP20
Рабочий диапазон входного постоянного напряжения, В	40,5-72
USB	опция (производится с помощью контроллера Штиль серии PSC)
Ethernet	опция (производится с помощью контроллера Штиль серии PSC)
RS-485	расположен на модульном каркасе
«Сухие» контакты	расположены на модульном каркасе
Номинальное входное постоянное напряжение, В	48-60
Диапазон температуры хранения, С	от -40 до +85
Высота установки в стойку, U	1
Входной коэффициент мощности	0,99
Встроенный электронный байпас	есть (с функцией стабилизатора напряжения)
Номинальное входное переменное напряжение (режим байпас), В	220
Рабочий диапазон входного переменного напряжения (режим байпас), В	175-265
Нижний порог отключения байпаса, В	160
Нижний порог включения байпаса, В	167
Верхний порог отключения байпаса, В	270
Верхний порог включения байпаса, В	263
Номинальная входная частота (режим байпас), Гц	50 ±2,5
Диапазон настройки выходного напряжения, В	до 230 В, шаг 1 В
Точность выходного напряжения, %	±1,5
Номинальная выходная частота, Гц	50
Точность стабилизации выходной частоты (при работе от АБ), %	±0,1
Коэффициент нелинейных искажений выходного напряжения, %	≤1% при линейной нагрузке, ≤3% при нелинейной нагрузке
Перегрузочная способность	до 105% - длительно, от 105% до 150% - 5 с (с последующим отключением)
Неправильная полярность	электронная защита с автоматическим восстановлением
Защита от пониженного входного напряжения	электронная защита c автоматическим восстановлением (включение при напряжении ≥42,5 В)
Защита от повышенного входного напряжения	электронная защита c автоматическим восстановлением (включение при напряжении ≤69 В)
Параллельная работа	до 32 шт.
Нагрузка (выходные разъёмы)	через модульный каркас
Доступ к интерфейсам и подключениям	тыльный
Эквивалентный уровень акустических шумов, дБ	≤60
Входная сеть постоянного тока	через модульный каркас
Входная сеть переменного тока ~ 220 В 50 Гц	через модульный каркас
Верхний порог отключения нагрузки, В	72
Время переключения с инвертора на байпас/с байпаса на инвертор, мс	0
КПД (при работе от источника питания постоянного тока 48 В), %	≥87
КПД (при работе от источника питания постоянного тока 60 В), %	≥90
КПД в режиме байпас, %	≥95
Номинальное выходное напряжение, В	220
Крест-фактор	3:1
Наработка на отказ, ч	не менее 200000
Перегрев	электронная защита с автоматическим восстановлением
Короткое замыкание	электронная защита с автоматическим восстановлением
Цвет корпуса	серый
Перегрузка по выходу	электронная защита с автоматическим восстановлением
Максимальный выходной ток, А	2,27
Форма выходного напряжения	синусоида
Максимальный входной ток, А	10.5
Нижний порог отключения нагрузки, В	40,5
Нижний порог подключения нагрузки, В	42,5
Верхний порог подключения нагрузки, В	69
Плавный пуск	да
